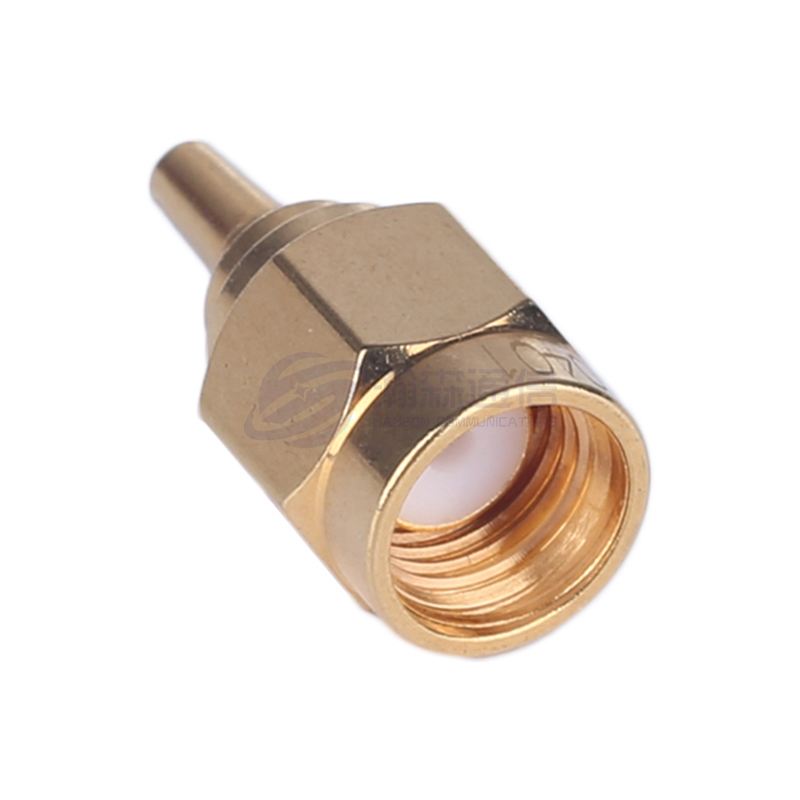

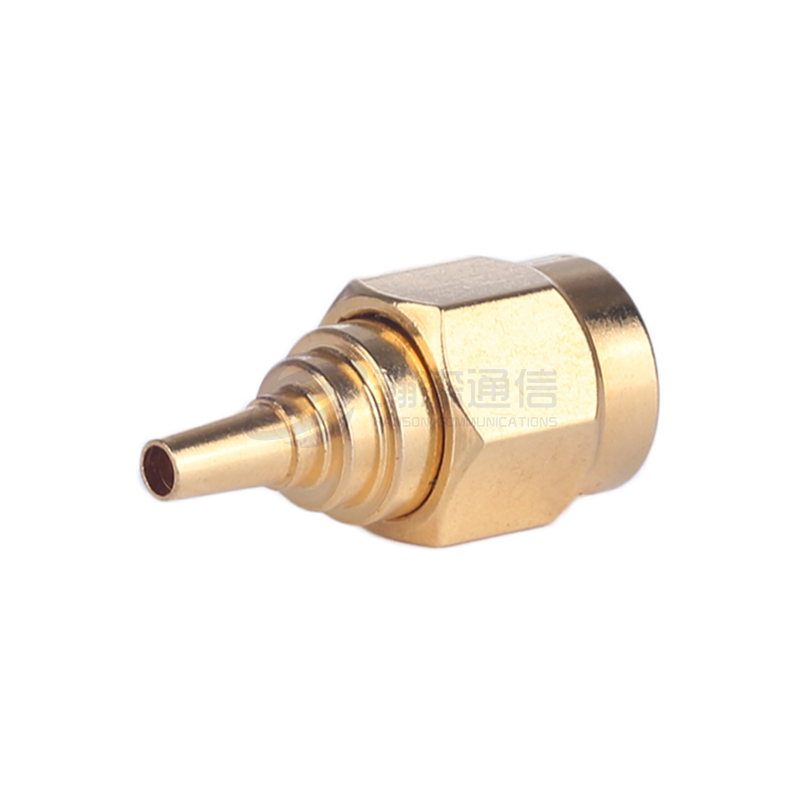

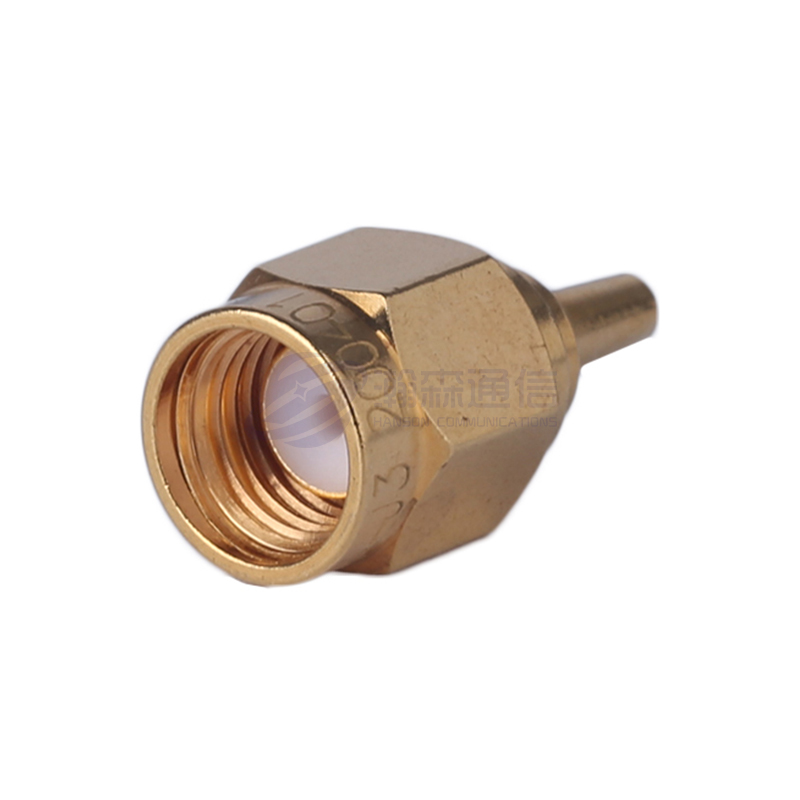

Connecteur SMA

Description :

Le connecteur coaxial SMA RF est un connecteur coaxial RF avec un mécanisme de connexion fileté développé et produit selon la norme militaire américaine MIL-C-39012. Il présente les avantages d'une petite taille, d'une large bande passante, d'excellentes performances mécaniques et électriques et d'une grande fiabilité. C'est l'un des connecteurs RF les plus utilisés. Il est largement utilisé dans les communications micro-ondes, l'aérospatiale, les systèmes d'armes, les équipements de mesure micro-ondes et d'autres domaines.

Paramètre :

Principales spécifications techniques :
◆ Impédance caractéristique : 50 Ω
◆ Gamme de fréquences : CC – 26,5 GHz
◆ Résistance d'isolation : ≥5000MΩ
◆ Tension de tenue diélectrique : 1 000 V (rms)
◆ Rapport d'onde stationnaire de tension (VSWR) : ≤1,25
◆ Cycles d'accouplement : 500 fois

Demander

PRÉCÉDENT : Aucun article précédent
SUIVANT : Connecteur coaxial RF de type N

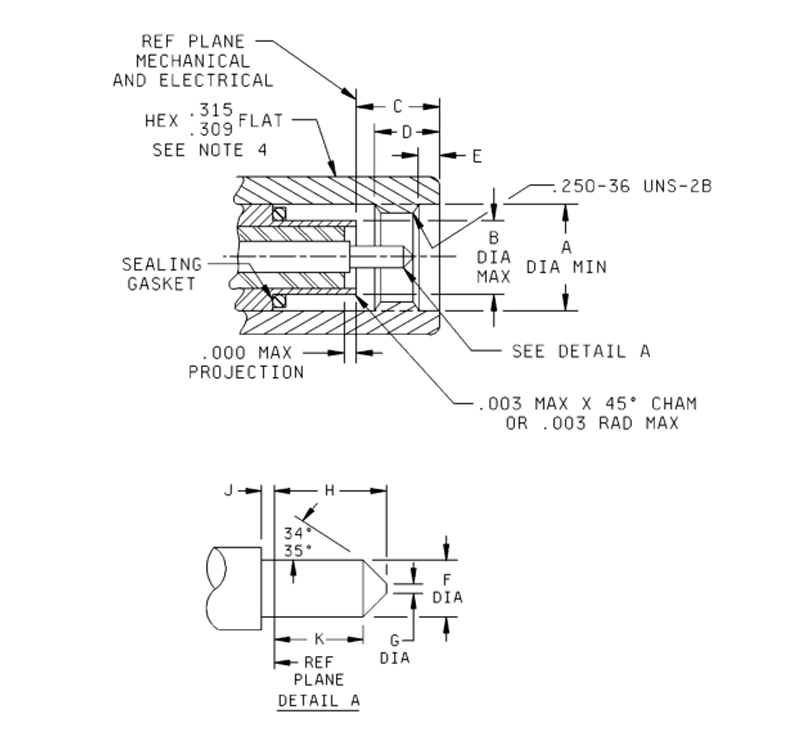

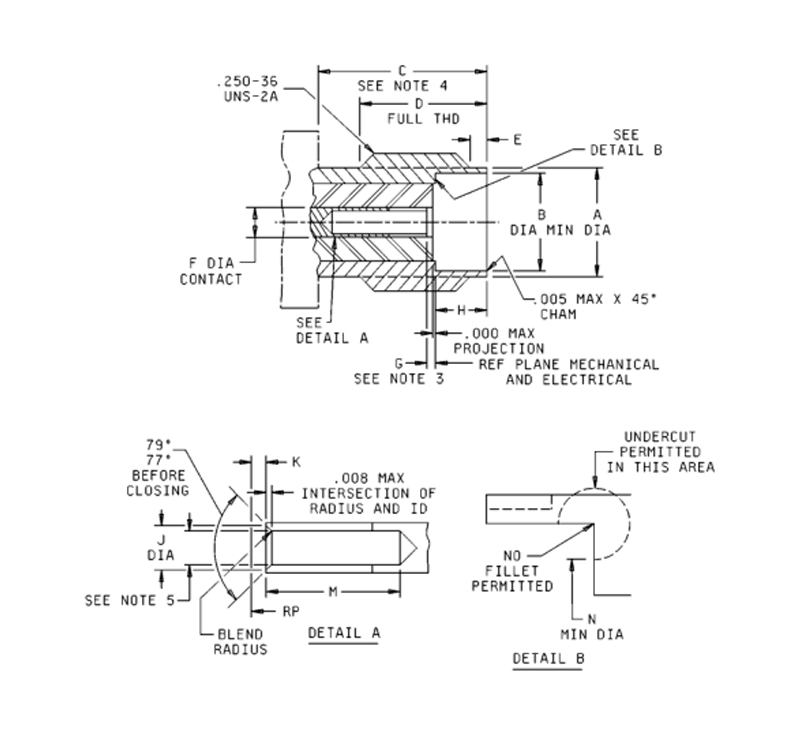

Dimensions de l'interface du connecteur SM.UN mâle/fiche

Faible. Ltr.	Pouces (mm)
Faible. Ltr.	Min.	Max.
UN	0,255 (6,48)	------
B	------	.1808(4,59)
C	------	.135(3,43)
D	.130(3.30)	------
E	0,015(0,38)	0,045 (1,14)
F	0,0355(0,90)	0,0370(0,94)
G	------	.012(0.30)
H	------	.100(2,54)
J..	.000(0.00)	------
K	0,050 (1,27)	------

Remarques :
1. Les dimensions sont en pouces.
2. Les équivalents métriques sont donnés à titre indicatif uniquement.
3. Les interfaces des connecteurs (après l'accouplement) doivent être protégées de la poussière et de l'humidité.
4. Peut s'étendre sur toute la longueur de l'écrou d'accouplement.

Dimensions de l'interface du connecteur SMA femelle/Jack

Faible. Ltr.	Pouces (mm)
Faible. Ltr.	Min.	Max.
UN	0,208 (5,28)	.216(5.49)
B	.1810(4.60)	------
C	.218(5,54)	------
D	.170(4.32)	------
E	0,15(0,38)	0,045 (1,14)
F	0,049 (1,24)	0,051 (1,30)
G	.000(0.00)	0,010(0,25)
H	0,074(1,88)	0,078 (1,98)
J..	0,043 (1,09)	0,047 (1,19)
K	.000(0.00)	0,010(0,25)
M	0,105 (2,67)	------
N	0,168 (4,27)	------

Remarques :
1. Les dimensions sont en pouces.
2. Les équivalents métriques sont fournis à titre indicatif uniquement.
3. Les pièces précédemment qualifiées utilisant une récession de contact maximale de 0,030 pouce (0,76) ne sont pas acceptables pour une utilisation gouvernementale. Il convient de faire preuve de prudence pour déterminer si une conception à récession de 0,030 est utilisée lors de la maintenance et du remplacement des pièces.
4. Dégagement pour l'écrou d'accouplement du connecteur homologue.
5. Dimension pour répondre au VSWR, aux caractéristiques d'accouplement et à la durabilité du connecteur lorsqu'il est accouplé à un
Goupille de diamètre .0355/-.0370 pouces.

SMA SÉRIE

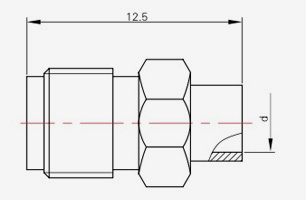

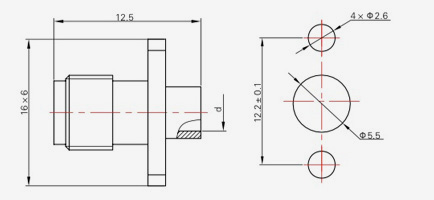

SMA-JB1

Modèle	Modèle de câble	d	L
SMA-JB1	SFT-50-1 670-047	Φ1.2	12.5
SMA-JB2	SFT-50-2 670-086	Φ2.2	11.2
SMA-JB3	SFT-50-3 670-141	Ф3,6	12.0

SMA-JB3A

Modèle Modèle de câble

SMA-JB3A SFT-50-3 670-141
SMA-JB3E

Modèle Modèle de câble

SMA-JB3E SFT-50-3 670-141

SMA-JWB2

Modèle	Modèle de câble	d	L
SMA-JWB2	SFT-50-2 670-086	Φ2.2	15.6
SMA-JWB3	SFT-50-3 670-141	Φ3,6	16

SMA-KB2

Modèle	Modèle de câble	d
SMA-KB2	SFT-50-2 670-086	Φ2.2
SMA-KB3	SFT-50-3 670-141	Φ3,6

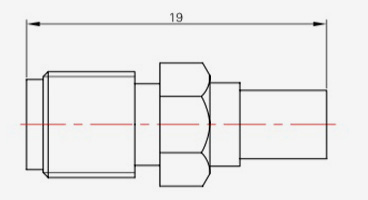

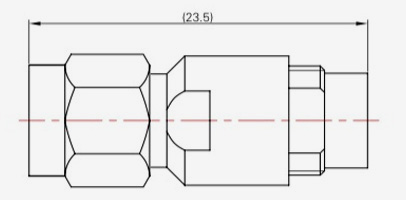

SMA-J5

Modèle Modèle de câble

SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51

SMA-J5C
SMA-(K)5

Modèle Modèle de câble

SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51
SMA-J5.3

Modèle Modèle de câble

SMA-J5.3 32055,205,GNB-415

SMA-JW2

Modèle	Modèle de câble
SMA-JW2	SYV-50-1
SMA-JW3	SYV-50-2-1,RG316
SMA-JW4	SYV-50-2-2
SMA-JW5	SYV-50-3,RG142,SFCJ-50-3-51

SMA-JW5-1

Modèle Modèle de câble

SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51

SMA-KFB2

Modèle	Modèle de câble	d
SMA-KFB2	SFT-50-2 670-086	Φ2.2
SMA-KFB3	SFT-50-3 670-141	Φ3,6

SMA-KFB2-1

Modèle	Modèle de câble	d
SMA-KFB2-1	SFT-50-2 670-086	Φ2.2
SMA-KFB3-1	SFT-50-3 670-141	Φ3,6

SMA-KYB2

Modèle	Modèle de câble	d
SMA-KYB2	SFT-50-2 670-086	Φ2.2
SMA-KYB3A	SFT-50-3 670-141	Φ3,6

SMA-KYB3

Modèle Modèle de câble d

SMA-KYB3 SFT-50-3 670-141 Φ3,6

SMA-J2

Modèle	Modèle de câble
SMA-J2	SYV-50-1
SMA-J3	SYV-50-2-1,RG316
SMA-J4	SYV-50-2-2

SMA-K2

Modèle Modèle de câble

SMA-K2 SYV-50-1

SMA-K3 SYV-50-2-1,RG316

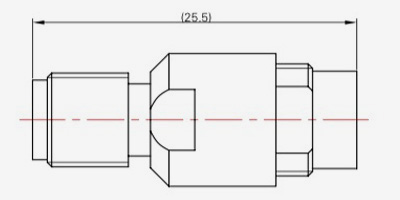

SMA-K5

Modèle Modèle de câble

SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51

SMA-K5C
SMA-(J)5

Modèle Modèle de câble

SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
SMA-KF2

Modèle Modèle de câble

SMA-KF2 SYV-50-1

SMA-KF3 SYV-50-2-1,RG316

SMA-KY2

Modèle	Modèle de câble
SMA-KY2	SYV-50-1
SMA-KY3	SYV-50-2-1,RG316
SMA-KY5	SYV-50-3,RG142,SFCJ-50-3-51

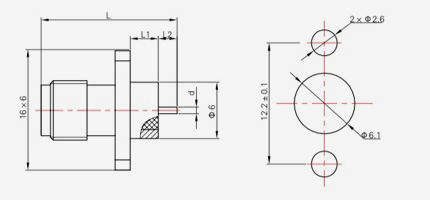

SMA-JFD1

Modèle	L	L1	L2
SMA-JFD1	18	3	2
SMA-JFD30	18	3	1.5
SMA-JFD95	19	4	2

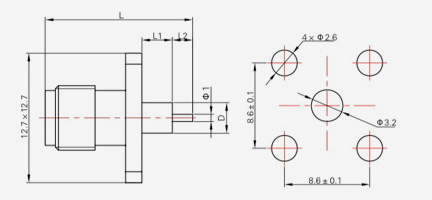

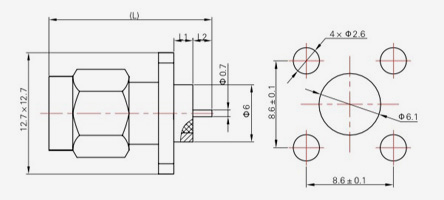

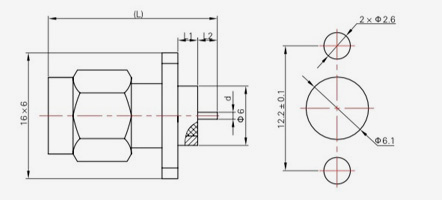

SMA-JFD2

Modèle	L	L1	L2	d
SMA-JFD2	18	3	2	Φ0,7
SMA-JFD31	18.5	3	2.5	Φ1,0
SMA-JFD59	25	3	9	Φ1,0

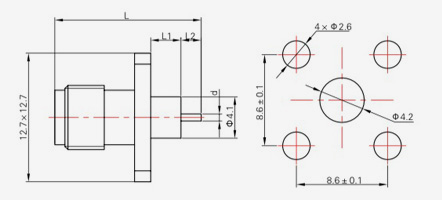

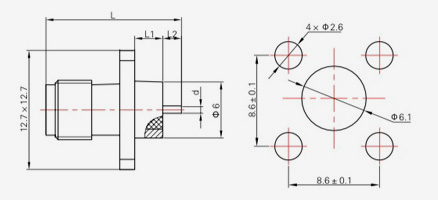

SMA-JFD4

Modèle	L	L1	L2	d
SMA-JFD4	32	8	11	Φ1,27
SMA-JFD5	18	3	2	Φ1.0
SMA-JFD13	25	8	4	Φ1,27
SMA-JFD58	29.2	15	2	Φ1,27

SMA-JFD6

Modèle	L	L1	L2	d
SMA-JFD6	32	8	11	Φ1,27
SMA-JFD7	25	8	4	Φ1,27
SMA-JFD8	31	15	3	Φ1,27
SMA-JFD9	18.2	3	2	Φ1,27

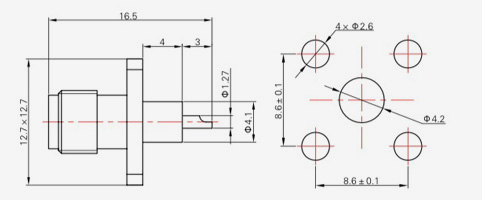

SMA-KFD3

Modèle	L	L1	L2	d
SMA-KFD3	27.5	15	3	Φ1.27
SMA-KFD4	33.5	21	3	Φ1.27
SMA-KFD8	18.5	6	3	Φ1.27
SMA-KFD9	24.5	12	3	Φ1.27
SMA-KFD16	20.5	8	3	Φ1.27
SMA-KFD21	15.5	2	4	Φ1.27
SMA-KFD24	22.5	10	3	Φ1.27
SMA-KFD33	17.5	5	3	Φ1,7

SMA-KFD3

Modèle	L	L1	L2	d
SMA-KFD46	16.5	4	3	Φ1.27
SMA-KFD52	16.5	2	5	Φ1,0
SMA-KFD53	20.5	6	5	Φ1,0
SMA-KFD87	15	3	2.5	Φ0,7
SMA-KFD133	15.5	4	2	Φ0,7
SMA-KFD146	22.3	7	5	Φ1,0
SMA-KFD147	18.5	4	5	Φ1,0

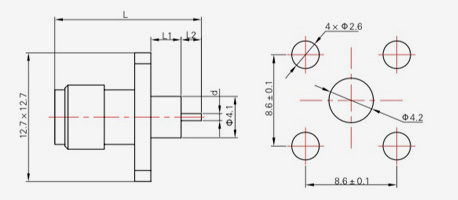

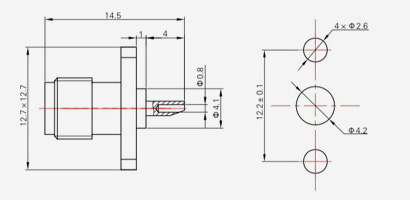

SMA-KFD5

Modèle	L	L1	L2	d
SMA-KFD5	15.5	4	2	Φ1.27
SMA-KFD6	22.5	8	5	Φ0,7
SMA-KFD7	20.5	8	3	Φ1.27
SMA-KFD18	16	4	1.5	Φ0,5
SMA-KFD20	18.5	6	3	Φ1.27
SMA-KFD22	27.5	15	3	Φ1.27
SMA-KFD23	14.1	4	0.6	Φ0,4
SMA-KFD30	33.5	21	3	Φ1.27
SMA-KFD43	21.5	4	8	Φ1.27
SMA-KFD47	14	2	2.5	Φ1

SMA-KFD5

Modèle	L	L1	L2	d
SMA-KFD61	16.5	4.5	2	Φ1,27
SMA-KFD62	17	3.5	4	Φ1,27
SMA-KFD63	19.5	3.5	4	Φ1,27
SMA-KFD64	18	3.5	5	Φ1,27
SMA-KFD65	19	4.5	5	Φ1,27
SMA-KFD66	20.5	4.5	6.5	Φ1,27
SMA-KFD71	15.5	4	2	Φ0,7
SMA-KFD122	21.5	6	6	F1.2
SMA-KFD123	14.5	2	3	Φ1.2
SMA-KFD144	19.5	9	1	Φ1.0
SMA-KFD177	20.5	8	3	Φ1,27

SMA-KFD11

Modèle	L	L1	L2	d
SMA-KFD11	14.5	3	2	Φ0,5
SMA-KFD29	16.5	5	2	Φ0,7
SMA-KFD75	22.5	4	9	Φ0,7
SMA-KFD76	14.5	3	2	Φ0,7
SMA-KFD79	27.5	2	16	Φ1,0
SMA-KFD95	15.5	4	2	Φ0,7
SMA-KFD126	17.7	3	5.2	Φ1,0
SMA-KFD127	22.5	3	10	Φ1,0
SMA-KFD132	15.5	4	2	Φ1,0
SMA-KFD140	18.5	5	4	Φ1,0

SMA-KFD31

Modèle	L	L1	L2	d
SMA-KFD31	15	3	2.5	Φ1,0
SMA-KFD32	21.5	3	9	Φ1,0
SMA-KFD34	17.5	3	5	Φ1
SMA-KFD80	16.5	3	4	Φ0,7
SMA-KFD100	16.5	5	2	Φ0,7
SMA-KFD101	15.5	4	2	Φ0,7
SMA-KFD102	14.5	3	2	Φ0,7
SMA-KFD130	21.5	3	9	Φ0,7
SMA-KFD131	15.5	4	2	Φ1,0
SMA-KFD134	17	5	2.5	Φ0,7
SMA-KFD136	19.5	4	6	Φ1
SMA-KFD163	18.7	3.2	5	Φ1,0

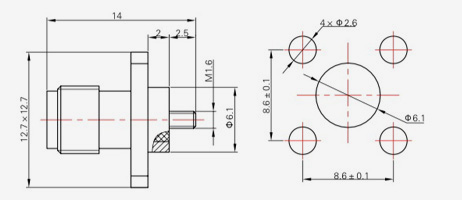

SMA-KFD81

Modèle d

SMA-KFD81 M1

SMA-KFD109 M1,6

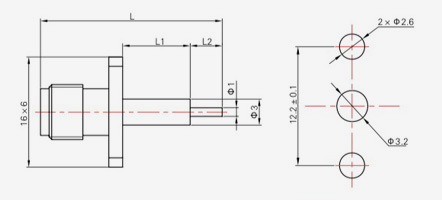

SMA-KFD119

Modèle	L	L1	L2	d
SMA-KFD119	17	6.5	1	Φ3,0
SMA-KFD121	18	6.5	2	Φ3,0
SMA-KFD141	17.5	4	4	Φ3.2
SMA-KFD142	18.3	7.8	1	Φ3,0
SMA-KFD149	17.5	3	5	Φ3,0

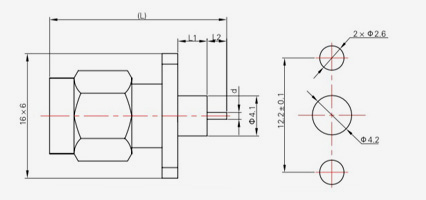

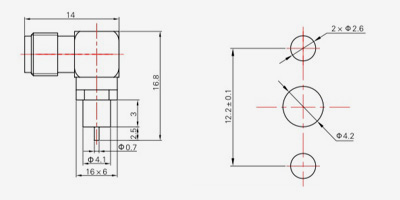

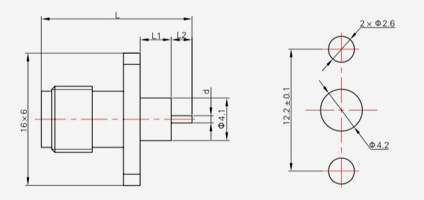

SMA-KWFD3

Modèle	L	L1	L2	d	D
SMA-KWFD3	26.7	11	4.5	Φ1.27	Φ4,1
SMA-KWFD4	24.2	8	5	Φ1.0	Φ3.2
SMA-KWFD5	24.2	8	5	Φ0,7	Φ4,1
SMA-KWFD6	21.2	5	5	Φ0,7	Φ4,1
SMA-KWFD7	24.2	3	10	Φ0,7	Φ4,1
SMA-KWFD8	21.3	5	5	Φ0,7	Φ4,1
SMA-KWFD9	16.2	3	2	Φ0,7	Φ4,1
SMA-KWFD12	15.2	2	2	Φ0,7	Φ4,1
SMA-KWFD49	25.2	5	9	Φ0,17	Φ4,1

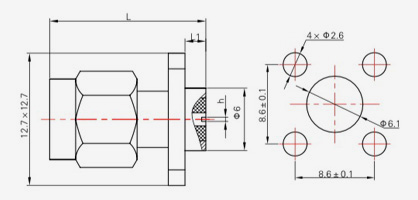

SMA-JFD11

Modèle	L	L1	h
SMA-JFD11	14	1	0.2
SMA-JFD17	16	3	0.4
SMA-JFD18	14	1	0.3
SMA-JFD19	14	1	0.4
SMA-JFD20	14	1	0.5
SMA-JFD24	15	2	0.4

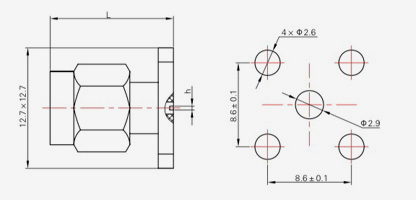

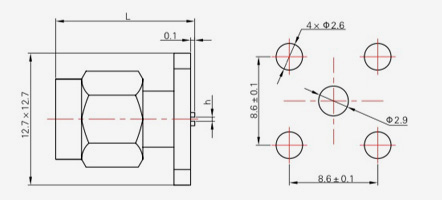

SMA-JFD12

Modèle L h

SMA-JFD12 13.1 0.4

SMA-JFD14 13.1 0.55

SMA-KFD145

Modèle	L	L1	L2
SMA-KFD145	22.3	7.8	5
SMA-KFD151	21	2.5	9
SMA-KFD161	20.5	6.5	5
SMA-KFD162	17.5	3	5

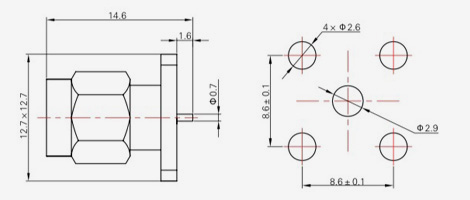

SMA-KWF

Modèle L L1

SMA-KWF 14.6 3.3

SMA-KWFD10 13.3 2

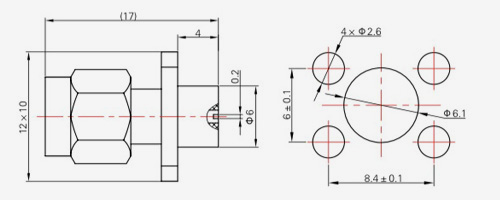

SMA-JFD16

Modèle	h
SMA-JFD16	0.2
SMA-JFD21	0.3
SMA-JFD22	0.4
SMA-JFD23	0.5

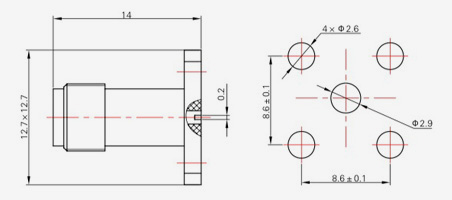

SMA-KFD26

Modèle	h
SMA-KFD26	0.2
SMA-KFD27	0.4
SMA-KFD110	0.3
SMA-KFD111	0.5

SMA-KFD112

Modèle	h
SMA-KFD112	0.2
SMA-KFD113	0.3
SMA-KFD114	0.4
SMA-KFD115	0.5

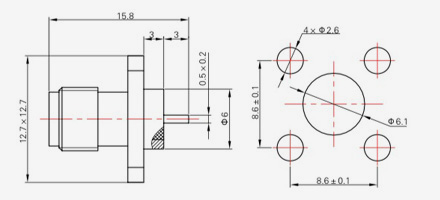

SMA-KFD10

Modèle	L	L1	t
SMA-KFD10	15.8	3	0,5×0,2
SMA-KFD14	16.5	4	0,5×0,2
SMA-KFD35	14.5	2	1,27×0,2

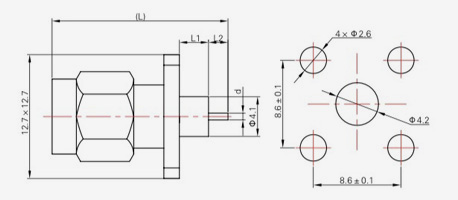

SMA-KFD13

Modèle	L	L1	t	d	D
SMA-KFD13	16	4	0,5×0,2	Φ4.1	Φ4,2
SMA-KFD14	15.2	3.2	0,5×0,2	Φ4.1	Φ4,2
SMA-KFD35	15	3	1,27×0,2	Φ4.1	Φ4,2
SMA-KFD45	14.4	2.4	0,5×0,2	Φ4.1	Φ4,2
SMA-KFD68	15.2	3.2	0,5×0,2	Φ2.1	Φ2.2
SMA-KFD73	16	4	1,27×0,2	Φ4.1	Φ4,2

SMA-KFD39

Modèle t

SMA-KFD39 0,5×0,2

SMA-KFD149 1,27×0,2

SMA-JFD40

Modèle	d	D
SMA-JFD40	Φ0,5	Φ3.0
SMA-JFD41	Φ0,45	Φ2.8
SMA-JFD42	Φ0,38	Φ2,5
SMA-JFD44	Φ0,3	Φ2,0

SMA-JFD48

Modèle	d	D
SMA-JFD48	Φ0,5	Φ3.0
SMA-JFD55	Φ0,45	Φ2.8
SMA-JFD56	Φ0,38	Φ2,5
SMA-JFD57	Φ0,3	Φ2,0

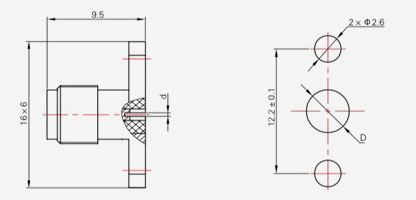

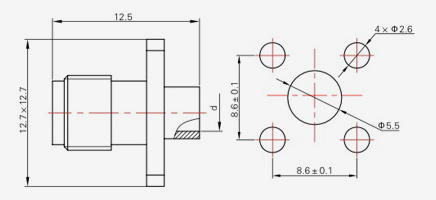

SMA-KFD40

Modèle	d	D
SMA-KFD40	F0,5	Φ3.0
SMA-KFD41	Φ0,45	Φ2.8
SMA-KFD42	Φ0,38	Φ2,5
SMA-KFD44	Φ0,3	Φ2,0

SMA-KFD48

Modèle	d	D
SMA-KFD48	Φ0,5	Φ3.0
SMA-KFD55	Φ0,45	Φ2,8
SMA-KFD56	Φ0,38	Φ2,5
SMA-KFD57	Φ0,3	Φ2.0
SMA-KFD152	Φ0,4	Φ2,8

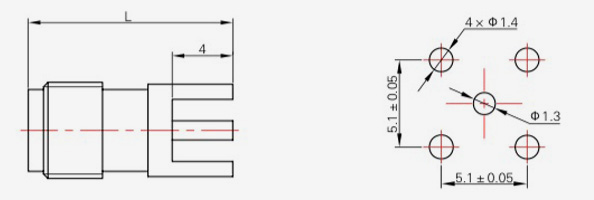

SMA-KHD

Modèle L

SMA-KHD 13.5

SMA-KHD10 18.5

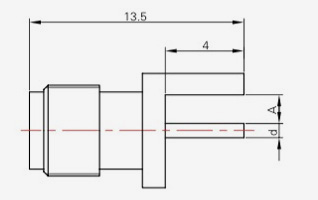

SMA-KHD1

Modèle	UN	d
SMA-KHD1	1.2	Φ1.27
SMA-KHD2	1.5	Φ1.27
SMA-KHD3	2	Φ1.27
SMA-KHD4	0.5	Φ1.27
SMA-KHD5	0.8	Φ1.27
SMA-KHD6	1	Φ1.27
SMA-KHD8	1.6	Φ0,8
SMA-KHD9	1.6	Φ1.27
SMA-KHD11	1	Φ0,5

SMA-JWF
SMA-KF1

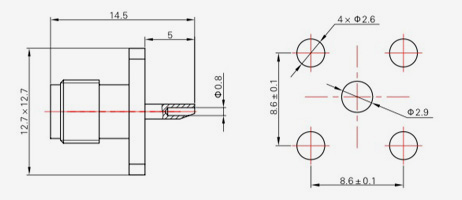

SMA-KFD17
SMA-KFD150
SMA-KWF1

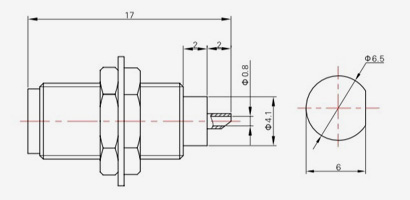

SMA-KYD
SMA-JFD3
SMA-JFD61
SMA-KFD19
SMA-KFD36G
SMA-KFD51
SMA-KFD125
SMA-KFD135
SMA-KWFD2-1
SMA-KWFD2-2
SMA-KFD154
SMA-KFD158

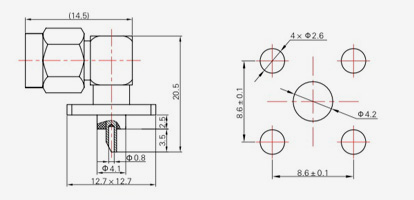

SMA-KWFD2
SMA-JFD26
SMA-JFD124
SMA-KFD124
SMA-KFD143
SMA-JFD15
SMA-JFD25
SMA-JFD54
SMA-KFD54
SMA-KFD78

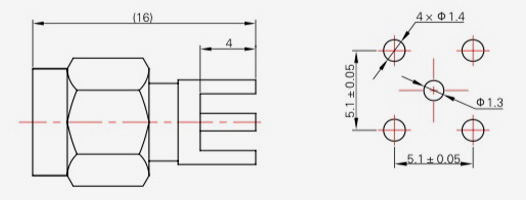

SMA-JHD
SMA-KHD7
SMA-KWHD
SMA-KWHD4
SMA-KWHD5

À propos de nous

Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. est Chine Fournisseur de connecteurs coaxiaux RF SMA et Personnalisé Société de connecteurs coaxiaux RF SMA. Nous sommes un fabricant spécialisé dans la production, la transformation et le commerce de composants de communication, avec plus de 30 ans d'expérience dans les connecteurs coaxiaux RF, les adaptateurs et les assemblages de câbles. L'entreprise dispose désormais de son propre atelier d'usinage, atelier de galvanoplastie, atelier d'assemblage et d'un groupe de fournisseurs stables et fiables. Le but de l'entreprise est de fournir aux clients des produits de haute qualité. Les principaux produits sont les connecteurs coaxiaux RF, les adaptateurs, les assemblages de câbles haute fréquence et les assemblages de câbles à faible intermodulation. En outre, l'entreprise peut également fournir des services pour les clients ayant des besoins personnalisés afin de répondre aux exigences particulières des clients concernant les produits. Les produits de l'entreprise sont largement utilisés dans l'aérospatiale, les stations de base de communication, les équipements médicaux et d'autres domaines de haute technologie. Au moment de la réforme, de l'innovation, du développement et de la croissance de l'entreprise, celle-ci a pris l'initiative de rejoindre le système de gestion de la qualité ISO9001 et a continuellement amélioré son niveau de gestion afin de fournir des produits et services plus satisfaisants aux clients nouveaux et anciens.

Dernières nouvelles

Connecteurs RF 50 ohms ou 75 ohms : quelle est la différence ?
16 Jun, 2026
La différence fondamentale entre un Connecteur RF 50 ohmsss et un Connecteur RF 75 ohmss se résume à leur application prévue : 5...
LIRE LA SUITE
What Is an RF Coaxial Adapter and How Does It Work?
03 Jun, 2026
An RF coaxial adapter is a passive interconnect device that bridges two different RF coaxial connector interfaces, allowing signal transmission between components that use differe...
LIRE LA SUITE
Comment choisir le bon adaptateur coaxial RF pour votre système ?
26 May, 2026
Choisir le bon Adaptateur coaxial RF est l’une des décisions les plus critiques – et les plus négligées – dans la conception de tout système RF. Que vous ...
LIRE LA SUITE
Qu'est-ce qu'un connecteur coaxial RF ? Guide complet du débutant 2026
20 May, 2026
Réponse rapide Un Connecteur coaxial RF est un connecteur électrique conçu pour la transmission de signaux radiofréquences, généralement de qu...
LIRE LA SUITE
Hermetically Sealed Connector vs Standard Connector: What’s The Difference?
14 May, 2026
Quick Answer A hermetically sealed connector creates an airtight, gas-impermeable barrier between its internal conductors and the external environment — typically using glass-to...
LIRE LA SUITE
Connecteur coaxial RF 50 ohms ou 75 ohms : quelle est la différence ?
07 May, 2026
La réponse directe : utiliser un Connecteur coaxial RF 50 ohmss pour transmettre des signaux RF dans les systèmes de communication, sans fil et de test ;...
LIRE LA SUITE
Comment tester des connecteurs hermétiquement scellés : 5 étapes pour une assurance sans fuite à 99 %
30 Apr, 2026
Le moyen le plus fiable d'atteindre Garantie 99 % sans fuite dans un Connecteur hermétiquement scellé consiste à suivre un protocole de te...
LIRE LA SUITE

Vous cherchez une opportunité commerciale ?

Demandez un appel aujourd'hui

PRENEZ CONTACT

+86-15715730755
[email protected]
N° 1, Longcao Road, zone industrielle de la station touristique du lac Dongqian, district de Yinzhou, ville de Ningbo, Zhejiang, Chine.

Liens rapides

Produits

Message

Menu Web

Recherche de produits

Langue

Quitter le menu

Connecteur SMA

Description :

Paramètre :

Dimensions de l'interface du connecteur SM.UN mâle/fiche

Soumettre un commentaire

Modèle	Modèle de câble
SMA-J5	SYV-50-3,RG142, SFCJ-50-3-51
SMA-J5C	SYV-50-3,RG142, SFCJ-50-3-51

Modèle	Modèle de câble
SMA-(K)5	SYV-50-3,RG142, SFCJ-50-3-51

Modèle	Modèle de câble
SMA-JW5-1	SYV-50-3,RG142,SFCJ-50-3-51

Modèle	Modèle de câble
SMA-K2	SYV-50-1
SMA-K3	SYV-50-2-1,RG316

Modèle	Modèle de câble
SMA-K5	SYV-50-3,RG142,SFCJ-50-3-51
SMA-K5C	SYV-50-3,RG142,SFCJ-50-3-51

Modèle	Modèle de câble
SMA-KF2	SYV-50-1
SMA-KF3	SYV-50-2-1,RG316

Modèle	d
SMA-KFD81	M1
SMA-KFD109	M1,6

Modèle	L	h
SMA-JFD12	13.1	0.4
SMA-JFD14	13.1	0.55

Modèle	L	L1
SMA-KWF	14.6	3.3
SMA-KWFD10	13.3	2

Menu Web

Recherche de produits

Langue

Partager

Quitter le menu

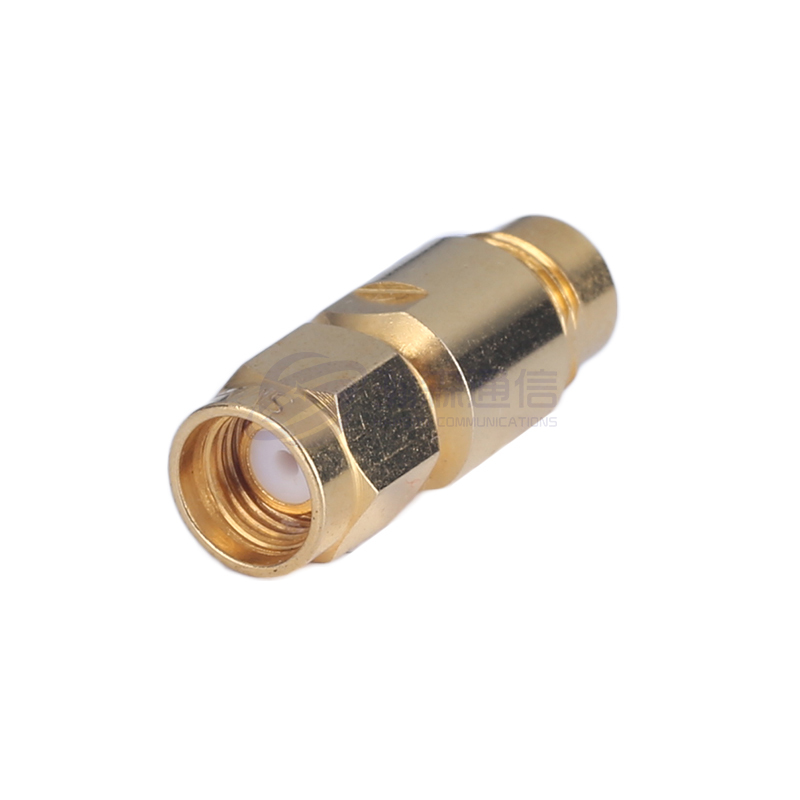

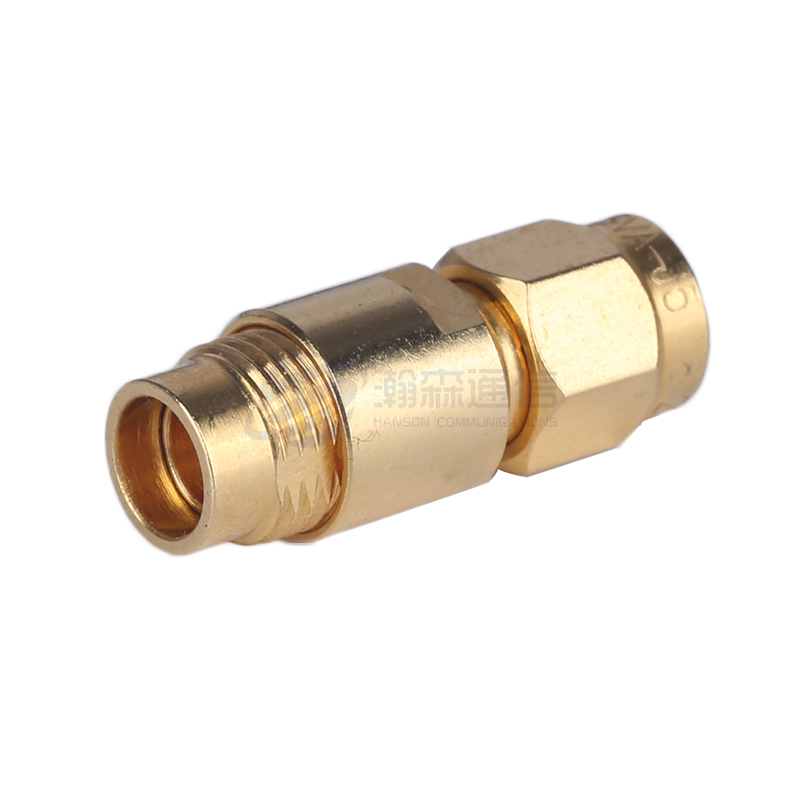

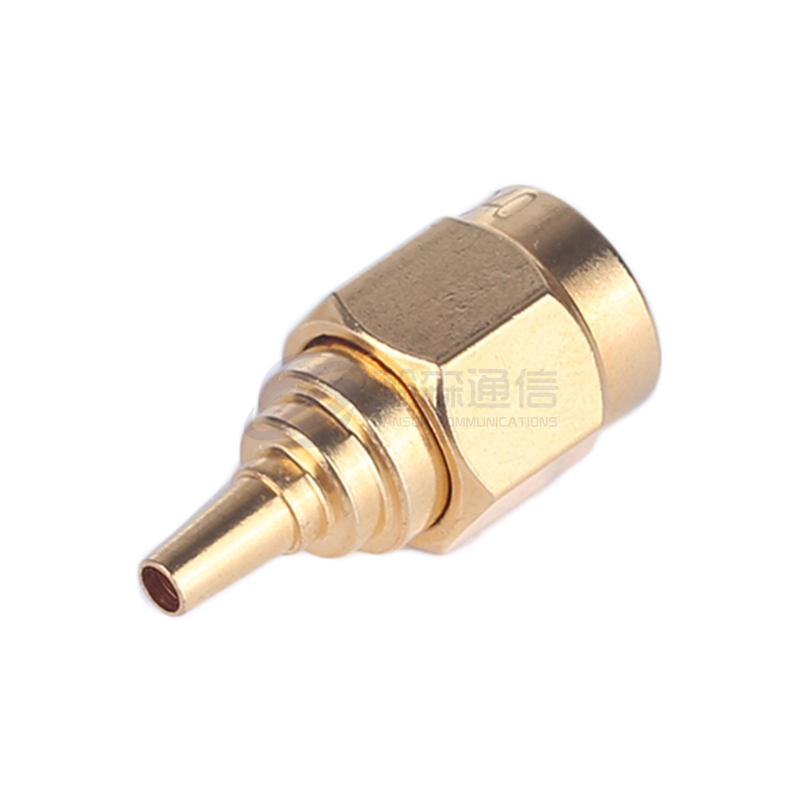

Connecteur SMA

Description :

Paramètre :

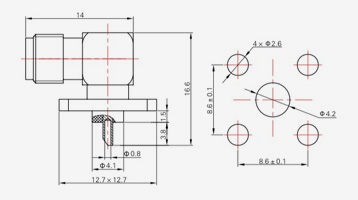

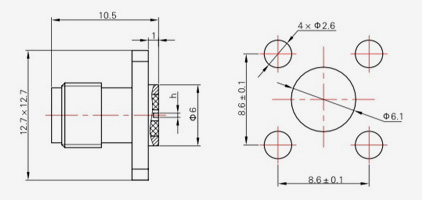

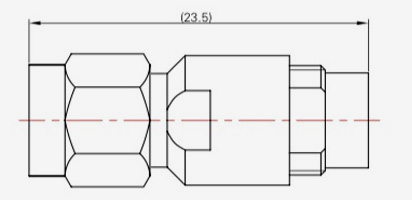

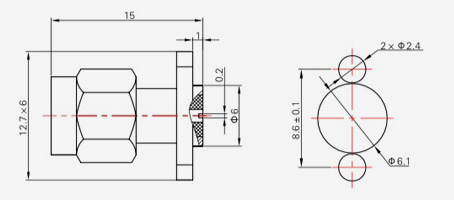

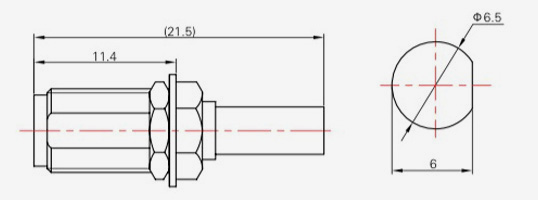

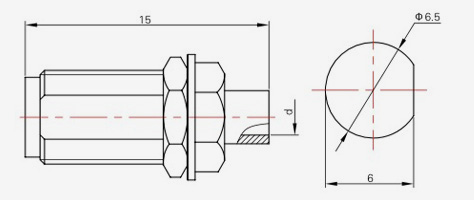

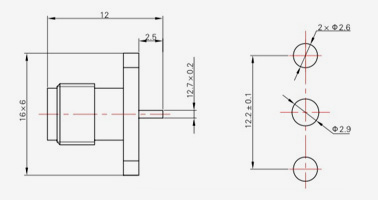

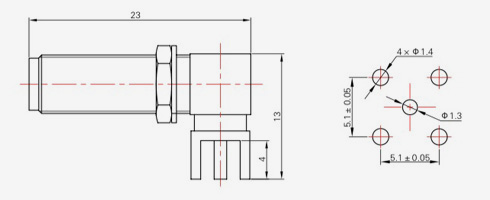

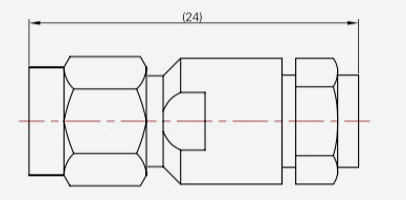

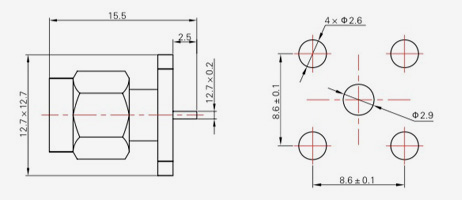

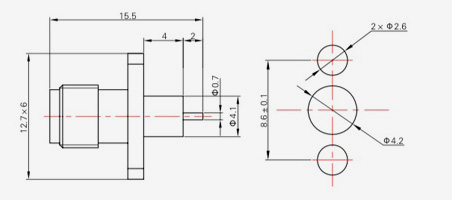

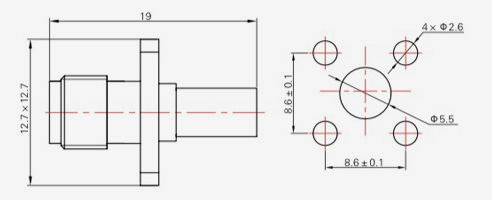

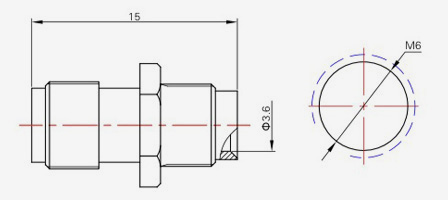

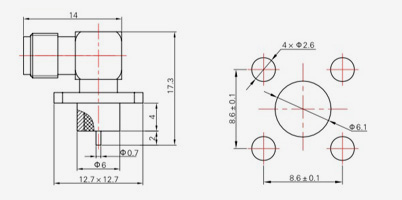

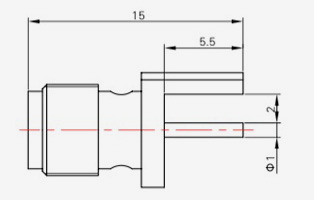

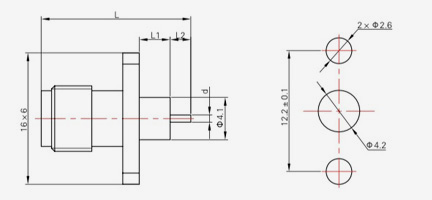

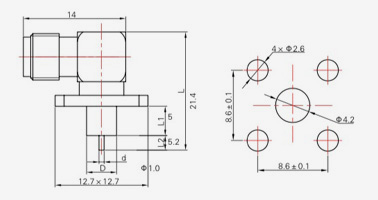

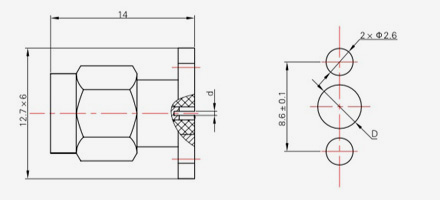

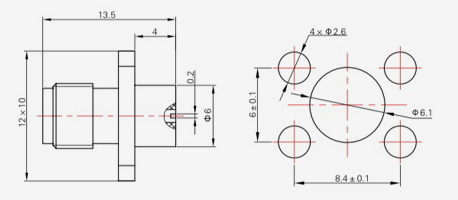

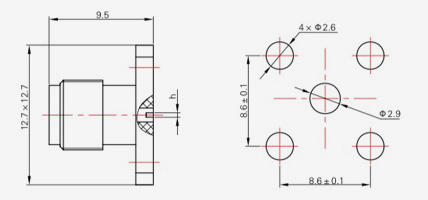

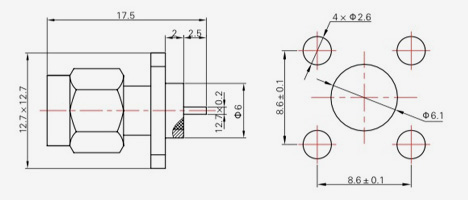

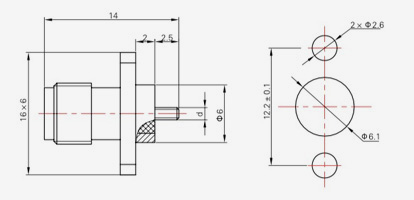

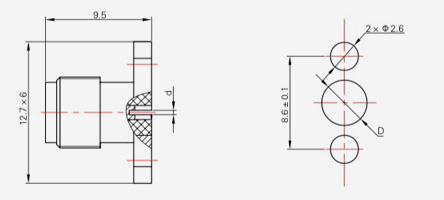

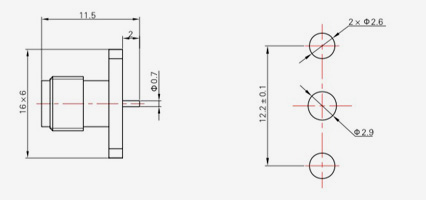

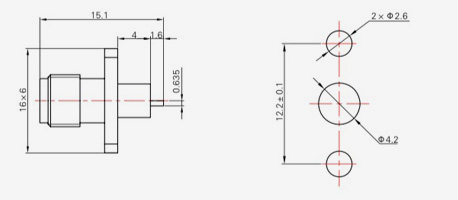

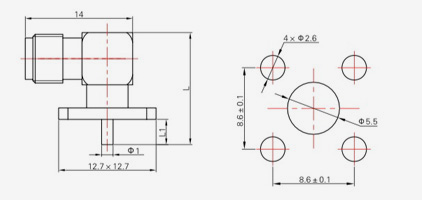

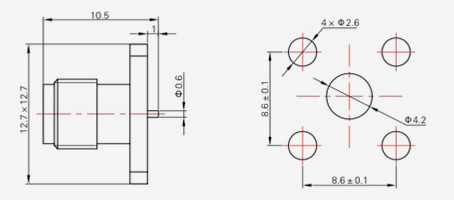

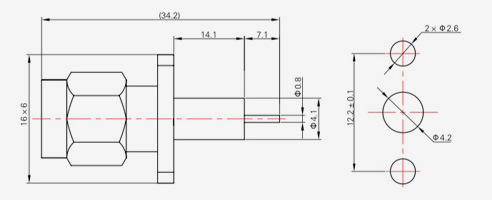

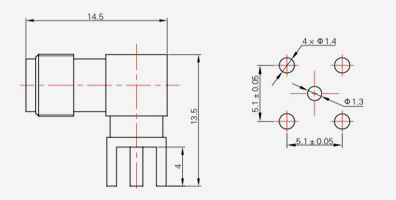

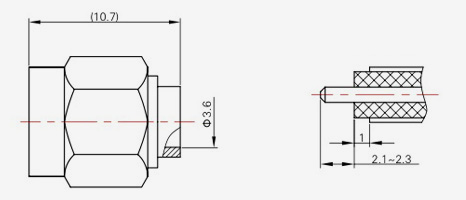

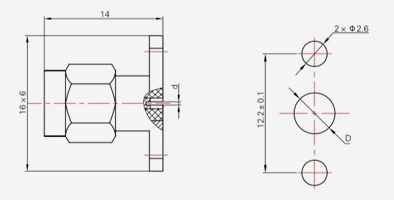

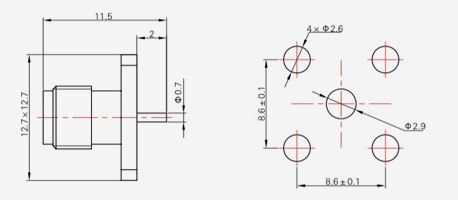

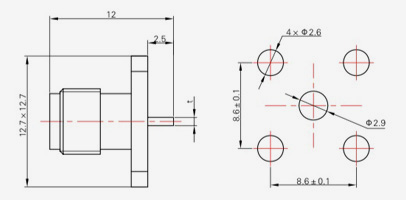

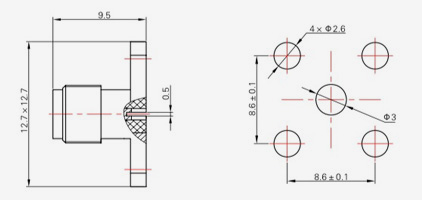

Dimensions de l'interface du connecteur SM.UN mâle/fiche

Soumettre un commentaire
