Fabricant d'équipement d'origine Isolateur en verre RF Fournisseur

Ningbo Hanson Communication Technology Co., Ltd. Maison / Produits / Série hermétiquement scellée / Isolateur en verre RF

Isolateur en verre RF

Description :

Les isolateurs en verre utilisent une structure de frittage de verre avec de bonnes performances d'étanchéité. Ils peuvent être utilisés avec des connecteurs à ondes millimétriques tels que SMA et 2.92, et peuvent également être utilisés directement entre les cartes PCB, les modèles, les modèles et les composants. Il utilise du verre (la constante diélectrique est d'environ 4,0) comme matériau isolant, et les conducteurs intérieurs et extérieurs sont en alliage Kovar. Après frittage à haute température, la surface est nickelée avec de l'or. Les isolateurs en verre présentent les avantages d’une petite taille, d’un poids léger, d’une étanchéité à l’air et d’une grande fiabilité. Ils sont principalement utilisés dans les cas où il y a des exigences d'étanchéité ou des exigences en matière de volume et de poids du produit. Ils conviennent à une installation intensive. Le conducteur interne peut être connecté de différentes manières, telles que le branchement, le montage en surface, le soudage et la liaison par fil d'or.

Demander

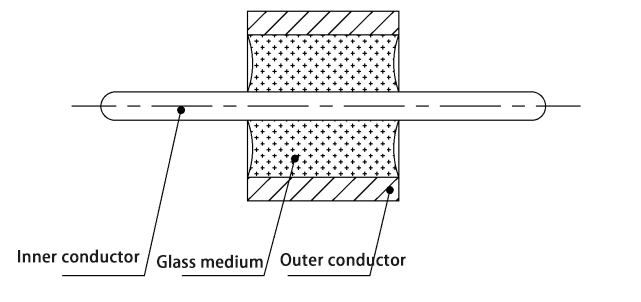

Structure de base :
L'isolant en verre se compose généralement de trois parties : un conducteur externe, un support en verre et un conducteur interne, et sa structure de base est illustrée dans la figure suivante.

Spécifications techniques et tests de fiabilité :

Caractéristiques électriques
Impédance caractéristique 50Ω ou autre Gamme de fréquences C.C ~ 65 GHz
Tension de tenue diélectrique ≥500V Résistance d'isolation ≥5000 MΩ
Résistance de contact Conducteur interne≤3m Ω Tension VSWR (50 Ω) ≤ 1,05 0,008f ( f : GHz)
Conducteur extérieur ≤2m Ω Perte d'insertion RF (50 Ω) ≤0,05 √ f (f : GHz)
Propriétés matérielles et mécaniques, environnementales
Conducteur extérieur Alliages délégables Taux de fuite d'air ≤ 1,01*10 -9 Pa.m 3 /S
Conducteur intérieur Alliages dégradables Température de fonctionnement -65 ℃ ~ 165 ℃
Milieu isolant Verre

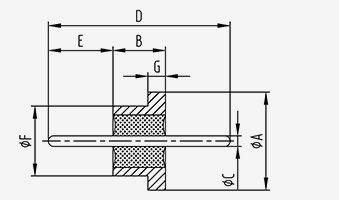

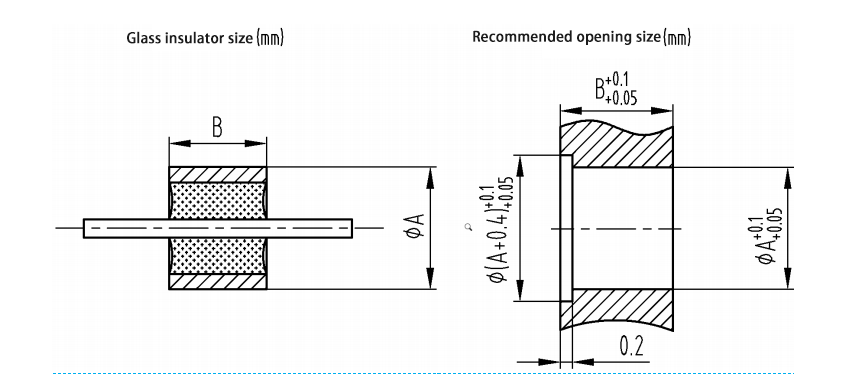

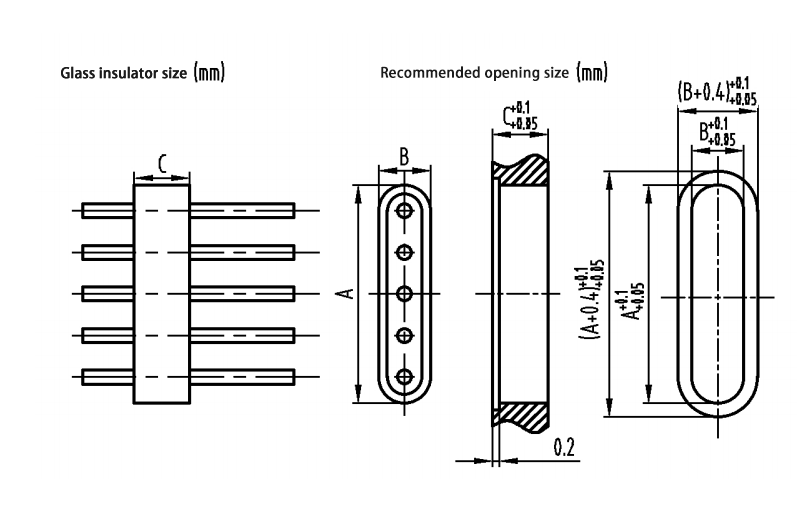

Dimensions d'installation recommandées pour les isolateurs en verre
Les dimensions d’ouverture d’installation recommandées pour les isolateurs en verre monocœur sont indiquées ci-dessous :

Les dimensions d’ouverture de montage recommandées pour les isolateurs en verre multiconducteurs sont indiquées ci-dessous :

Tests de performances électriques des isolants en verre :

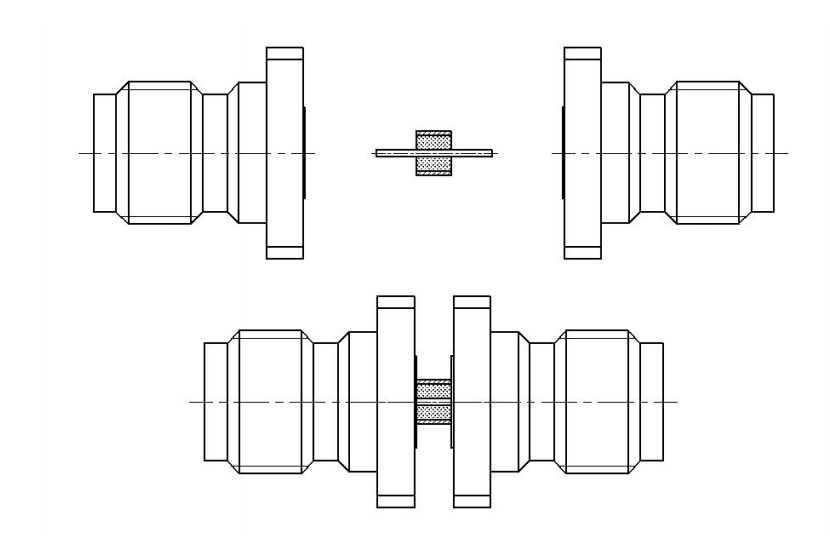

Isolateurs en verre à impédance caractéristique de 50 ohms avec connecteurs à ondes millimétriques standard SMA, 2,92, 2,4, etc. accouplés aux deux extrémités pour les tests de performances électriques.

RF SÉRIE

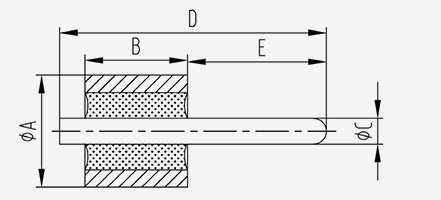

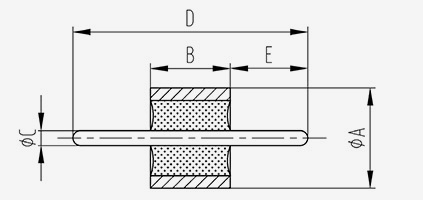

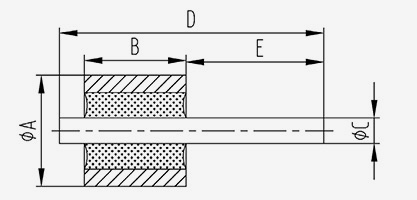

  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω

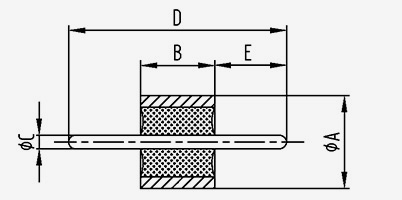

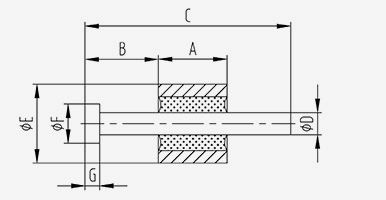

    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS1710-0.23(2.8-0.3) 1.73 1 0.23 2.8 0.3
    HS1710-0.23(6.2-2.7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0.23(2-0.3) 1.73 1.4 0.23 2 0.3
    V1714-0.23(2.69-0.5) 1.73 1.4 0.23 2.7 0.5
    V1714-0.23(3.9-1.7) 1.73 1.4 0.23 3.9 1.7
    V1714-0.23(4.5-1.7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0.23(3-1.1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0.23(3.2-0.8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0.23(5.0-1.7) 1.73 1.9 0.23 5 1.7
    V1720-0.23(3.3-0.5) 1.73 2 0.23 3.3 0.5
    HS1720-0.23(3.7-1.2) 1.73 2 0.23 3.7 1.2
    V1720-0.23(4.0-1.0) 1.73 2 0.23 4 1
    HS1720-0.23(6-2) 1.73 2 0.23 6 2
    V1724-0.23(3.7-0.5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0.23(4.5-1.7) 1.73 2.4 0.23 4.5 1.7
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    V1727-0.23(4.0-0.5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0.23(4-0.5) 1.73 2.8 0.23 4 0.5
    HS1730-0.23(4.3-0.5) 1.73 3 0.23 4.3 0.5
    V1730-0.23(5.0-1.0) 1.73 3 0.23 5 1
    HS1734-0.23-01 1.73 3.4 0.23 5.2 1
    HS1744-0.23-01 1.73 4.4 0.23 6.2 1
    HS1749-0.23(8.9-2.0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0.23(6.6-0.5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0.3(2.55-0.35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0.3(3.2-1.1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0.3(3.2-1.1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0.3(3.8-1.2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0.3(4.7-0.8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS1917-0.3(3.45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0.3(5.8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0.3(7.8-4.2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0.3(3.5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0.3(4.6-0.4) 1.9 3.4 0.3 4.6 0.4
    SH2006-0.3(3.2-2) 2 0.6 0.3 3.2 2
    SH2008-0,3(1,32-0,26) 2 0.8 0.3 1.32 0.26
    HS2008F 2 0.8 0.3 1.7 0.45
    SH2008-0.3(1.8-0.3) 2 0.8 0.3 1.8 0.3
    SH2008-0.3(2.8-1.0) 2 0.8 0.3 2.8 1
    SH2008-0.3(3.0-1.5) 2 0.8 0.3 3 1.5
    SH2008-0.3(3.4-0.8) 2 0.8 0.3 3.4 0.8
    SH2008-0.3(3.6-1.2) 2 0.8 0.3 3.6 1.2
    SH2008-0.3(5.4-2.6) 2 0.8 0.3 5.4 2.6
    SH2008-0.3(6-2.6) 2 0.8 0.3 6 2.6
    SH2010-0.3(2.1-0.7) 2 1 0.3 2.1 0.7
    SH2010-0.3(2.5-1) 2 1 0.3 2.5 1
    SH2010-0.3(3.2-1.2) 2 1 0.3 3.2 1.2
    SH2011-0.3(2.1-0.5) 2 1.1 0.3 2.1 0.5
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2012A 2 1.2 0.3 3.5 1.2
    SH2012-0.3(6-1.8) 2 1.2 0.3 6 1.8
    SH2012-0.3(6.7-1.5) 2 1.2 0.3 6.7 1.5
    SH2013-0,3(2,3-0,5) 2 1.3 0.3 2.3 0.5
    SH2014-0,3(1,92-0,26) 2 1.4 0.3 1.92 0.26
    SH2014-0.3(2.12-0.36) 2 1.4 0.3 2.12 0.36
    SH2014-0.3(2.4-0.5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    SH2014-0.3(4.4-1.5) 2 1.4 0.3 4.4 1.5
    SH2014-0.3(4.4-1) 2 1.4 0.3 4.4 1
    SH2014-0.3(4.55-1.5) 2 1.4 0.3 4.55 1.5
    SH2014-0.3(4.65-1.5) 2 1.4 0.3 4.65 1.5
    SH2014-0.3(5.5-1.9) 2 1.4 0.3 5.5 1.9
    SH2014-0.3(5.7-1.8) 2 1.4 0.3 5.7 1.8
    SH2014-0.3(8.0-4.6) 2 1.4 0.3 8 4.6
    SH2014-0.3(8-1.9) 2 1.4 0.3 8 1.9
    SH2015-0,3(3,25-0,75) 2 1.5 0.3 3.25 0.75
    SH2016-0.3(2.7-0.7) 2 1.6 0.3 2.7 0.7
    SH2016-0.3(2.8-0.5) 2 1.6 0.3 2.8 0.5
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    SH2016-0.3(3.5-1.2) 2 1.6 0.3 3.5 1.2
    SH2016-0.3(3.6-1) 2 1.6 0.3 3.6 1
    SH2016-0.3(3.9-0.4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    SH2016-0.3(4.1-1) 2 1.6 0.3 4.1 1
    SH2016-0.3(4.2-0.8) 2 1.6 0.3 4.2 0.8
    SH2016-0.3(4.6-1.2) 2 1.6 0.3 4.6 1.2
    SH2016-0.3(4.6-1.8) 2 1.6 0.3 4.6 1.8
    Ka2016-0.3(5-2.9) 2 1.6 0.3 5 2.9
    SH2016-0.3(5.2-1.8) 2 1.6 0.3 5.2 1.8
    SH2016-0.3(8.0-4.6) 2 1.6 0.3 8 4.6
    SH2016-0.3(8-1.8) 2 1.6 0.3 8 1.8
    SH2016-0.3(12-2.4) 2 1.6 0.3 12 2.4
    SH2016-0.3(20.4-4.6) 2 1.6 0.3 20.4 4.6
    SH2017-0.3(3.3-0.8) 2 1.7 0.3 3.3 0.8
    SH2017-0.3(8.5-2.0) 2 1.7 0.3 8.5 2
    SH2018-0.3(3.5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    SH2020-0.3(3.4-0.4) 2 2 0.3 3.4 0.4
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2020-0.3(3.8-0.8) 2 2 0.3 3.8 0.8
    HS2020-0.3(5.6-2.8) 2 2 0.3 5.6 2.8
    HS2020-0.3(5.7-2.9) 2 2 0.3 5.7 2.9
    HS2020-0.3(6-2) 2 2 0.3 6 2
    HS2020-0.3(12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    SH2022-0.3(3.2-0.7) 2 2.2 0.3 3.2 0.7
    HS2023-0.3(3.35-0.7) 2 2.3 0.3 3.35 0.7
    HS2023-0.3(3.7-0.7) 2 2.3 0.3 3.7 0.7
    HS2025-0.3(4.8-0.9) 2 2.5 0.3 4.8 0.9
    HS2025-0.3(6-1.5) 2 2.5 0.3 6 1.5
    HS2025-0.38(7.4-1.4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0.3(4.9-0.5) 2 2.8 0.3 4.9 0.5
    HS2029-0.3(4.1-0.8) 2 2.9 0.3 4.1 0.8
    HS2029-0.3(4.9-0.5) 2 2.9 0.3 4.9 0.5
    HS2030-0.3(5.2-1.5) 2 3 0.3 5.2 1.5
    HS2030-0.3(5.8-1) 2 3 0.3 5.8 1
    HS2030-0.3(8-2) 2 3 0.3 8 2
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2030-0.3(9-1.5) 2 3 0.3 9 1.5
    HS2034-0.3(4.4-0.7) 2 3.4 0.3 4.4 0.7
    HS2035-0.3(6.6-1.8) 2 3.5 0.3 6.6 1.8
    HS2035-0.3(6.65-1.3) 2 3.5 0.3 6.65 1.3
    HS2035-0.3(7.1-1.3) 2 3.5 0.3 7.1 1.3
    HS2035-0.3(9.5-3) 2 3.5 0.3 9.5 3
    HS2036-0.3(5.7-0.7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0.7(11.5-2) 2 4.5 0.7 11.5 2
    HS2050-0.3(6.4-0.7) 2 5 0.3 6.4 0.7
    HS2507-0.38(2.2-0.3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0.38(1.8-0.3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0.38(2-0.5) 2.5 0.8 0.38 2 0.5
    HS2510-0.38(3.6-1.3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0.38(7-3) 2.5 1 0.38 7 3
    HS2511-0.38(2..4-0.5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0.38(3.7-0.6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0.38(3.1-0.8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0.3(3.2-1.1) 4.4 1.4 0.3 3.2 1.1
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2516-0.3(7.5-2.14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0.3(8-1.8) 2.5 1.6 0.3 8 1.8
    HS2516-0.38(3.5-0.7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0.38(4.1-1.25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0.38(4.3-1.2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38(2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38(2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0.38(4-1.5) 2.5 1.6 0.38 4 1.5
    HS2516-0.38(4.5-1.2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0.38(4.6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0.38(4.8-1.2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0.38(4.9-1.5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0.38(5.1-1.6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0.38(5.3-1.2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38(5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0.38(6.1-1.3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0.38(7.1-1.4) 2.5 1.6 0.38 7.1 1.4
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2516-0.38(7.41-1.27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0.38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0.38(8-1.8) 2.5 1.6 0.38 8 1.8
    RF2516-0.38(8-4.6) 2.5 1.6 0.38 8 4.6
    HS2516-0.38(8-5) 2.5 1.6 0.38 8 5
    K2516-0.38(8-1.5) 2.5 1.6 0.38 8 1.5
    K2516-0.38(8-5.9) 2.5 1.6 0.38 8 5.9
    HS2516-0.38(11.6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0.38(12-2.0) 2.5 1.6 0.38 12 2
    HS2520-0.38(6-2) 2.5 2 0.38 6 2
    HS2520-0.38(7.4-1.4) 2.5 2 0.38 7.4 1.4
    HS2520-0.38(7.8-1.4) 2.5 2 0.38 7.8 1.4
    HS2520-0.38(9.0-2.0) 2.5 2 0.38 9 2
    HS2520-0.38(12-5) 2.5 2 0.38 12 5
    HS2520-0.38(15-2) 2.5 2 0.38 15 2
    HS2524-0.38(5.7-1.1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0.38(6.6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0.38(3.6-0.3) 2.5 3 0.38 3.6 0.3
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    Ka2530-0,38(4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0,38(7,5-1,5) 2.5 3 0.38 7.5 1.5
    HS2530-0.38(8-0.4) 2.5 3 0.38 8 0.4
    HS2530-0.38(8-2) 2.5 3 0.38 8 2
    HS2530-0.38(9-3) 2.5 3 0.38 9 3
    HS2530-0.38(12-2.2) 2.5 3 0.38 12 2.2
    HS2530-0,38(13,9-8,2) 2.5 3 0.38 13.9 8.2
    HS2530-0.38(20-4) 2.5 3 0.38 20 4
    HS2533-0.38(6.5-1.2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0.38(7.5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0.38(7.7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0.38(11-1.8) 2.5 4 0.38 11 1.8
    HS2545-0.38(8-1.3) 2.5 4.5 0.38 8 1.3
    HS2550-0,38(6,9-1,5) 2.5 5 0.38 6.9 1.5
    HS2550-0.38(11-2) 2.5 5 0.38 11 2
    HS2558-0.38(14.8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0.38(12-1.3) 2.5 7.5 0.38 12 1.3
    HS2810-0.45(3.3-0.35) 2.8 1 0.45 3.3 0.35
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS2815-0,45(5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45(4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0.45(4.9-1.8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45(5.1-1.5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0.45(5.2-1.1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0.45(5.4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0.45(5.6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0,45(6,2-1,8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45(8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0,45(8-1,8) 2.8 1.6 0.45 8 1.8
    HS2816-0.45(11.6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0.45(12-3.0) 2.8 1.6 0.45 12 3
    HS2831-0,45(5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0.45(8.3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0.5(4.3-0.8) 3 1.5 0.5 4.3 0.8
    HS3016-0.5(3.4-0.9) 3 1.6 0.5 3.4 0.9
    HS3016-0.5(4.6-1) 3 1.6 0.5 4.6 1
    HS3016-0.5(4.6-1.5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS3016-0.5(5.6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0.5(6.6-2.5) 3 1.6 0.5 6.6 2.5
    HS3016-0.5(7.5-2) 3 1.6 0.5 7.5 2
    HS3016-0.5(7.5-3.9) 3 1.6 0.5 7.5 3.9
    HS3016-0.5(7.8-2.0) 3 1.6 0.5 7.8 2
    HS3016-0.5(9.65-3.05) 3 1.6 0.5 9.65 3.05
    HS3016-0.5(12-5.0) 3 1.6 0.5 12 5
    HS3016-0.5(14.3-1.5) 3 1.6 0.5 14.3 1.5
    HS3020-0.5(5-1.8) 3 2 0.5 5 1.8
    HS3020-0.5(6.0-1.5) 3 2 0.5 6 1.5
    HS3020-0.5(6.5-2.2) 3 2 0.5 6.5 2.2
    HS3020-0.5(6.5-2.3) 3 2 0.5 6.5 2.3
    HS3020-0.5(6.8-1.8) 3 2 0.5 6.8 1.8
    HS3020-0.5(7.5-2.2) 3 2 0.5 7.5 2.2
    HS3020-0.5(8-2) 3 2 0.5 8 2
    HS3020-0.5(8.5-2.2) 3 2 0.5 8.5 2.2
    HS3020-0.5(8.5-4.3) 3 2 0.5 8.5 4.3
    HS3020-0.5(10-4) 3 2 0.5 10 4
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS3020-0.5(10-1.5) 3 2 0.5 10 1.5
    HS3020-0.5(12-4.0) 3 2 0.5 12 4
    HS3020-0.5(12-5.0) 3 2 0.5 12 5
    HS3020-0.5(12-6) 3 2 0.5 12 6
    HS3020-0.5(15-2) 3 2 0.5 15 2
    HS3025-0.5(5.4-1.2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0.5(6.5-2) 3 3 0.5 6.5 2
    HS3030-0.5(6.6-1.8) 3 3 0.5 6.6 1.8
    HS3030-0.5(7.5-2)-R 3 3 0.5 7.5 2
    HS3030-0.5(8.8-1.8) 3 3 0.5 8.8 1.8
    HS3030-0.5(10-2) 3 3 0.5 10 2
    HS3030-0.5(12-3) 3 3 0.5 12 3
    HS3030-0.5(12-2) 3 3 0.5 12 2
    HS3030-0.5(14-4.0) 3 3 0.5 14 4
    HS3035-0.5(6-1) 3 3.5 0.5 6 1
    HS3035-0.5(11.5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0.5(9.0-2.2) 3 4.2 0.5 9 2.2
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS3045-0.5(8.5-2) 3 4.5 0.5 8.5 2
    HS3047-0.5(9.4-2.2) 3 4.7 0.5 9.4 2.2
    HS3047-0.5(12-5.1) 3 4.7 0.5 12 5.1
    HS3050-0.5(9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0.5(12.5-3) 3 5.7 0.5 12.5 3
    HS3620-0.5(9-2.5) 3.6 2 0.5 9 2.5
    HS3616-0.6(12.2-1.6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0.6(6.5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0.8(27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0.8(5.9-2.45) 5 1 0.8 5.9 2.45
    HS5015-0.8(7.3-4.9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0.8(8.6-3.0) 5 1.6 0.8 8.6 3
    HS5030-0.8(17.2-2) 5 3 0.8 17.2 2
    HS5040-0.8(12-3) 5 4 0.8 12 3
    HS5060-0.8(11.5-2.5) 5 6 0.8 11.5 2.5
    HS5065-0.8(13.7-3) 5 6.5 0.8 13.7 3
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS5065-0.8(15.5-3) 5 6.5 0.8 15.5 3
    HS5516-0.9(8.3-2.8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0.9(8.5-2.8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0.9(8.7-2.8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0.9(8.9-2.8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0.9(9.1-2.8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0.9(11.9-2.8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0.9(12.6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0.9(13.8-2.8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0.9(9.7-1.6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0.9(16-5) 5.5 2.5 0.9 16 5
    HS5530-0.9(8.8-2.3) 5.5 3 0.9 8.8 2.3
    HS5530-0.9(9.6-2.3) 5.5 3 0.9 9.6 2.3
    HS5530-0.9(13.8-2.8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0(8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0.9(7-1.5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • Impédance caractéristique de 50 Ω - tête plate monocœur
    Impédance caractéristique de 50 Ω - tête plate monocœur
    Modèle Taille (mm)
    UN B C D E
    Ka2008-0.3(1.4-0.3) 2 0.8 0.3 1.4 0.3
    SH2008-0,3(1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0.3(1.8-0.3) 2 0.8 0.3 1.8 0.3
    SH2010-0,3(1,9-0,35) 2 1 0.3 1.9 0.35
    SH2010-0.3(2-0.5) 2 1 0.3 2 0.5
    SH2010-0,3(2,5-0,5) 2 1 0.3 2.5 0.5
    SH2013-0.3(2.4-0.4) 2 1.3 0.3 2.4 0.4
    SH2014-0.3(2.6-0.4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    HS2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    SH2016-0.3(3.3-0.7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    SH2016-0.3(5.6-2) 2 1.6 0.3 5.6 2
    SH2019-0.3(3-0.35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    HS2020-0.3(3.6-0.8) 2 2 0.3 3.6 0.8
    SH2030-0.3(4.2-0.7) 2 3 0.3 4.2 0.7
  • Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Tête ronde à noyau unique à impédance caractéristique de 50 Ω
    Modèle Taille (mm)
    UN B C D E
    HS8740-1.38(8.4-3.2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5(9-3) 9.4 3 1.5 9 3
    HS9430-1.5(11-4) 9.4 3 1.5 11 4
    HS9640-1.5(9.2-3.2) 9.6 4 1.5 9.2 3.2
    HS10050-1.7(15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • Impédance caractéristique 50 Ω - Pointe ronde monocœur
    Impédance caractéristique 50 Ω - Pointe ronde monocœur
    Modèle Taille (mm)
    UN B C D E
    HS2330-0.23(5.3-0.3) 2.3 3 0.23 5.3 0.3
    HS2815-0.3(5.2-1.2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0.3(7.2-1.2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0.3(7.1-1.3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0.5(14.4-3.7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0.5(11.5-6) 3.5 2.5 0.5 11.5 6
  • Impédance caractéristique de 50 Ω - tête plate monocœur
    Impédance caractéristique de 50 Ω - tête plate monocœur
    Modèle Taille (mm)
    UN B C D E
    HS2516-0.38(5.1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0.38(7.37-4.5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0.38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0,38(3,2-0,5) 2.5 2 0.38 3.2 0.5
    HS2525-0.38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0.38(7.5-2.5) 2.5 3 0.38 7.5 2.5
    HS2816-0,45(4,9-1,8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45-01 2.8 1.6 0.45 5 3
    HS2816-0.45(6-1.5) 2.8 1.6 0.45 6 1.5
    HS3030-0.5(7.5-2) 3 3 0.5 7.5 2
  • Impédance caractéristique de 50 Ω - pointe ronde et plate à noyau unique
    Impédance caractéristique de 50 Ω - pointe ronde et plate à noyau unique
    Modèle Taille (mm)
    UN B C D E
    SH2006-0.3(3.1-1.8) 2 0.6 0.3 3.1 1.8
    SH2010-0.3(3.5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0.3(6.4-1.8) 2 3.5 0.3 6.4 1.8
    HS2816-0,45(11,7-7,6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0.5(10-6.5) 3 2 0.5 10 6.5
    HS3216-0.5(7.1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1.0(10.2-3.5) 6.4 4.8 1 10.2 3.5

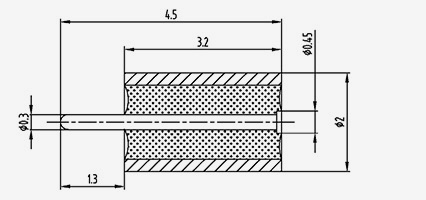

  • Ka2032-0.3(4.5-1.3)
    Ka2032-0.3(4.5-1.3)
    Modèle
    Ka2032-0,3(4,5-1,3)

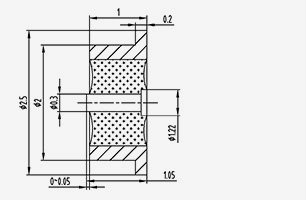

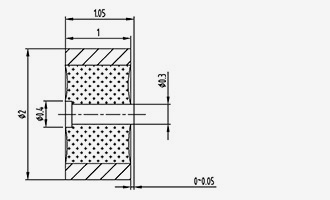

  • K2010-0.3(1.05-0.05)
    K2010-0.3(1.05-0.05)
    Modèle
    K2010-0,3(1,05-0,05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Modèle
    HS2510-0.3-02
  • HS3520-0.5(3.4-0.3)
    HS3520-0.5(3.4-0.3)
    Modèle
    HS3520-0.5(3.4-0.3)

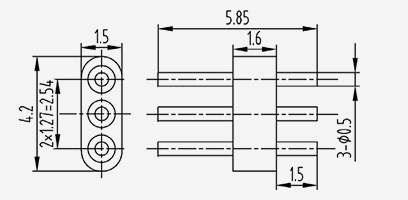

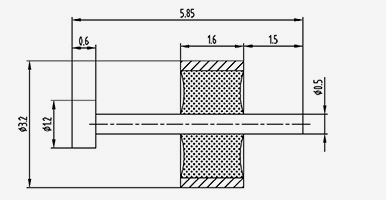

  • Ka3216-0.5(5.85-1.5)
    Ka3216-0.5(5.85-1.5)
    Modèle
    Ka3216-0,5(5,85-1,5)

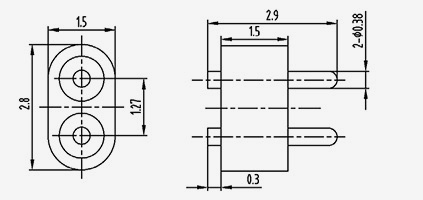

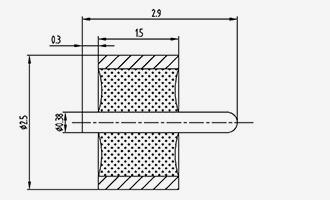

  • K2515-0,38(2,9-0,3)
    K2515-0,38(2,9-0,3)
    Modèle
    K2515-0,38(2,9-0,3)

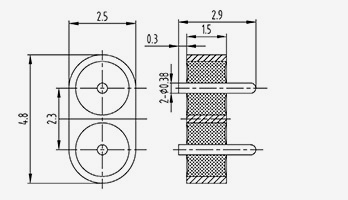

  • 2-K482515-0,38(2,9-0,3)
    2-K482515-0,38(2,9-0,3)
    Modèle
    2-K482515-0,38(2,9-0,3)

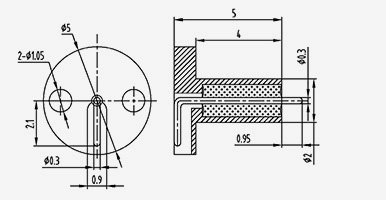

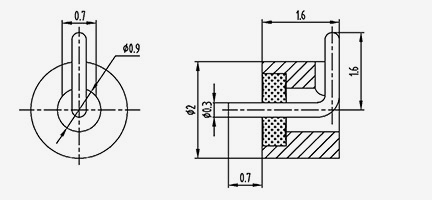

  • KW2016-0.3(0.7-1.6)
    KW2016-0.3(0.7-1.6)
    Modèle
    KW2016-0,3(0,7-1,6)

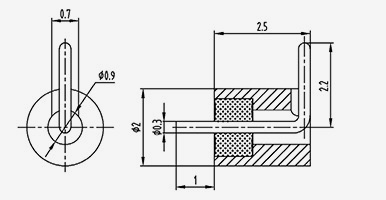

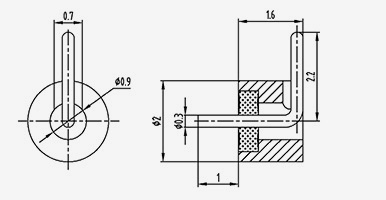

  • KW2016-0.3(1-2.2)
    KW2016-0.3(1-2.2)
    Modèle
    KW2016-0.3(1-2.2)

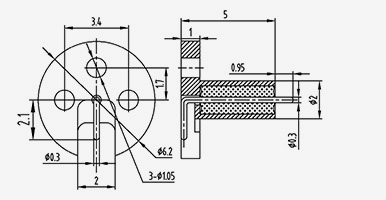

  • KW2025-0.3(1-2.2)
    KW2025-0.3(1-2.2)
    Modèle
    KW2025-0.3(1-2.2)
  • JPW2040-0.3-01
    JPW2040-0.3-01
    Modèle
    JPW2040-0.3-01
  • KW2018-0.3(0.95-2.1)
    KW2018-0.3(0.95-2.1)
    Modèle
    KW2018-0.3(0.95-2.1)
  • Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Modèle Taille (mm)
    UN B C D E
    JD1515-0.4(5-1.5) 1.5 1.5 0.4 5 5
    JD1615-0.4(8-1.9) 1.6 1.5 0.4 8 8
    JD1616-0.4(30-14.2) 1.6 1.6 0.4 30 30
    JD1614-0.45(11.4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0.45(4.65-1.05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0.45(16-4) 1.6 1.6 0.45 16 16
    JD1616-0.45(30-14.2) 1.6 1.6 0.45 30 30
    JD2020-0.45(6.3-3) 2 2 0.45 6.3 6.3
    JD2020-0.45(10-4) 2 2 0.45 10 10
    JD1614-0.5(9-4) 1.6 1.4 0.5 9 9
    JD1616-0.5(30-14.2) 1.6 1.6 0.5 30 30
    JD1619-0.5(5.1-2) 1.6 1.9 0.5 5.1 5.1
    SH2015-0.5(7.5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0.5(12-5.8)-R 2 1.6 0.5 12 12
    SH2018-0.5(9.5-1.5) 2 1.8 0.5 9.5 9.5
    SH2018-0.5(11.5-7.2) 2 1.8 0.5 11.5 11.5
    HS2030-0.5(10-2) 2 3 0.5 10 10
    JD1919-0.6(7.9-1.9)-R 1.9 1.9 0.6 7.9 7.9
  • Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Modèle Taille (mm)
    UN B C D E
    HS2040-0.6(6-1) 2 4 0.6 6 1
    JD1818-0.7(10-6) 1.8 1.8 0.7 10 6
    JD1818-0.7(22.2-0.4) 1.8 1.8 0.7 22.2 0.4
    SH2016-0.7(4.6-1.5) 2 1.6 0.7 4.6 1.5
    SH2016-0.7(6.3-1.5) 2 1.6 0.7 6.3 1.5
    HS2016-0.7(7.1-1.5)-R 2 1.6 0.7 7.1 1.5
    SH2016-0.7(7.6-1.5) 2 1.6 0.7 7.6 1.5
    SH2016-0.7(9.6-4) 2 1.6 0.7 9.6 4
    K2016-0.7(11-4.6) 2 1.6 0.7 11 4.6
    SH2016-0.7(11.6-5) 2 1.6 0.7 11.6 5
    SH2016-0.7(17-15.1) 2 1.6 0.7 17 15.1
    SH2016-0.7(20-0.3) 2 1.6 0.7 20 0.3
    SH2017-0.7(9.7-3) 2 1.7 0.7 9.7 3
    HS2035-0.7(13-3) 2 3.5 0.7 13 3
    HS2020-0.75(12-4) 2 2 0.75 12 4
    SH2015-0.8(6.5-3) 2 1.5 0.8 6.5 3
    JD2015-0.8(10.5-3) 2 1.5 0.8 10.5 3
    JD2063-0.5(10.3-2) 2 6.3 0.5 10.3 2
  • Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Embout rond à impédance caractéristique non 50 Ω à noyau unique
    Modèle Taille (mm)
    UN B C D E
    JD2518-0.8(12.8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0.8(14-4) 2.5 2 0.8 14 4
    JD2540-0.8(10-4) 2.5 4 0.8 10 4
    JD3218-0.8(51.8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0.9(6.6-1.8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1(6.6-2) 2.8 1.6 1 6.6 2
    K2816-1.0(16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1.3(10.2-6.1) 3 1.5 1.3 10.2 6.1
    JD3015-1.3(10.5-3) 3 1.5 1.3 10.5 3
    JD3430-1.4(10.5-4.5) 3.4 3 1.4 10.5 4.5
    JD12940-1.7(10-3) 12.9 4 1.7 10 3
    JD3916-2(6.6-2) 3.9 1.6 2 6.6 2

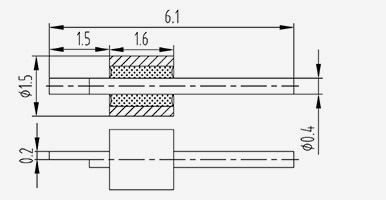

  • Tête plate monocœur à impédance caractéristique non 50 Ω
    Tête plate monocœur à impédance caractéristique non 50 Ω
    Modèle Taille (mm)
    UN B C D E

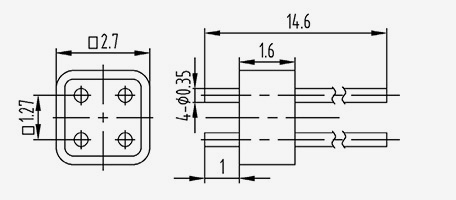

    JD1510-0.3-01 1.5 1 0.3 5.5 1.5
    JD1315-0.35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0.4(4.5-0.5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0.4-01 1.5 1.6 0.4 14.6 1
    JD1615-0.5(7-0.5) 1.6 1.5 0.5 7 0.5
    JD1619-0.5(8.7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0.5(10.3-4.6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0.5(4.5-0.6) 2 1.6 0.5 4.5 0.6
    JD2016-0.5(12-5.8) 2 1.6 0.5 12 5.8
    JD2020-0.5-01 2 2 0.5 5.2 0.5
    JD2044-0.5(6.3-0.4) 2 4.4 0.5 6.3 0.4
    JD1919-0.6(7.9-1.9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0.7(6.0-3.0) 2 1 0.7 6 3
    JD2015-0.8(6.5-3) 2 1.5 0.8 6.5 3
    RF2016-0.8(6.6-4.5) 2 1.6 0.8 6.6 4.5
    JD2816-1(10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Embout rond plat à impédance caractéristique non 50 Ω
    Embout rond plat à impédance caractéristique non 50 Ω
    Modèle Taille (mm)
    UN B C D E
    RF1515-0,38(2,9-0,3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0.5(17.9-0.5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0.5(9-2.5) 1.6 1.5 0.5 9 2.5
    JD2016-0.7(8.1-4.5) 2 1.6 0.7 8.4 4.5
    JD2040-0.6(10-4.5) 2 4 0.6 10 4.5
    JD2016-0.7(9.1-2.5) 2 1.6 0.7 9.1 2.5
    JD2035-0.7(22-3) 2 3.5 0.7 22 3
  • Impédance caractéristique non-50Ω - Type à tête de clou
    Impédance caractéristique non-50Ω - Type à tête de clou
    Modèle Taille (mm)
    UN B C D E F G
    JD1616-0.45(4.2-1.5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0.45(6.2-0.8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0.45(6.9-1.5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0.45(7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0.5(7.5-0.5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0.5(10.5-0.5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0.5(20-0.5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0.7(7.1-1.5)
    JP2016-0.7(7.1-1.5)
    Modèle
    JP2016-0.7(7.1-1.5)

    Modèle Taille (mm)
    UN B C D E F G
    JD1614-0.45(6.9-1.5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Impédance caractéristique non-50Ω - Type à tête de clou
    Impédance caractéristique non-50Ω - Type à tête de clou
    Modèle Taille (mm)
    UN B C D E F G
    JD1614-0.45(6.9-1.5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2

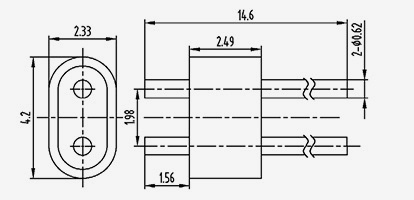

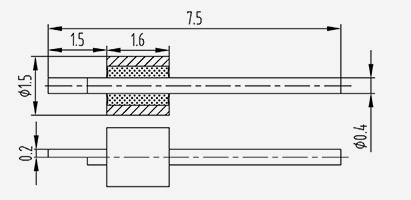

  • JD1516-0.4-02
    JD1516-0.4-02
    Modèle
    JD1516-0.4-02

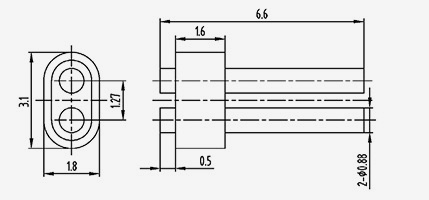

  • RF1816-0.8(6.6-4.5)-2
    RF1816-0.8(6.6-4.5)-2
    Modèle
    RF1816-0,8(6,6-4,5)-2
  • 2-RF281515-0,38(2,9-0,3)
    2-RF281515-0,38(2,9-0,3)
    Modèle
    2-RF281515-0,38(2,9-0,3)

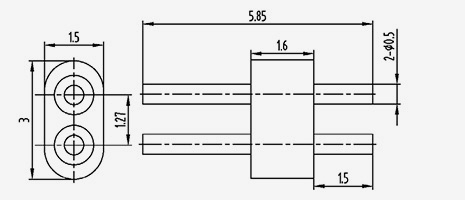

  • 2-RF301516-0,5(5,85-1,5)
    2-RF301516-0,5(5,85-1,5)
    Modèle
    2-RF301516-0,5(5,85-1,5)

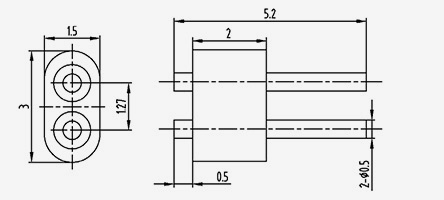

  • JD301520-0.5-01
    JD301520-0.5-01
    Modèle
    JD301520-0.5-01
  • JD301515-0.5-01
    JD301515-0.5-01
    Modèle
    JD301515-0.5-01

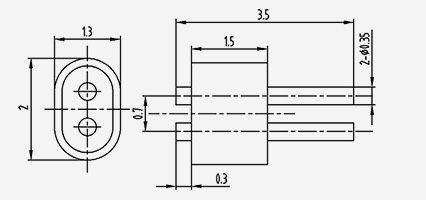

  • JD201315-0.35-01
    JD201315-0.35-01
    Modèle
    JD301515-0.5-01

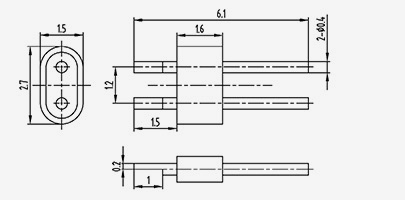

  • JD271516-0.4-02
    JD271516-0.4-02
    Modèle
    JD271516-0.4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Modèle
    JD271516-0.4-01

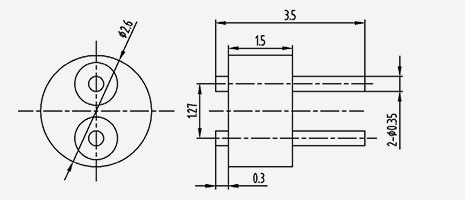

  • JD2615-0.35-01
    JD2615-0.35-01
    Modèle
    JD2615-0.35-01

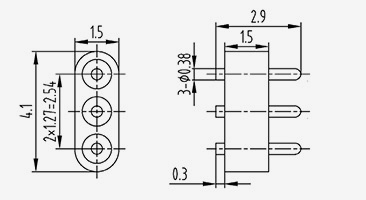

  • 3-RF411515-0,38(2,9-0,3)
    3-RF411515-0,38(2,9-0,3)
    Modèle
    3-RF411515-0,38(2,9-0,3)
  • 3-RF421516-0,5(5,85-1,5)
    3-RF421516-0,5(5,85-1,5)
    Modèle
    3-RF421516-0,5(5,85-1,5)

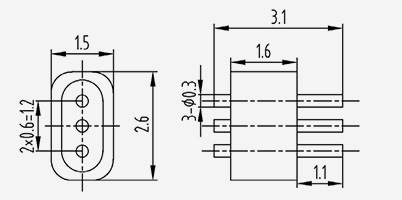

  • JD261516-0.3-01
    JD261516-0.3-01
    Modèle
    JD261516-0.3-01

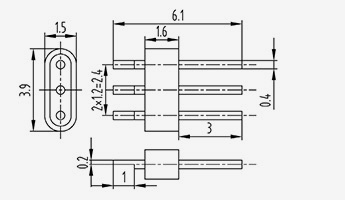

  • JD391516-0.4-01
    JD391516-0.4-01
    Modèle
    JD391516-0.4-01
  • JD2815-0.35-01
    JD2815-0.35-01
    Modèle
    JD2815-0.35-01

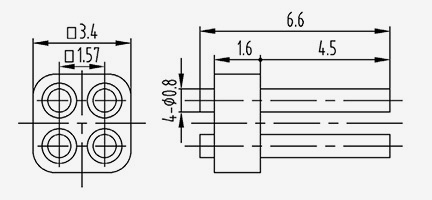

  • RF3416-0.8(6.6-4.5)-4
    RF3416-0.8(6.6-4.5)-4
    Modèle
    RF3416-0.8(6.6-4.5)-4

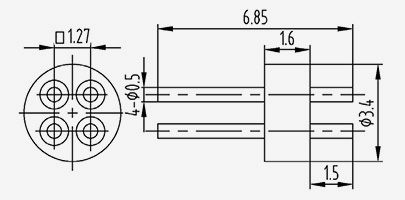

  • 4-RF3416-0.5(5.85-1.5)
    4-RF3416-0.5(5.85-1.5)
    Modèle
    4-RF3416-0,5(5,85-1,5)

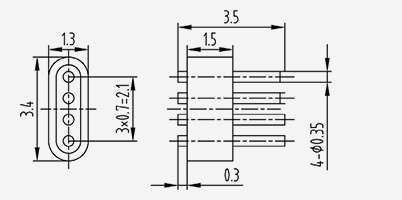

  • JD341315-0.35-01
    JD341315-0.35-01
    Modèle
    JD341315-0.35-01
  • JD272716-0.4-01
    JD272716-0.4-01
    Modèle
    JD272716-0.4-01

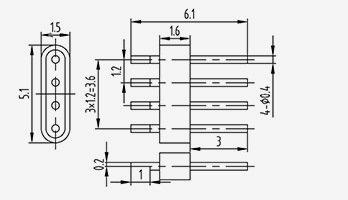

  • JD511516-0.4-01
    JD511516-0.4-01
    Modèle
    JD511516-0.4-01
  • JD2016-0.3-01
    JD2016-0.3-01
    Modèle
    JD2016-0.3-01

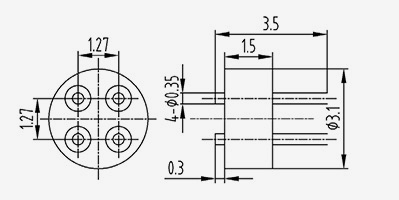

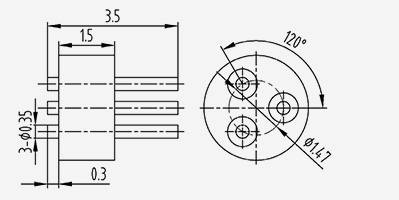

  • JD3115-0.35-01
    JD3115-0.35-01
    Modèle
    JD3115-0.35-01

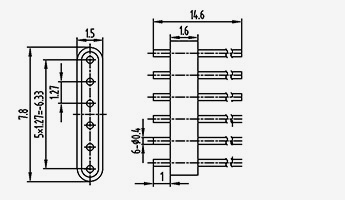

  • JD631516-0.4-01
    JD631516-0.4-01
    Modèle
    JD631516-0.4-01

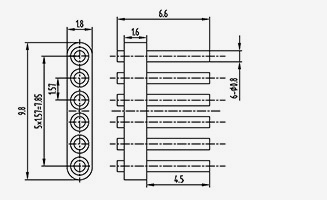

  • RF1816-0.8(6.6-4.5)-6
    RF1816-0.8(6.6-4.5)-6
    Modèle
    RF1816-0.8(6.6-4.5)-6

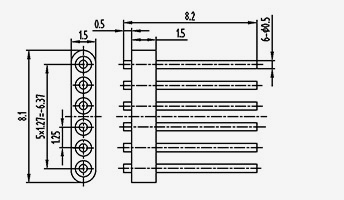

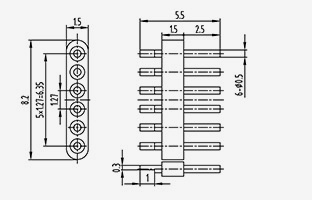

  • 6-RF811515-0,5(0,5-8,2)
    6-RF811515-0,5(0,5-8,2)
    Modèle
    6-RF811515-0,5(0,5-8,2)

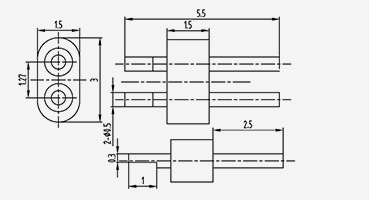

  • 6-RF821515-0.5(5.5-2.5)
    6-RF821515-0.5(5.5-2.5)
    Modèle
    6-RF821515-0,5(5,5-2,5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Modèle
    JD501516-0.4-01

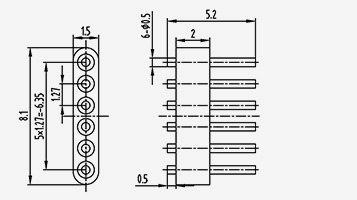

  • JD811520-0.5-0.1
    JD811520-0.5-0.1
    Modèle
    JD811520-0.5-0.1

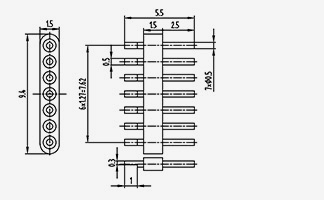

  • 7-RF941515-0.5(5.5-2.5)
    7-RF941515-0.5(5.5-2.5)
    Modèle
    7-RF941515-0,5(5,5-2,5)

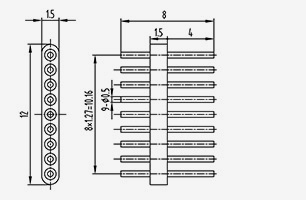

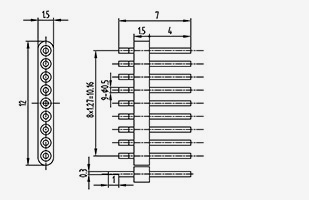

  • JD1201515-0.5-01
    JD1201515-0.5-01
    Modèle
    JD1201515-0.5-01
  • JMC-265-JH
    JMC-265-JH
    Modèle
    JMC-265-JH
  • JD1201515-0.5-02
    JD1201515-0.5-02
    Modèle
    JD1201515-0.5-02
  • RF1816-0.8(6.6-4.5)-9
    RF1816-0.8(6.6-4.5)-9
    Modèle
    RF1816-0.8(6.6-4.5)-9

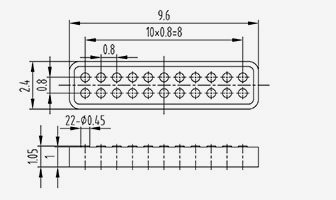

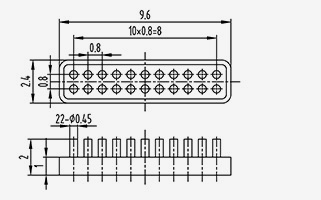

  • JYZ22-0.45-01
    JYZ22-0.45-01
    Modèle
    JYZ22-0.45-01

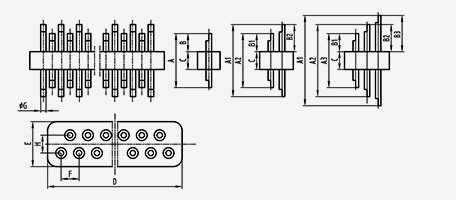

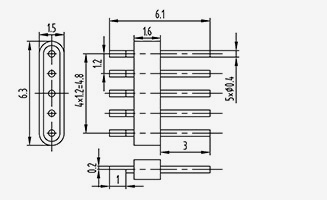

  • Impédance caractéristique non-50Ω - Multicœur
    Impédance caractéristique non-50Ω - Multicœur
    Modèle Taille (mm)
    UN B C D E F G H un passage rangée Terminaison
    JD156018-0.3(27.2-0.8)-8 27.2 0.8 1.4 6 1.8 0.6 0.3 0 8 1 Liaison de la face supérieure du conducteur interne
    JD151152-0.3(4.5-1.5)-9 4.5 1.5 1.5 11.5 2 1.27 0.3 0 9 1 Soudure

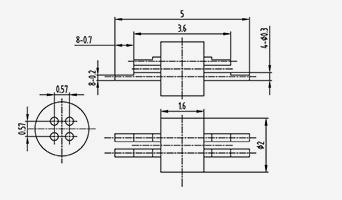

    2-JD162020-0.3(5-1.7)-4 UN1=5
    UN2=3.6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.57 4 2 Liaison plate des deux côtés des conducteurs internes
    2-JD162020-0.3(7.6-1.7)-4 UN1=7.6
    UN2=3.6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.56 4 2 Liaison plate des deux côtés des extrémités du conducteur interne
    JD158215-0.38(7-0.8)-6 7 0.8 1.5 8.2 1.5 1.27 0.38 0 6 1 Collage de la face supérieure de la tête de clou
    JD153015-0.38(8-1.9)-2 8 1.9 1.5 3 1.5 1.27 0.38 0 2 1 Soudé
    2-JD162525-0,38(10,6-3,5)-4 10.6 3.5 1.6 2.5 2.5 0.71 0.38 0.71 4 2 Soudure
    2-JD187425-0,38(3,8-1)-16 UN1=3.8
    UN2=5.2     		B1=1
    B2=1,7     		1.8 7.4 2.5
    4     		0.88 0.38 1.02 16 2 Extrémités du conducteur intérieur aplaties et collées latéralement
    JD1510516-0.45(7.5-2)-8 7.5 2 1.5 10.5 1.6 1.27 0.45 0 8 1 Soudure
    JD155515-0.5(5.7-1.7}-4 5.7 1.7 1.5 5.5 1.5 1.27 0.5 0 4 1 Liaison aplatie sur la face supérieure du conducteur interne
    JD1512015-0.5(5.8-2.5)-9 5.8 2.5 1.5 12 1.5 1.27 0.5 0 9 1 Liaison latérale aplatie du conducteur intérieur inférieur
    JD153015-0.5(7-0.5)-2 7 0.5 1.5 3 1.5 1.27 0.5 0 2 1 Liaison des extrémités du conducteur intérieur
  • Impédance caractéristique non-50Ω - Multicœur
    Impédance caractéristique non-50Ω - Multicœur
    Modèle Taille (mm)
    UN B C D E F G H un passage rangée Terminaison
    JD153815-0.5(7.7-1.2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Liaison aplatie sur la face supérieure du conducteur interne
    JD153015-0.5(13.5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Soudage
    JD1613215-0.5(10.6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Soudure
    JD302915-0.5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Liaison de la face supérieure du conducteur interne
    2-JD165528-0.5(7.6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Liaison de la face supérieure du conducteur interne
    2-JD154330-0,5(5,8-2)-5 UNl=5.8
    UN2=5.1     		B1=2
    B2=1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Aplatissement du côté supérieur par soudure
    2-JD156830-0,5(5,8-2)-9 UNl=5.8
    UN2=5.1     		B1=2
    B2=1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Aplatissement par soudure de la face supérieure du conducteur interne
    2-JD1512030-0.5(9.3-2.8)-18 UN1=9.3
    UN2=8     		B1=2,8
    B2=1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Soudage Flattening of inner conductor ends
    3-JD155545-0,5(9,5-4)-12 UNl=9.5
    UN2=7.5
    UN3=5.5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Soudure
    2-JD207015-0.6(7-3)-10 UN1=7
    UN2=6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Conducteur intérieur aplati et collé des deux côtés
    2-JD3012230-0.6(10.8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Liaison aplatie côté conducteur intérieur inférieur
  • JYZ22-0.45-02
    JYZ22-0.45-02
    Modèle
    JYZ22-0.45-02

PRODUITS CONNEXES

À propos de nous
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. est Chine Isolateur en verre RF Fournisseur et Personnalisé Isolateur en verre RF Société. Nous sommes un fabricant spécialisé dans la production, la transformation et le commerce de composants de communication, avec plus de 30 ans d'expérience dans les connecteurs coaxiaux RF, les adaptateurs et les assemblages de câbles. L'entreprise dispose désormais de son propre atelier d'usinage, atelier de galvanoplastie, atelier d'assemblage et d'un groupe de fournisseurs stables et fiables. Le but de l'entreprise est de fournir aux clients des produits de haute qualité. Les principaux produits sont les connecteurs coaxiaux RF, les adaptateurs, les assemblages de câbles haute fréquence et les assemblages de câbles à faible intermodulation. En outre, l'entreprise peut également fournir des services pour les clients ayant des besoins personnalisés afin de répondre aux exigences particulières des clients concernant les produits. Les produits de l'entreprise sont largement utilisés dans l'aérospatiale, les stations de base de communication, les équipements médicaux et d'autres domaines de haute technologie. Au moment de la réforme, de l'innovation, du développement et de la croissance de l'entreprise, celle-ci a pris l'initiative de rejoindre le système de gestion de la qualité ISO9001 et a continuellement amélioré son niveau de gestion afin de fournir des produits et services plus satisfaisants aux clients nouveaux et anciens.
Dernières nouvelles
Vous cherchez une opportunité commerciale ?

Demandez un appel aujourd'hui

PRENEZ CONTACT
