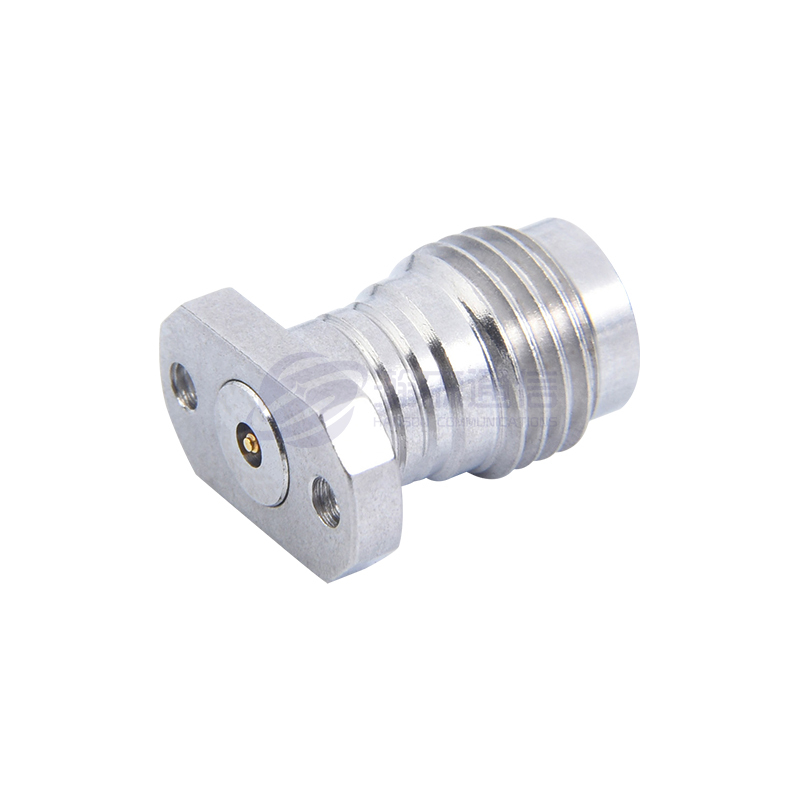

Le connecteur série 1,85 mm (également connu sous le nom de connecteur RF 1,85 mm) est un connecteur radiofréquence (RF) hautes performances qui est principalement utilisé dans les applications nécessitant une haute fréquence, une haute précision et une faible perte, en particulier dans la transmission de signaux à 26,5 GHz ou plus. Il s'agit d'une conception compacte du connecteur de la série SMA qui offre une taille plus petite et des performances de fréquence plus élevées par rapport à d'autres connecteurs haute fréquence tels que le type V (2,92 mm) ou le type K (1,0 mm).
Principales spécifications techniques :
◆ Impédance caractéristique : 50 Ω
◆ Gamme de fréquences : CC ~ 67 GHz
◆ Résistance d'isolation : ≥3000MΩ
◆ Tension de tenue diélectrique : 500 V (rms)
◆ Rapport d'onde stationnaire de tension (VSWR) : ≤1,30
◆ Cycles d'accouplement : 500 fois

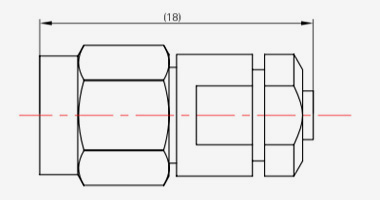

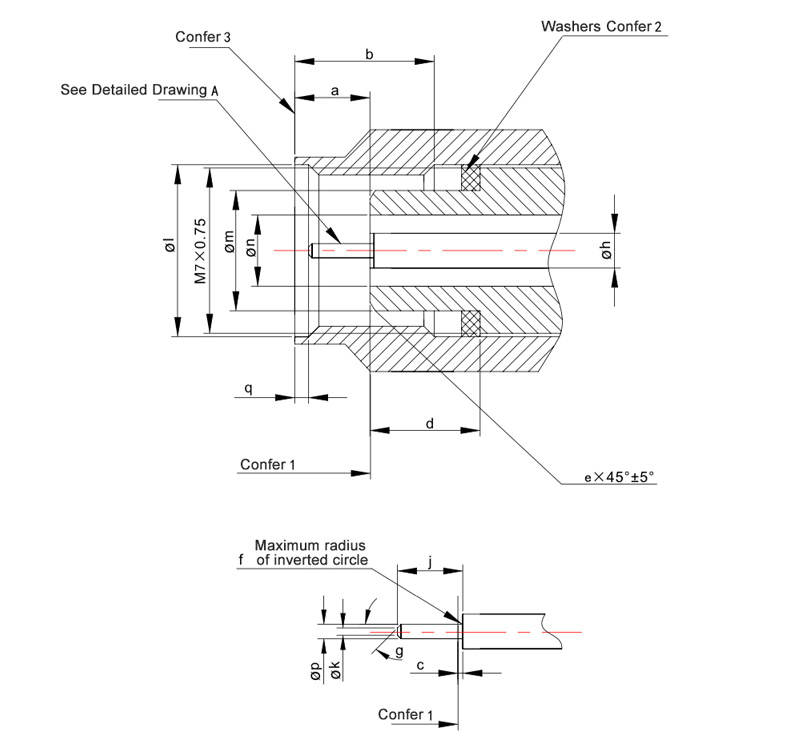

| Taijejee | mm | dans | ||
| mdans | maximumimumimumimum | mdans | maximumimumimumimum | |
| a | 1.850 | 2.450 | 0.073 | 0.096 |
| b | 4.370 | 4.630 | 0.172 | 0.182 |
| C | 0.000 | 0.0762 | 0.000 | 0.003 |
| d | 3.380 | 3.480 | 0.133 | 0.137 |
| e | 0.250 | 0.360 | 0.010 | 0.014 |
| f | - | RO.050 | - | R0,002 |
| g | 28° | 32° | 28° | 32° |
| h | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| j | 1.335 | 1.445 | 0.053 | 0.057 |
| k | 0.000 | 0.250 | 0.000 | 0.010 |
| l | 7.010 | 7.110 | 0.276 | 0.280 |
| m | 4.725 | 4.750 | 0.186 | 0.187 |
| n | 1.8373 | 1.8627 | 0.07233 | 0.0733 |
| p | 0.498 | 0.523 | 0.0196 | 0.0206 |
| q | 0.508 | 0.762 | 0.020 | 0.030 |
Remarques :
1. Surfaces de référence mécaniques et électriques.
2. Rondelles requises pour les connecteurs de classe 1.
3. Écrous de connexion avec décalage vers l'avant.

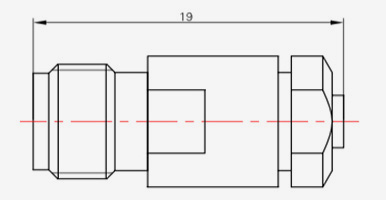

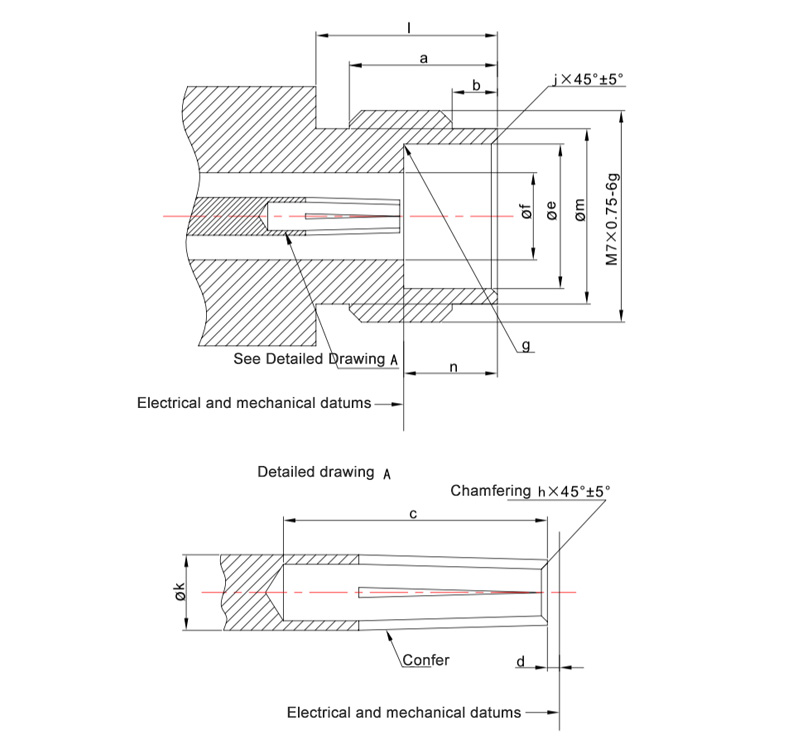

| Taijejee | mm | dans | ||
| mdans | maximumimumimumimum | mdans | maximumimumimumimum | |
| a | 4.800 | 5.060 | 0.189 | 0.199 |
| b | 1.370 | 1.630 | 0.054 | 0.064 |
| C | 2.650 | - | 0.104 | - |
| d | 0.000 | 0.0762 | 0.000 | 0.003 |
| e | 4.770 | 4.795 | 0.1878 | 0.1888 |
| f | 1.8373 | 1.8627 | 0.07233 | 0.07333 |
| g | - | R0,130 | - | R0,005 |
| h | 0.100 | 0.130 | 0.004 | 0.005 |
| j | 0.100 | 0.200 | 0.004 | 0.008 |
| k | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| l | 6.000 | - | 0.236 | - |
| m | 5.790 | 5.890 | 0.228 | 0.232 |
| n | 3.000 | 3.100 | 0.118 | 0.122 |
Remarques :
La structure de la pièce de contact femelle est arbitraire. Lors de l'accouplement avec des broches d'un diamètre compris entre 0,498 mm et 0,523 mm, les dimensions doivent répondre aux exigences de coefficient de réflexion, de caractéristiques d'accouplement et de durabilité du connecteur.
