Connecteur coaxial RF 2,4 mm

Description :

Le connecteur de la série 2,4 mm est un connecteur RF haute fréquence conçu pour les applications haute précision et haute fréquence, en particulier pour les occasions de transmission de signaux qui nécessitent une plage de fréquences de transmission de 40 GHz ou même plus. C'est un choix idéal pour fournir des connexions de signaux hautes performances dans la bande de fréquences micro-ondes, les communications à haut débit et les domaines de test et de mesure de précision.

Paramètre :

Principales spécifications techniques :
◆ Impédance caractéristique : 50 Ω
◆ Gamme de fréquences : DC-50 GHz
◆ Résistance d'isolation : ≥5000MΩ
◆ Tension de tenue diélectrique : 500 V (rms)
◆ Rapport d'onde stationnaire de tension (VSWR) : ≤1,35
◆ Cycles d'accouplement : 500 fois

Demander

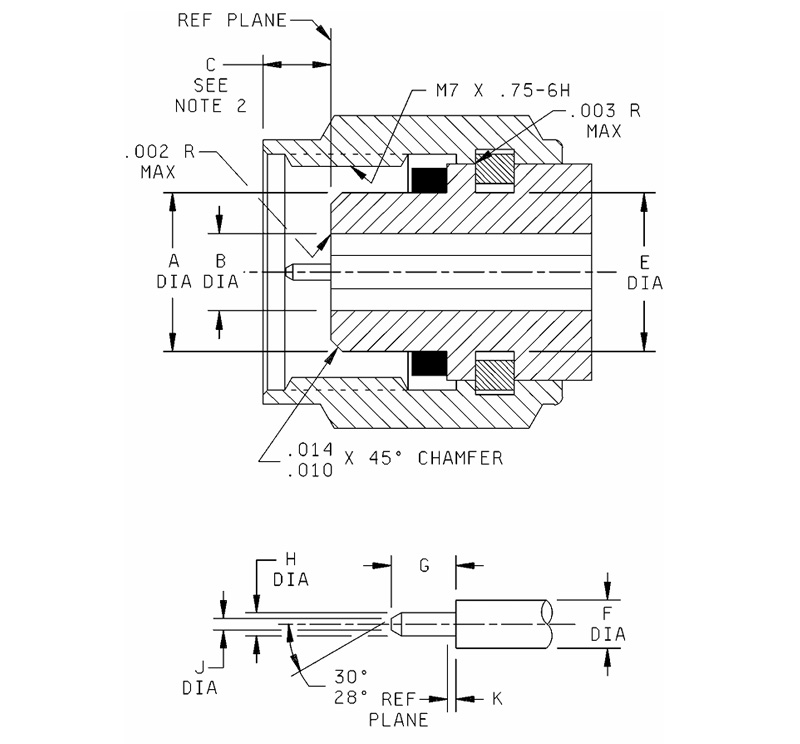

Lettre Millimètres (pouces)
Minimum Maximum
UN 4,725 (.186) 4,75(.187)
B 2,393(.094) 2.408(095)
C 1,85 (0,073) 2,45 (0,096)
E 4,75 (0,187) 4,85(.191)
F 1,035（.0407) 1,05 (0,0413)
G 1,34 (0,053) 1,45 (0,057)
H 0,498(.0196) 0,523 (.0206)
J.. ----------- 0,25 (0,010)
K 0,00 (.000) 0,08 (0,003)

Remarques :
1. La longueur du filetage est à partir de l'extrémité de l'écrou d'accouplement, 4,37 mm (0,172 pouce) minimum, 0,63 mm (0,025 pouce) ± 0,25 mm (0,010 pouce).
2. UNvec écrou d'accouplement poussé vers l'avant.
3. Les dimensions sont en millimètres.
4. Les équivalents pouces-livres sont donnés à titre indicatif uniquement.
5. Contre-alésage de 7 mm (0,276 pouce) minimum.

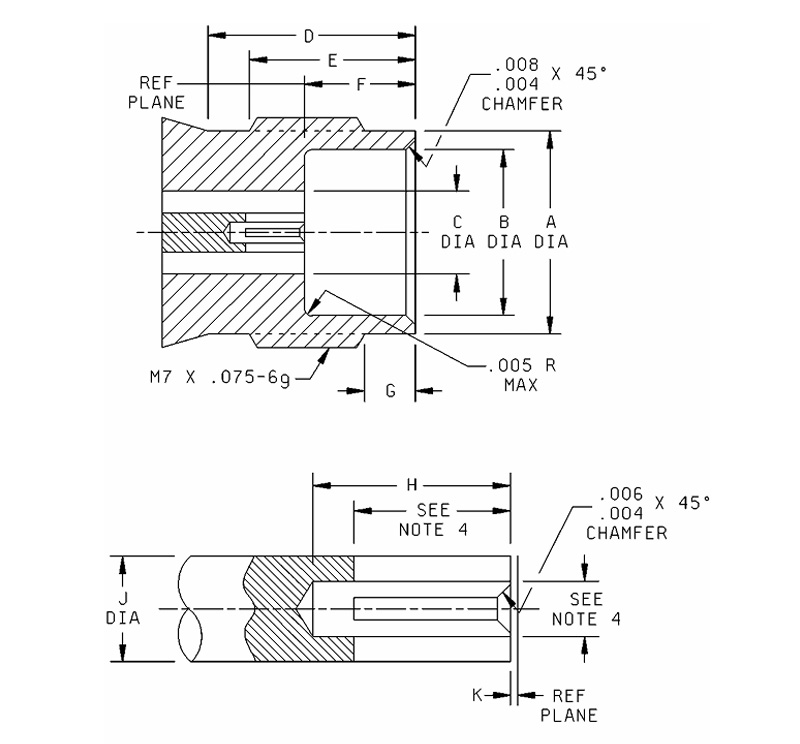

Lettre Millimètres (pouces)
Minimum Maximum
UN 4,725(.186) 4,75 (187)
B 2,393 (0,094) 2,408 (0,095)
C 1,85 (0,073) 2,45 (0,096)
E 4,75 (0,187) 4,85 (.191)
F 1,035（.0407) 1,05 (0,0413)
G 1,34 (0,053) 1,45 (0,057)
H 0,498 (.0196) 0,523(.0206)
J.. -------- 0,25 (0,010)
K 0,00(.000) 0,08 (0,003)

Remarques :
1. La longueur du filetage est à partir de l'extrémité de l'écrou d'accouplement, 4,37 mm (0,172 pouce) minimum, 0,63 mm (0,025 pouce) ± 0,25 mm (0,010 pouce).
2. UNvec écrou d'accouplement poussé vers l'avant.
3. Les dimensions sont en millimètres.
4. Les équivalents pouces-livres sont donnés à titre indicatif uniquement.
5. Contre-alésage de 7 mm (0,276 pouce) minimum.

2,4 mm SÉRIE
  • 2.4-JB2
    2.4-JB2
    Modèle Type de câble
    2.4-JB2 SFT-50-2 670-086
  • 2.4-J125
    2.4-J125
    Modèle Type de câble
    2.4-J125 125
  • 2.4-J230
    2.4-J230
    Modèle Type de câble
    2.4-J230 MILFLEX230
