Comment installer correctement un connecteur coaxial ?

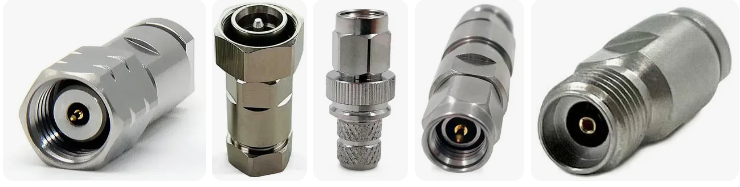

Installation correcte d'un Connecteur coaxial Assure une performance maximale du signal

L'installation correcte d'un connecteur coaxial évite la perte de signal, les interférences et les échecs de connexion. Un connecteur mal installé peut réduire la force du signal de 20 à 50 %, provoquer une connectivité intermittente et même endommager l'équipement connecté. En suivant des étapes précises de dénudage, de positionnement et de sertissage, vous garantissez une transmission stable du signal pour les applications TV, Internet, CCTV ou RF.

Outils requis pour une installation correcte

L'utilisation des outils appropriés améliore la précision et minimise les erreurs d'installation. Les outils essentiels comprennent :

• Coupe-câble coaxial
• Pince à dénuder pour câble coaxial (ajustée pour le type de câble tel que RG6 ou RG59)
• Outil de compression ou de sertissage
• Connecteur coaxial compatible

Des outils de précision peuvent réduire les défauts d'installation de plus 30% par rapport aux méthodes de coupe manuelles.

Processus d'installation étape par étape

Coupez le câble proprement

Utilisez un cutter coaxial pour créer une coupe droite et nette. Une coupe inégale peut entraîner une mauvaise assise du connecteur et une atténuation accrue du signal.

Dénudez le câble à la bonne longueur

Dénuder environ 1/4 pouce (6 mm) de la gaine extérieure et exposer le diélectrique et le conducteur central conformément aux spécifications du connecteur. Évitez de couper ou d'entailler le blindage tressé.

Préparez le blindage

Repliez le blindage tressé uniformément sur la gaine extérieure. Assurez-vous qu'aucun brin ne touche le conducteur central, car cela pourrait provoquer un court-circuit.

Insérez le connecteur coaxial

Poussez fermement le connecteur sur le câble jusqu'à ce que le diélectrique affleure l'ouverture du connecteur. Le conducteur central doit s'étendre sur environ 1 à 2 mm au-delà de la pointe du connecteur.

Sertir ou compresser en toute sécurité

Utilisez un outil de compression ou de sertissage pour verrouiller le connecteur en place. Un connecteur correctement comprimé fournit une liaison mécanique et électrique sécurisée.

Erreurs d'installation courantes et leur impact

L'attention portée aux détails lors de l'installation a un impact direct sur la fiabilité du signal et la longévité du système.

Test du connecteur coaxial installé

Après l'installation, testez la connexion à l'aide d'un testeur de câble ou en vérifiant la force du signal via l'équipement connecté. Une installation correcte devrait entraîner :

• Transmission stable du signal
• Atténuation minimale du signal
• Aucune exposition de blindage visible ni court-circuit

Les installations professionnelles visent souvent une perte de signal en dessous 3 dB par connexion pour maintenir des performances optimales.

Questions courantes sur l'installation du connecteur coaxial

1. Question : Quel type de connecteur dois-je utiliser ?
   R : Choisissez un connecteur compatible avec votre type de câble (par exemple, RG6 ou RG59) et les exigences de votre application.
2. Question : Quelle quantité de conducteur central doit être exposée ?
   R : Généralement 1 à 2 mm au-delà de la pointe du connecteur pour un contact correct.
3. Question : Puis-je réutiliser un connecteur coaxial ?
   R : Les connecteurs à compression ne sont généralement pas réutilisables une fois installés.
4. Question : Pourquoi mon signal est-il faible après l'installation ?
   R : Les causes possibles incluent un dénudage incorrect, un sertissage lâche ou un contact de blindage avec le conducteur central.
5. Question : Un connecteur à compression est-il meilleur qu'un connecteur à visser ?
   R : Oui. Les connecteurs à compression fournissent des connexions mécaniques et électriques plus solides.
6. Question : Dois-je tester chaque connecteur installé ?
   R : Oui. Les tests garantissent l'intégrité du signal et évitent de futurs problèmes de dépannage.
