Comment installer correctement les connecteurs coaxiaux RF : étapes et techniques

Les connecteurs coaxiaux RF sont des composants indispensables dans les systèmes de communication, largement utilisés dans les domaines de la radiodiffusion, de la télévision, des communications sans fil, des radars, des communications par satellite et dans d'autres domaines. Ces connecteurs sont utilisés pour connecter des câbles coaxiaux aux équipements, garantissant la qualité et la stabilité de la transmission du signal. Une installation correcte des connecteurs coaxiaux RF peut non seulement améliorer les performances globales du système, mais également prolonger la durée de vie de l'équipement.

1. Structure de base de Connecteurs coaxiaux RF
Les connecteurs coaxiaux RF se composent généralement des éléments principaux suivants :
Conducteur central : partie centrale qui transmet le signal, généralement en cuivre ou en d'autres matériaux conducteurs.
Couche isolante : isole le conducteur central du conducteur extérieur, généralement en polyéthylène ou en d'autres matériaux à constante diélectrique élevée.
Conducteur externe : généralement un fil de cuivre tressé ou une feuille d'aluminium, agissant comme un fil de terre pour transmettre le courant et protéger contre les interférences électromagnétiques externes.
Connecteur et boîtier : assurent une connexion physique et une protection, généralement constitués de matériaux métalliques (tels que le laiton, l'acier inoxydable).

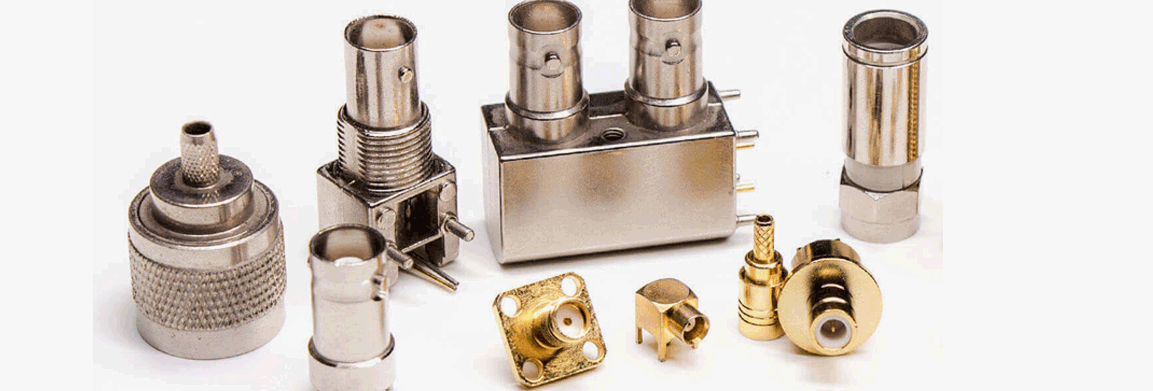

Différents types de connecteurs coaxiaux RF, tels que BNC, SMA, TNC, type N, etc., ont des structures légèrement différentes, mais les principes et étapes d'installation de base sont similaires.

2. Étapes d'installation des connecteurs coaxiaux RF
(1) Préparer les outils et le matériel
Avant l'installation, assurez-vous de disposer des outils et du matériel suivants :
Câble coaxial RF (sélectionnez le modèle et la longueur appropriés)
Connecteur RF (sélectionnez le type de connecteur correspondant, tel que BNC, SMA, etc.)

Outil de dénudage de câble : utilisé pour retirer la couche isolante externe du câble, exposant ainsi le conducteur interne.
Outil de sertissage : Utilisé pour connecter solidement le connecteur au câble.
Couteau d'électricien, pince à dénuder : Utilisé pour dénuder avec précision l'isolation extérieure du câble, exposant ainsi le conducteur intérieur.

(2) Dénudez l'isolation extérieure du câble
Utilisez un outil de dénudage de câble pour dénuder la couche isolante externe du câble, exposant ainsi le conducteur tressé interne et le matériau isolant. Faites attention à la précision lors du dénudage pour éviter d'endommager le conducteur interne ou la couche isolante. Généralement, la longueur dénudée correspond à la longueur d'installation du connecteur ; veuillez vous référer aux exigences du connecteur spécifique utilisé pour connaître la longueur exacte. Retrait de la couche extérieure tressée : Décollez délicatement la couche extérieure tressée du câble à l'aide d'un outil et pliez-la vers l'extérieur. Cela garantit une bonne connexion à la terre.
Exposition du conducteur central : Retirez soigneusement l'isolation intérieure avec un couteau pour exposer le conducteur central. La longueur de la section dénudée dépend généralement des exigences de conception du connecteur.

(3) Insertion du câble dans le connecteur
Insérez le câble préparé dans la borne du connecteur. Assurez-vous que le conducteur central est précisément aligné et entièrement inséré dans le trou intérieur du connecteur, et que la couche tressée et le conducteur extérieur sont en contact ferme avec le boîtier extérieur du connecteur.
Vérifiez l'alignement lors de l'insertion : le conducteur central doit entrer complètement dans le trou du conducteur central du connecteur, en garantissant l'absence de désalignement. Le conducteur tressé extérieur doit être fermement en contact avec le boîtier du connecteur pour garantir une connexion à la terre appropriée pour le signal.

(4 ) Sertissage du connecteur
Utilisez un outil de sertissage pour sertir le connecteur. Cette étape est cruciale pour garantir une connexion sécurisée entre le connecteur et le câble. Pendant le sertissage, assurez-vous que l'outil de sertissage applique une pression uniforme, en fixant solidement le connecteur au câble tout en évitant d'endommager le câble ou le connecteur.

Force de sertissage : La force de sertissage doit être modérée, garantissant une connexion sécurisée sans comprimer excessivement le câble ou le conducteur central.

Vérification de la qualité du sertissage : Après le sertissage, vérifiez que le connecteur est bien fixé et qu'il n'est pas desserré.

(5) Vérification de la connexion globale du connecteur
Après sertissage, vérifiez la qualité de la liaison entre le connecteur et le câble. Confirmez que le conducteur central est étroitement connecté au noyau interne du connecteur, que le conducteur externe est entièrement en contact avec le boîtier du connecteur et qu'il n'y a aucune fuite de signal.
Vérification de la connexion électrique : utilisez un multimètre pour mesurer la connexion électrique du câble afin de vous assurer qu'il n'y a pas de circuits ouverts ou de courts-circuits.
Test de la transmission du signal : si les conditions le permettent, un générateur de signal et un oscilloscope peuvent être utilisés pour tester la qualité de la transmission du signal et vérifier la perte ou les interférences du signal.

(6) Compléter la connexion et assurer la protection
Une fois la connexion terminée, si nécessaire, utilisez une gaine thermorétractable, du ruban adhésif ou d'autres matériaux pour protéger la connexion du câble afin d'éviter que l'eau ou la poussière n'affectent la qualité de la connexion.
Utilisation d'une gaine thermorétractable : Si une imperméabilisation est nécessaire, utilisez une gaine thermorétractable pour sceller le connecteur, en vous assurant que la connexion n'est pas affectée par l'humidité ou une contamination externe.

3. Conseils pour l'installation des connecteurs coaxiaux RF
(1) Choisissez le bon connecteur et le bon câble
Assurez-vous que les spécifications du connecteur correspondent au câble utilisé. Différents types de connecteurs (tels que SMA, BNC, type N, etc.) conviennent à différentes plages de fréquences et scénarios d'application. Choisir le mauvais connecteur peut entraîner une perte ou une instabilité du signal.

(2) Faites attention à la précision lors du dénudage du câble
Lorsque vous dénudez la couche externe du câble, assurez-vous que la longueur dénudée est parfaite, en évitant un dénudage excessif qui expose trop le conducteur central ou endommage la couche isolante. L'utilisation d'outils de dénudage professionnels peut réduire les dommages au câble et garantir une transmission stable du signal.

(3) Évitez le sur-sertissage
Un sertissage excessif peut endommager le conducteur central ou provoquer un mauvais contact. Par conséquent, contrôlez la force de sertissage pour vous assurer que le connecteur est sécurisé mais pas trop serré.

(4) Gardez le câble propre
Lors de l'installation, essayez d'éviter la contamination du câble et du connecteur avec de la poussière, de l'huile ou d'autres polluants. Ces impuretés peuvent affecter la qualité de la transmission du signal et même provoquer une perte de signal.

4. Problèmes courants et solutions
(1) Connecteur lâche
Si le connecteur se desserre après l'installation, vérifiez à nouveau le sertissage pour garantir un sertissage uniforme ou réajustez la longueur de dénudage du câble.

(2) Atténuation du signal
L'atténuation du signal peut être causée par des connecteurs incompatibles, une installation incorrecte ou des câbles endommagés. Vérifiez à nouveau la compatibilité du câble et du connecteur et assurez-vous de la précision de l'installation.

(3) Mauvaise connexion électrique
Une mauvaise connexion électrique peut être due à un sertissage insuffisant, au conducteur qui n'est pas complètement inséré dans le connecteur, etc. Assurez-vous que le conducteur central et le conducteur extérieur sont bien connectés au connecteur.

L'installation de connecteurs coaxiaux RF est une tâche technique qui nécessite une opération minutieuse. Les étapes et techniques d'installation correctes affectent directement la qualité de la transmission du signal et la stabilité du système. Grâce à des opérations précises de dénudage, d'insertion et de sertissage, garantir une connexion sécurisée du connecteur peut améliorer efficacement les performances du système et réduire les interférences du signal.
