Comment choisir le bon adaptateur coaxial RF ?

Les adaptateurs coaxiaux RF sont des composants indispensables dans la communication sans fil, les équipements électroniques et la transmission de signaux. Ils agissent comme des ponts reliant différents câbles et appareils coaxiaux RF, garantissant une transmission stable et efficace du signal. Cependant, avec les nombreux modèles et spécifications d'adaptateurs coaxiaux RF disponibles sur le marché, choisir le bon produit est devenu une préoccupation pour de nombreux ingénieurs et techniciens.
Cet article vous guidera sur la façon de sélectionner l'adaptateur coaxial RF approprié en fonction des différents besoins pour garantir la stabilité et les performances du système.

1. Comprendre les fonctions de base de Adaptateurs coaxiaux RF
Les adaptateurs coaxiaux RF sont des composants électroniques utilisés pour connecter différents types de câbles, appareils ou ports coaxiaux RF. Leurs principales fonctions sont :
Connexion de différents types de ports : les adaptateurs coaxiaux RF peuvent connecter différents types de ports de câbles coaxiaux, tels que BNC, SMA, type N, etc.

Conversion du signal : ils peuvent convertir les signaux d’un type d’interface à un autre, garantissant une transmission fluide du signal.

Réduire la perte de signal : le choix d'un adaptateur coaxial RF de haute qualité peut réduire efficacement l'atténuation du signal et garantir la qualité du signal.

Lors du choix d'un adaptateur, vous devez comprendre son principe de fonctionnement, ses scénarios d'application et ses exigences d'adaptation pour trouver le modèle le plus approprié.

2. Détermination du type d'interface de l'adaptateur

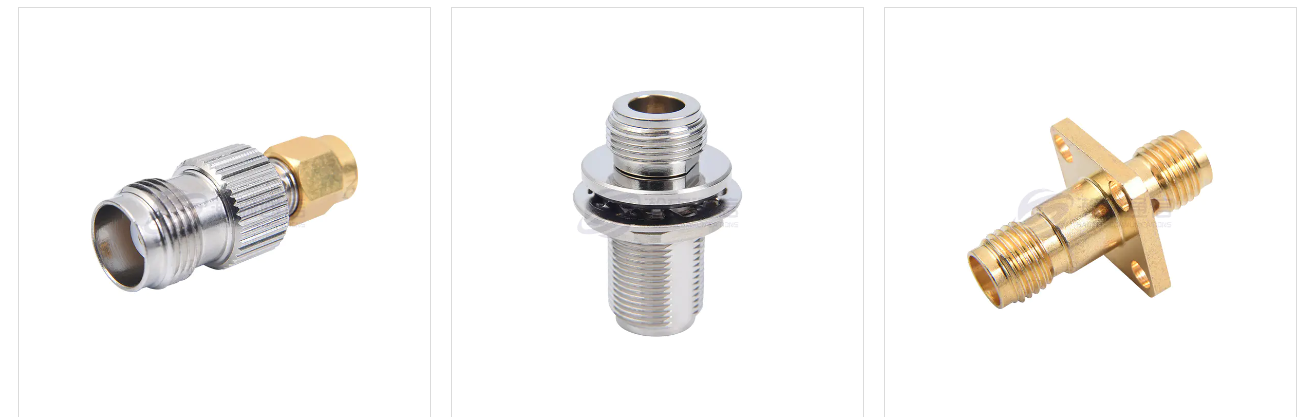

Différents adaptateurs coaxiaux RF conviennent à différents types de câbles coaxiaux et d'interfaces d'appareils, vous devez donc d'abord déterminer le type d'interface que vous utilisez. Les types d'interfaces courants incluent :
SMA (SubMiniature Version A) : Couramment utilisé dans les applications miniaturisées à haute fréquence, telles que les équipements de communication et de test sans fil.

Type N : convient aux applications à haute puissance et à courant élevé, telles que les équipements de stations de base et les systèmes RF.

BNC (Baïonnette Neill-Concelman) : Largement utilisé dans la télédiffusion et la vidéosurveillance, prenant en charge une connexion et une déconnexion rapides.

TNC : similaire au BNC, mais avec une plus grande stabilité, souvent utilisé pour la transmission de signaux haute fréquence.

Assurez-vous que l'adaptateur coaxial RF que vous choisissez est compatible avec l'équipement ou les ports de câble que vous utilisez. Si les types d'interface ne correspondent pas, le signal peut ne pas être transmis correctement, affectant les performances du système.

3. Compte tenu de la plage de fréquences de l'adaptateur
La gamme de fréquences du signal RF a un impact significatif sur la qualité de la transmission du signal. Différents adaptateurs coaxiaux RF sont conçus pour gérer différentes plages de fréquences. Par conséquent, lors de la sélection d'un adaptateur, il est essentiel de s'assurer que sa plage de fréquences de fonctionnement répond aux exigences de l'application. Les plages de fréquences courantes comprennent :

Adaptateurs basse fréquence : conviennent aux applications à basse fréquence, telles que la radiodiffusion et la télévision.

Adaptateurs haute fréquence : adaptés aux applications haute fréquence, telles que les systèmes radar, les communications par satellite et les communications micro-ondes.

Le choix d'un adaptateur coaxial RF avec la plage de fréquences appropriée peut réduire l'atténuation et la distorsion du signal, garantissant ainsi une transmission stable du signal.

4. Sélection du matériau et de la qualité de l'adaptateur
La qualité du matériau de l'adaptateur coaxial RF affecte directement ses performances et sa durabilité.  Généralement, le boîtier et les points de contact de l'adaptateur utilisent des matériaux métalliques tels que le laiton et l'acier inoxydable, qui présentent une bonne conductivité et une bonne résistance à la corrosion. Des adaptateurs de haute qualité peuvent éviter efficacement des problèmes tels que la réflexion du signal, la perte et un mauvais contact.

De plus, les contacts plaqués or constituent une conception haut de gamme courante qui réduit encore davantage la perte de signal et améliore la résistance à la corrosion. Par conséquent, lorsque vous choisissez un adaptateur coaxial RF, essayez de sélectionner des produits avec de bons matériaux et un bon savoir-faire pour garantir le fonctionnement stable à long terme du système.

5. Prise en compte de la perte d'insertion et de la perte de retour de l'adaptateur
Les signaux RF subissent une certaine perte dans l'adaptateur ; les pertes courantes incluent la perte d’insertion et la perte de retour. La perte d'insertion fait référence à la perte d'énergie lorsque le signal traverse l'adaptateur, tandis que la perte de retour fait référence à la proportion d'énergie réfléchie vers la source.

Faible perte d'insertion : le choix d'un adaptateur avec une faible perte d'insertion garantit une perte d'énergie réduite lors de la transmission du signal.

Perte de retour élevée : une perte de retour élevée indique un taux de réflexion du signal plus faible, ce qui signifie une transmission du signal plus fluide.

Dans les applications haute fréquence et haute précision, il est conseillé de choisir des adaptateurs coaxiaux RF avec une faible perte d'insertion et une perte de retour élevée pour garantir une transmission stable du signal.

6. Prise en compte de la durabilité et de l'adaptabilité environnementale de l'adaptateur
Les adaptateurs coaxiaux RF sont généralement utilisés dans divers environnements, notamment en intérieur et en extérieur. Par conséquent, la durabilité de l’adaptateur et son adaptabilité à l’environnement sont également des facteurs importants à prendre en compte lors du choix. Les indicateurs de durabilité courants comprennent :

Plage de température : l'adaptateur doit pouvoir fonctionner de manière stable dans la plage de température requise. Pour les environnements extérieurs ou à haute température, il est crucial de choisir un adaptateur offrant une plage de températures de fonctionnement plus large. Étanche et anti-poussière : certains adaptateurs coaxiaux RF haut de gamme sont conçus avec des caractéristiques imperméables et anti-poussière, ce qui les rend adaptés aux conditions environnementales difficiles.

Le choix d'un adaptateur coaxial RF répondant aux exigences environnementales peut prolonger la durée de vie de l'équipement et améliorer la fiabilité du système.

La sélection de l'adaptateur coaxial RF approprié est cruciale pour garantir une transmission stable du signal et des performances supérieures du système. Le processus de sélection nécessite de prendre en compte plusieurs facteurs, notamment le type d'interface, la plage de fréquences, la qualité des matériaux, la perte d'insertion et la perte de réflexion, l'adaptabilité à l'environnement et le coût. En pratique, comprendre les exigences du système, choisir des adaptateurs de haute qualité et garantir la compatibilité avec l'équipement peut améliorer considérablement la transmission du signal RF et la stabilité de l'équipement.
