Quels sont les dysfonctionnements courants des connecteurs RF ?

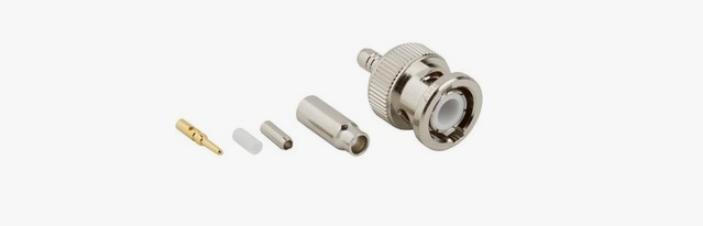

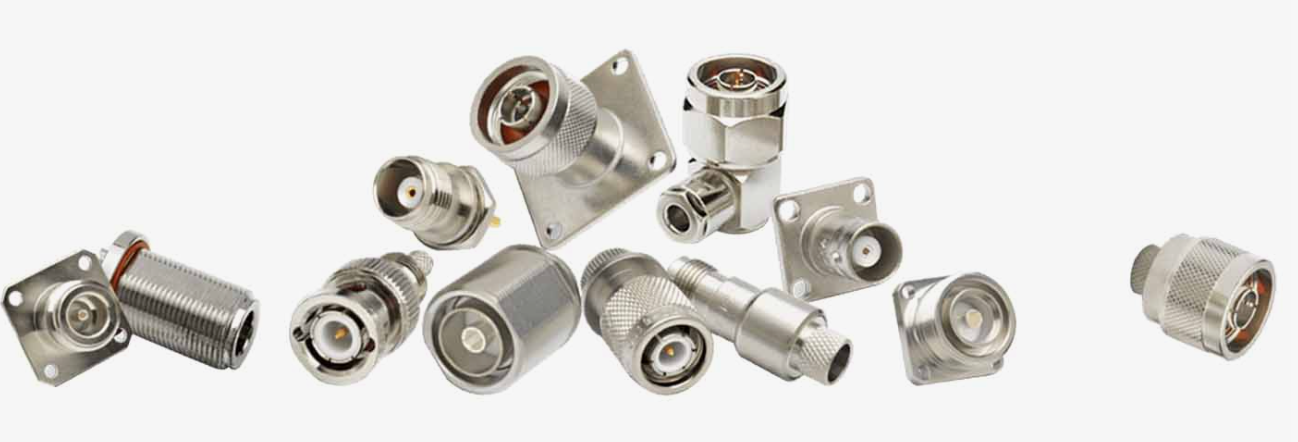

Les connecteurs radiofréquence (RF) jouent un rôle crucial dans les équipements de communication et électroniques modernes, en particulier dans la transmission de signaux haute fréquence. Qu'il s'agisse de communications sans fil, de réseaux 5G, de communications par satellite ou d'applications telles que les systèmes de radiodiffusion, de télévision et de radar, les connecteurs RF doivent garantir la stabilité et l'intégrité du signal. Cependant, dans les applications pratiques, les connecteurs RF peuvent rencontrer divers défauts qui affectent le fonctionnement normal de l'équipement.

1. Commun Connecteur RF Défauts
(1) Atténuation du signal
Phénomène de défaut : l'atténuation du signal se manifeste généralement par une diminution ou une perte totale de la force du signal, entraînant une dégradation de la qualité de la communication, telle qu'un son peu clair ou un bégaiement vidéo.

Causes :
Connecteur endommagé ou vieilli, entraînant un mauvais contact.
Le matériau ou la conception du connecteur n'est pas adapté à la plage de fréquences de transmission.
Câble de signal inapproprié ou utilisation de câbles de connexion de mauvaise qualité.

(2) Mauvais contact
Phénomène de défaut : un mauvais contact entraîne généralement une transmission du signal instable, des déconnexions fréquentes ou l'absence de signal.

Causes :
Contact incomplet entre la fiche du connecteur et la prise.
Broches endommagées sur la fiche ou la prise, empêchant une bonne connexion électrique avec l'autre extrémité.
Fils lâches ou incomplètement verrouillés.

(3) Réflexion du signal haute fréquence
Phénomène de défaut : la réflexion du signal peut provoquer une distorsion de la transmission du signal, se manifestant par des problèmes fréquents d'interférences, de bruit ou d'écho, affectant les performances de l'équipement.

Causes :
Mauvaise adaptation d'impédance du connecteur, ne correspondant pas à l'impédance du câble ou d'autres composants de connexion.
Conception de connecteur déraisonnable, conduisant à une réflexion lors de la transmission du signal.
Connexions desserrées ou entrefers au niveau du joint, provoquant une atténuation et une réflexion du signal.

(4) Court-circuit électrique ou circuit ouvert
Phénomène de défaut : les courts-circuits électriques peuvent provoquer une surcharge de courant, endommager le circuit et même entraîner une panne de l'équipement. Des circuits ouverts entraîneront une incapacité totale à transmettre des signaux.

Causes :
Dommages aux composants métalliques internes du connecteur, interrompant le chemin conducteur.
Broches de connecteur cassées ou mauvais joints de soudure.
Une mauvaise installation ou de fortes vibrations provoquant un mouvement des composants internes du connecteur.

(5) Dommages causés par des facteurs environnementaux
Phénomène de défaut : en extérieur ou dans des environnements spéciaux, les connecteurs peuvent être affectés par les intempéries, l'humidité ou des substances corrosives, entraînant une dégradation des performances ou une panne complète. Raisons :
Une exposition prolongée à des environnements difficiles peut provoquer une oxydation, une corrosion ou une érosion par brouillard salin du connecteur.
Des températures élevées, basses ou des conditions humides peuvent affecter les performances d'étanchéité du connecteur.

2. Méthodes pour résoudre les pannes de connecteur RF
(1) Dépannage des problèmes d'atténuation du signal
Solutions :
Vérifiez la qualité des connecteurs : vérifiez régulièrement que les connecteurs ne sont pas vieillis ou endommagés, en particulier dans les applications de transmission de signaux haute fréquence. Les connecteurs vieillissants peuvent entraîner une perte ou une atténuation du signal.
Utilisez des connecteurs de haute qualité : assurez-vous que les connecteurs RF utilisés sont conçus pour la plage de fréquences du système actuel et utilisez des matériaux présentant de bonnes caractéristiques de transmission, tels que le placage métallique et des matériaux hautement conducteurs.
Vérifiez la correspondance des câbles : assurez-vous que l'impédance du connecteur et du câble correspond. Les normes d'impédance courantes sont 50 Ω et 75 Ω. Choisissez la combinaison de câble et de connecteur appropriée.

(2) Améliorer les mauvais contacts
Solutions :
Réinsérez le connecteur : assurez-vous que le contact entre la fiche et la prise du connecteur est complet. Faites pivoter doucement la fiche pour vous assurer qu’elle est complètement insérée.
Vérifiez les broches du connecteur : vérifiez régulièrement que les broches métalliques du connecteur ne sont pas usées, pliées ou endommagées. Si des problèmes sont détectés, remplacez-les ou réparez-les rapidement.
Serrez les vis : pour les connecteurs RF filetés, assurez-vous que les écrous et les pièces filetées sont serrés pour éviter un mauvais contact dû à un jeu.

(3) Résolution de la réflexion du signal haute fréquence
Solutions :
Vérifiez la correspondance d'impédance : assurez-vous que l'impédance du connecteur RF, du câble coaxial et des autres composants est cohérente. Une inadéquation d'impédance peut entraîner une réflexion du signal et une distorsion accrue du signal.
Utilisez des connecteurs et des accessoires appropriés : Choisissez des connecteurs qui correspondent à l'impédance du câble et de l'équipement, en évitant l'utilisation de composants avec des impédances différentes.
Assurer des connexions serrées : Vérifiez que les connecteurs sont bien en contact et non desserrés, en évitant les espaces d'air qui peuvent provoquer des réflexions.

(4) Résolution des courts-circuits électriques ou des circuits ouverts
Solutions :
Vérifiez l'intérieur du connecteur : Si un court-circuit électrique ou un circuit ouvert se produit, vérifiez l'intérieur du connecteur pour déceler des dommages évidents, tels que des broches cassées, des courts-circuits ou un desserrage.
Remplacez les connecteurs endommagés : en cas de défauts de court-circuit ou de circuit ouvert qui ne peuvent pas être réparés, remplacez rapidement le connecteur RF endommagé.
Faites attention à une installation correcte : assurez-vous que les procédures de fonctionnement correctes sont suivies lors de l'installation pour éviter les dommages causés par un mauvais fonctionnement.

(5) Protéger les connecteurs contre les dommages environnementaux
Solutions :
Choisissez des connecteurs étanches et résistants à la corrosion : Si le connecteur doit être utilisé à l'extérieur ou dans des environnements difficiles, choisissez des connecteurs dotés de caractéristiques étanches, antipoussière et résistantes à la corrosion, tels que ceux avec des indices de protection IP67 ou IP68.
Utilisez un produit d'étanchéité : appliquez un produit d'étanchéité approprié sur l'interface du connecteur pour empêcher l'humidité, la pluie ou le brouillard salin de pénétrer.
Nettoyage et inspection réguliers : pendant l'utilisation, nettoyez régulièrement le connecteur et l'interface du câble pour vous assurer qu'il n'y a pas d'accumulation de saleté, d'huile ou de sel.
