Qu'est-ce qu'un connecteur coaxial RF de type N ?

Le Connecteur coaxial RF de type N est un connecteur coaxial RF fileté universel conçu par Paul Neill des Bell Labs dans les années 1940 ("N" est tiré de la première lettre de son nom de famille). Il présente les caractéristiques d'une puissance élevée, d'une faible perte et d'une haute fréquence et est largement utilisé dans les communications, les radars, les instruments de test et d'autres domaines.

1. Caractéristiques principales du connecteur de type N
(1) Gamme de fréquences
Type standard : 0~11 GHz (certains modèles de précision peuvent atteindre 18 GHz).
Type haute performance (comme le type N de précision) : prend en charge jusqu'à 18 GHz, voire plus (comme 40 GHz).

(2) Adaptation d'impédance
50Ω (grand public, utilisé pour les équipements de communication et de test).
75Ω (moins courant, utilisé dans des scénarios spécifiques tels que la transmission vidéo).

(3) Transport haute puissance
Puissance moyenne : centaines de watts en kilowatts (selon la fréquence et la conception).
Puissance de crête : jusqu'à plusieurs dizaines de kilowatts (applications à impulsions courtes).

(4) Durabilité
Structure de couplage fileté (plus stable que BNC) et forte résistance aux vibrations.
La coque métallique (laiton/acier inoxydable) offre un bon blindage électromagnétique.

(5) Faible perte
Perte d'insertion : <0,1 dB à 3 GHz (modèle de haute qualité).
Rapport d'onde stationnaire de tension (VSWR) : <1,3 : 1 (le type de précision peut atteindre 1,1 : 1).

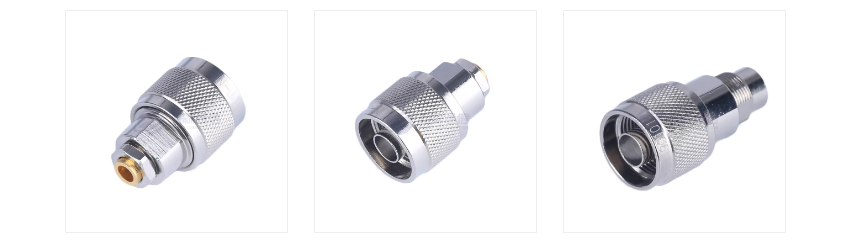

2. Structure du connecteur de type N
(1) Conducteur extérieur (coque)
Matériau métallique (placage or/placage argent/placage nickel), la conception filetée assure une connexion étanche.
(2) Conducteur interne (broche centrale)
Placage or ou argent, offrant un contact à faible résistance.
(3) Milieu isolant
Généralement PTFE (polytétrafluoroéthylène), résistant aux hautes températures et à faible perte diélectrique.
(4) Type d'interface
Mâle : avec broche centrale et filetage extérieur.
Femelle : avec trou central et filetage interne.

3. Points clés pour la sélection d'un connecteur de type N
Adaptation d'impédance : les modèles 50 Ω sont préférés (sauf si 75 Ω est spécifiquement requis).
Exigences de fréquence :
Applications générales (<6 GHz) : type N standard.
Applications haute fréquence (> 11 GHz) : type N de précision (comme la série HPN).
Compatibilité environnementale :
Qualité extérieure/militaire : choisissez un boîtier en acier inoxydable avec une étanchéité étanche (comme IP67).
Applications en laboratoire : modèles plaqués or (réduit la résistance de contact).
Compatibilité des interfaces :
Faites attention au couplage des connecteurs mâle-femelle (tels que les adaptateurs mâle-femelle).

4. Problèmes courants avec les connecteurs coaxiaux RF de type N
(1). Les connecteurs de type N peuvent-ils remplacer le SMA ?
Oui, mais il y a des compromis : les connecteurs de type N offrent une meilleure puissance et durabilité, mais sont plus grands et moins adaptés aux appareils miniaturisés à haute densité. Les connecteurs SMA conviennent mieux aux conceptions compactes haute fréquence (telles que les modules PCB).

(2). Comment éviter d'endommager les connecteurs de type N ?
Fonctionnement correct : Alignez les filetages et serrez (évitez de forcer les vis pour plier l'axe central). Utilisez une clé dynamométrique (couple recommandé : 15~20 in-lb).

(3). Le connecteur de type N nécessite-t-il un entretien régulier ?
Recommandation : Nettoyer régulièrement la surface de contact (chiffon alcoolisé sans poussière). Vérifiez si les fils sont oxydés (remplacez lorsque le placage est usé).
