Qu'est-ce qu'un adaptateur coaxial RF ?

1. Adaptateur coaxial RF : Définition et principe de fonctionnement
Les adaptateurs coaxiaux RF sont des composants clés de l'ingénierie RF, principalement utilisés pour connecter des câbles coaxiaux et des connecteurs de différents types ou tailles d'interface, garantissant une faible perte, une stabilité élevée et une adaptation d'impédance pendant la transmission du signal. Ils jouent un rôle essentiel dans les communications sans fil, les tests et mesures, l'aérospatiale et l'électronique grand public, résolvant les incompatibilités d'interface entre les appareils tout en garantissant l'intégrité des signaux haute fréquence. Les adaptateurs coaxiaux RF servent principalement à modifier les méthodes de connexion, à convertir les types d'interface ou à s'adapter à des appareils ayant des exigences de fréquence et d'impédance différentes.

La structure centrale d'un adaptateur coaxial RF se compose d'un conducteur externe (une coque métallique, généralement en laiton plaqué or ou en alliage d'aluminium), d'un conducteur interne (une broche conductrice centrale, souvent en cuivre plaqué or ou en cuivre-béryllium), d'un milieu isolant (tel que le PTFE) et d'une structure de connecteur spécifique (telle que SMA, de type N ou BNC). Le conducteur externe assure un blindage électromagnétique et une protection mécanique, tandis que le conducteur interne transmet le signal et que le milieu isolant isole les conducteurs interne et externe et maintient l'adaptation d'impédance.

Dans la transmission de signaux RF, les principes de fonctionnement de l'adaptateur reposent principalement sur l'adaptation d'impédance continue, le confinement du champ électromagnétique et la suppression de mode. L'adaptation d'impédance est obtenue grâce au rapport soigneusement conçu entre les diamètres des conducteurs intérieur et extérieur et à la constante diélectrique du matériau diélectrique, garantissant que la transmission du signal évite les réflexions causées par les changements d'impédance (généralement mesurées par le rapport d'onde stationnaire de tension (VSWR), avec une valeur idéale de 1:1). Le confinement du champ électromagnétique repose sur l'effet de blindage du conducteur externe, confinant les ondes électromagnétiques au conducteur interne, empêchant ainsi les fuites de signal et les interférences externes. De plus, la conception structurelle optimisée supprime les modes d'ordre supérieur (tels que les modes TE/TM), garantissant une transmission stable du mode TEM principal, réduisant ainsi la distorsion du signal.

Les performances des adaptateurs coaxiaux RF sont déterminées par plusieurs paramètres clés, notamment la plage de fréquences (par exemple, DC-18 GHz), l'impédance (généralement 50 Ω ou 75 Ω), le rapport d'ondes stationnaires de tension (VSWR), la perte d'insertion (atténuation d'énergie pendant la transmission du signal) et la tenue en puissance (puissance admissible maximale). Par exemple, dans les systèmes de communication 5G, les adaptateurs doivent prendre en charge les bandes haute fréquence (telles que 3,5 GHz ou les ondes millimétriques (28 GHz)) tout en maintenant une faible perte d'insertion pour éviter l'atténuation du signal qui affecte la qualité de la communication. Dans les applications à haute puissance (telles que les systèmes radar ou de diffusion), la gestion de la puissance et les performances de dissipation thermique deviennent des considérations de sélection importantes.

Dans les applications pratiques, la sélection de l'adaptateur nécessite une prise en compte approfondie du type d'interface, de la fréquence de fonctionnement, des exigences d'alimentation et des conditions environnementales. Les types d'adaptateurs courants incluent SMA vers type N et BNC vers SMA. Différentes interfaces ont des structures mécaniques et des caractéristiques électriques variables, il est donc crucial de garantir une parfaite adéquation entre l'adaptateur et le connecteur. De plus, une utilisation à long terme peut provoquer une oxydation ou une usure mécanique de la surface de contact, augmentant la résistance de contact et ayant un impact sur la transmission du signal. Pour résoudre ces problèmes, l'usinage de haute précision (comme le contrôle de la concentricité du conducteur interne à 0,05 mm près) et le placage à l'or en surface sont largement utilisés pour réduire la résistance de contact et améliorer la durabilité.

Scénarios d'application typiques
Test et mesure : connexion d'équipements de test avec différentes interfaces (telles que des analyseurs de réseaux vectoriels)
Systèmes de communication : adaptateurs entre les antennes des stations de base et les modules RF
Militaire et aérospatial : adaptateurs pour interfaces de différentes formes dans les systèmes de communication radar et satellite
Electronique Grand Public : R&D et débogage d'appareils 5G et de modules Wi-Fi

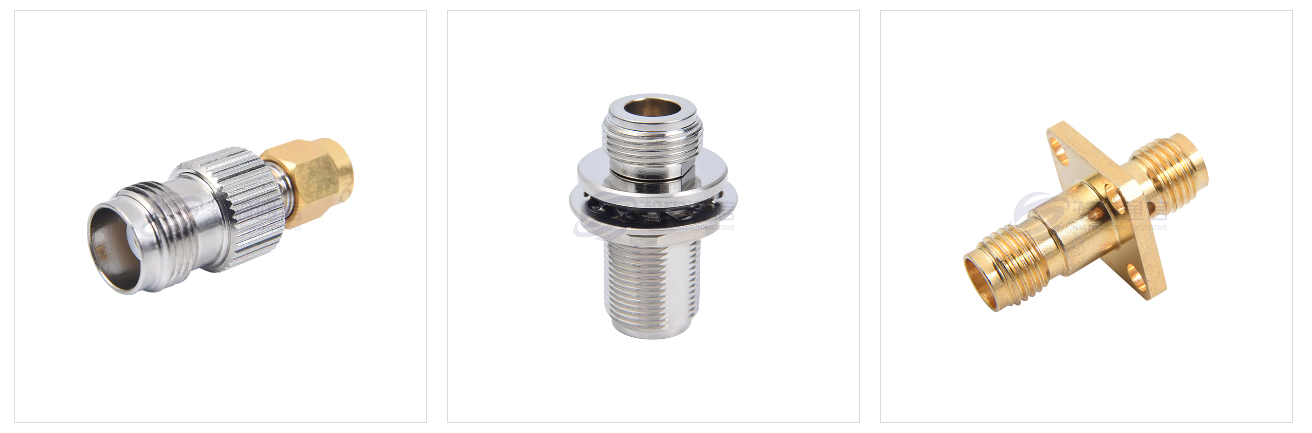

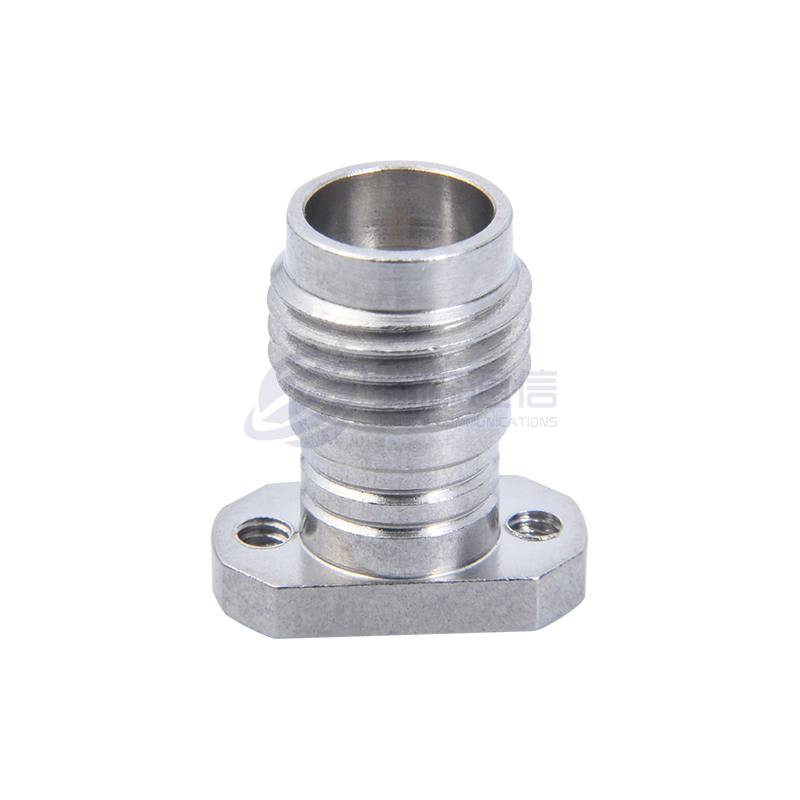

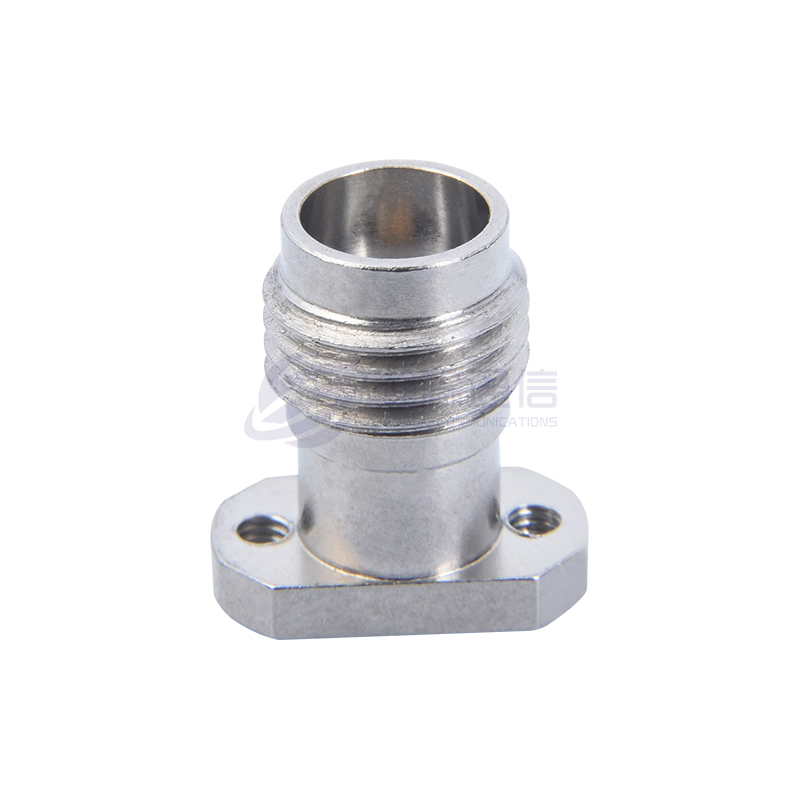

Composants structurels
Un adaptateur coaxial RF se compose des composants de base suivants :
Conducteur externe (coque) : généralement fabriqué en métal (comme le laiton plaqué or), offrant un blindage et une protection mécanique
Conducteur interne : la broche conductrice centrale responsable de la transmission du signal, généralement en cuivre plaqué or ou en cuivre au béryllium
Isolation : matériaux tels que le PTFE (polytétrafluoroéthylène) qui isolent les conducteurs internes et externes et maintiennent l'adaptation d'impédance
Interface : Filetée, à encliquetage ou autres méthodes de connexion (telles que SMA, type N, BNC, etc.)

2. La fonction d'un adaptateur coaxial RF
Les adaptateurs coaxiaux RF jouent un rôle crucial dans les systèmes RF. Leurs fonctions principales peuvent être résumées comme suit :

Pont de conversion d'interface
La fonction principale d'un adaptateur coaxial RF est de convertir entre différents types et spécifications de connecteurs RF. Dans les applications pratiques, les disparités entre les ports de l'appareil et les interfaces de câble sont courantes, par exemple lorsqu'un instrument de test utilise un connecteur de type N et que l'appareil testé dispose d'un connecteur SMA. La conception mécanique sophistiquée de l'adaptateur permet une connexion transparente entre différents types de connecteurs, tels que SMA femelle et mâle de type N, éliminant ainsi les problèmes de configuration du système causés par une incompatibilité d'interface.

Garantie de transmission du signal
Les adaptateurs coaxiaux RF de haute qualité garantissent la continuité de l'impédance pendant la transmission du signal grâce à un contrôle strict de l'impédance (généralement 50 Ω ou 75 Ω). Leur structure concentrique interne de haute précision, combinée à des matériaux diélectriques à faibles pertes (tels que le PTFE), maintient le rapport de réflexion du signal (VSWR) inférieur à 1,5 : 1, réduisant ainsi efficacement l'impact des ondes stationnaires sur les performances du système. Dans les bandes de fréquences inférieures à 6 GHz, les adaptateurs de haute qualité peuvent atteindre une perte d'insertion inférieure à 0,3 dB.

Hub d'extension du système
Dans les systèmes RF complexes, les adaptateurs permettent la distribution et le routage de signaux multi-trajets. En combinant différents types d'adaptateurs, les ingénieurs peuvent créer des systèmes de test de manière flexible. Par exemple, utiliser un adaptateur double femelle pour diviser un signal unique en deux, ou utiliser un adaptateur à angle droit pour rediriger un signal afin de l'adapter à un espace confiné. Cette flexibilité est particulièrement importante dans les scénarios limités en espace, tels que les installations de stations de base et les systèmes RF embarqués.

Composants clés de test et de mesure
Lors des tests de paramètres RF, la qualité de l'adaptateur a un impact direct sur la précision des mesures. Les appareils tels que les analyseurs de réseaux vectoriels s'appuient sur des adaptateurs pour se connecter au DUT (appareil sous test). L'inadéquation d'impédance, la perte et d'autres caractéristiques de l'adaptateur sont prises en compte dans les résultats de mesure. Par conséquent, les adaptateurs de qualité métrologique utilisent généralement un diélectrique à air et un placage or pour maintenir d'excellentes caractéristiques d'adaptation d'impédance (VSWR < 1,2:1), même dans la bande des 18 GHz.

Adaptable aux environnements spéciaux
Les adaptateurs sont disponibles dans une variété de modèles spécialisés pour différents scénarios d'application :
Les adaptateurs haute tension disposent d'une isolation renforcée et peuvent supporter des tensions supérieures à 10 kV.
Les adaptateurs haute puissance utilisent un placage d'argent et un refroidissement forcé, avec une capacité de puissance allant jusqu'à 500 W.
Les adaptateurs triaxiaux fournissent une couche de blindage supplémentaire pour les applications de mesure sensibles.
Les adaptateurs antidéflagrants répondent aux exigences des emplacements dangereux tels que les produits pétrochimiques.

Interface de maintenance du système
Les adaptateurs fournissent une solution de transition d’interface pour la maintenance et les mises à niveau des équipements. Lorsque les normes d'interface pour les équipements plus anciens sont mises à jour, les adaptateurs permettent la compatibilité entre les anciens et les nouveaux équipements sans remplacer l'ensemble du système, ce qui réduit considérablement les coûts de mise à niveau. Par exemple, lors de la mise à niveau des stations de base 4G vers 5G, les adaptateurs N vers 7/16 sont largement utilisés pour maintenir la compatibilité avec les systèmes d'alimentation existants.

Qualité du signal optimisée
Les adaptateurs hautes performances utilisent des fonctionnalités de conception spécialisées pour améliorer l'intégrité du signal :
La structure de transformation d'impédance échelonnée élargit la bande de fréquence de fonctionnement
Le matériau diélectrique à gradient constant réduit les réflexions d'interface
Le filtrage intégré supprime les interférences dans des bandes de fréquences spécifiques
Le scellement électromagnétique améliore les performances CEM.

Les adaptateurs coaxiaux RF sont utilisés dans différents domaines comme suit :
(1). Communications
Connexion de la station de base et de l'antenne : utilisée pour faire correspondre les câbles RF avec différentes interfaces afin de garantir la qualité de la transmission du signal.
Conversion fibre optique et RF : réalisez l'adaptation d'interface des signaux optiques et des signaux RF dans les systèmes de communication hybrides.
Communications par satellite : connectez les équipements et les antennes des stations au sol par satellite pour garantir une transmission à faible perte des signaux haute fréquence.
(2). Test et mesure
Analyseur de réseau : s'adapte aux ports de test avec différentes interfaces, telles que le type N vers SMA.
Analyseur de spectre : connectez des sondes ou des antennes de spécifications différentes pour élargir la plage de test.
Générateur de signaux : faites correspondre les ports de sortie avec l'appareil testé pour réduire la perte de réflexion.
(3). Aéronautique et défense
Système radar : s'adapte aux composants RF de différentes bandes de fréquences pour garantir l'intégrité du signal.
Équipement de communication militaire : réalisez une conversion d'interface rapide dans les radios de terrain et les systèmes de guerre électronique.
Systèmes de satellites et de missiles : utilisés pour la transmission de signaux haute fréquence et s’adaptant aux environnements difficiles.
(4). Matériel médical
Bobine radiofréquence IRM : connecte la bobine au système d’imagerie pour assurer la stabilité du signal haute fréquence.
Équipement d'ablation RF : adapte la sonde de traitement à l'hôte pour assurer l'efficacité de la transmission énergétique.
(5). Electronique automobile
Radar monté sur véhicule (radar à ondes millimétriques) : s'adapte aux modules radar et équipements de test 77 GHz/79 GHz.
Véhicule à tout (V2X) : connecte l'antenne au module de communication pour prendre en charge la transmission du signal 5G/C-V2X.
(6). Radiodiffusion et télévision
Émetteur RF : correspond aux alimentations et aux amplificateurs avec différentes interfaces.
Réception TV par satellite : convertit l'interface entre le LNB et le récepteur (comme le type F en type N).
(7). Industrie et Internet des objets
Système RFID : connecte le lecteur et l'antenne pour optimiser les performances d'identification par radiofréquence.
Réseau de capteurs sans fil : s'adapte aux modules de communication avec différentes bandes de fréquences, comme LoRa et ZigBee.
(8). Recherche scientifique et éducation
Expériences radiofréquences en laboratoire : connectez de manière flexible divers équipements de test, tels que des oscilloscopes et des sources de signaux. Démonstration pédagogique : aide les étudiants à comprendre les principes de l'adaptation des interfaces RF et de la transmission du signal.

3. Défauts courants des adaptateurs coaxiaux RF
Les adaptateurs coaxiaux RF, en tant que connecteurs clés dans la transmission des signaux RF, sont largement utilisés dans les communications, les tests et mesures, l'aérospatiale, les équipements médicaux et d'autres domaines. Leurs performances ont un impact direct sur la qualité de transmission du signal et la stabilité du système. Cependant, en cas d'utilisation à long terme ou de mauvais fonctionnement, les adaptateurs peuvent développer divers défauts, entraînant une atténuation du signal, des réflexions et même une panne du système. Les informations suivantes détaillent les défauts courants des adaptateurs coaxiaux RF et leurs causes, ainsi que les recommandations de prévention et de maintenance correspondantes.

Les défauts de l'adaptateur coaxial RF peuvent généralement être classés comme suit : mauvais contact, dommages mécaniques, inadéquation d'impédance, dégradation des performances électriques, défaillance du joint, réponse en fréquence anormale et augmentation excessive de la température. Ces défauts peuvent se produire indépendamment ou conjointement les uns avec les autres, impactant collectivement les performances de l'adaptateur.

Un mauvais contact est l’un des défauts les plus courants des adaptateurs coaxiaux RF. Cela se manifeste par une transmission intermittente du signal, une perte d'insertion accrue ou un rapport d'ondes stationnaires (VSWR) élevé. Un mauvais contact peut être causé par divers facteurs, l’oxydation de l’interface étant le plus courant. Les connecteurs adaptateurs sont généralement plaqués or ou argent pour améliorer la conductivité et la résistance à la corrosion. Cependant, une exposition prolongée à l'humidité, au brouillard salin ou à une contamination chimique peut provoquer l'usure ou l'oxydation du placage, augmentant ainsi la résistance de contact. De plus, des branchements et débranchements fréquents ou une manipulation brutale peuvent déformer les broches ou les prises, empêchant ainsi une connexion sécurisée. Les adaptateurs filetés (tels que le type N et SMA) qui ne sont pas correctement serrés peuvent également entraîner une transmission du signal instable. Dans des cas extrêmes, un mauvais contact peut provoquer un arc électrique, endommageant davantage l'adaptateur ou l'appareil connecté.

Les dommages mécaniques sont une autre défaillance courante, se manifestant par des boîtiers fissurés, des filetages dénudés ou des connecteurs déformés. Les boîtiers d'adaptateurs coaxiaux RF sont généralement fabriqués en métal (comme le laiton ou l'acier inoxydable) pour offrir un bon blindage et une bonne résistance mécanique, mais ils peuvent toujours être endommagés par un impact externe, un couple excessif ou une contrainte mécanique prolongée. Par exemple, l'application d'un couple excessif avec une clé lors de l'installation peut dénuder les filetages ou déformer le boîtier, affectant ainsi la transmission du signal. De plus, le conducteur central de l'adaptateur est fragile et peut se plier ou se casser s'il n'est pas aligné lors du branchement et du débranchement, ce qui a un impact important sur les performances électriques. Les environnements de vibrations ou de chocs (tels que les applications automobiles et aéronautiques) augmentent le risque de dommages mécaniques. Des adaptateurs de haute fiabilité et des mesures anti-desserrage sont donc essentiels.

L'inadéquation d'impédance est une préoccupation particulière dans les systèmes RF. Si l'adaptateur ne correspond pas à l'impédance du système, cela peut provoquer des réflexions du signal, une augmentation du rapport d'ondes stationnaires (SWR) et même endommager l'émetteur. Les systèmes RF standard utilisent généralement des impédances de 50 Ω ou 75 Ω. Le mélange d'adaptateurs avec différentes impédances (comme l'utilisation d'un adaptateur 50 Ω dans un système 75 Ω) peut introduire des discontinuités d'impédance importantes, provoquant des réflexions du signal. De plus, des écarts dimensionnels au sein des conducteurs internes de l'adaptateur ou des matériaux diélectriques de qualité inférieure peuvent provoquer des écarts d'impédance par rapport à la valeur nominale. Par exemple, certains adaptateurs peu coûteux peuvent utiliser des matériaux diélectriques non standard avec des constantes diélectriques instables, ce qui entraîne des fluctuations d'impédance lors de la transmission du signal haute fréquence. Dans les applications haute fréquence telles que les ondes millimétriques, la précision de fabrication des adaptateurs est particulièrement critique pour l'adaptation d'impédance. Des erreurs dimensionnelles aussi petites que des microns peuvent dégrader considérablement les performances.

La dégradation des performances électriques est une défaillance progressive qui peut survenir dans les adaptateurs coaxiaux RF au fil du temps. Cela se manifeste principalement par une perte d’insertion accrue, des interférences sonores ou une réponse en fréquence inégale. Les causes de dégradation des performances électriques comprennent le vieillissement du diélectrique interne, la contamination de la surface du conducteur ou de mauvais joints de soudure. Par exemple, le polytétrafluoroéthylène (PTFE), un matériau diélectrique courant pour les adaptateurs, offre d'excellentes caractéristiques haute fréquence et résistance à la température. Cependant, il peut vieillir dans des conditions prolongées de température élevée, provoquant des modifications de la constante diélectrique et affectant ainsi la transmission du signal. De plus, la poussière, l'huile ou d'autres contaminants pénétrant dans l'adaptateur peuvent augmenter la résistance de contact ou introduire une capacité/inductance parasite supplémentaire, ayant un impact sur les signaux haute fréquence. Une mauvaise soudure (telle qu'une soudure lâche entre le conducteur interne et le connecteur) peut également provoquer une intermittence du signal ou introduire une distorsion non linéaire.

Les défauts d’étanchéité affectent principalement les adaptateurs étanches à l’eau et à la poussière, se manifestant par une infiltration d’eau interne, une corrosion par brouillard salin ou une dégradation des performances électriques. Les adaptateurs utilisés dans les équipements de communication extérieurs, les radars automobiles ou les équipements électroniques marins nécessitent généralement un certain niveau de protection (tel que IP67). Le vieillissement, les dommages ou une mauvaise installation de la bague d'étanchéité (par exemple en ne serrant pas l'écrou étanche) peuvent permettre à l'humidité ou au brouillard salin de pénétrer et de corroder le conducteur interne ou le matériau diélectrique. En cas de fluctuations extrêmes de température, le matériau d'étanchéité peut également perdre son élasticité en raison de la dilatation et de la contraction thermique, ce qui dégrade encore davantage les performances d'étanchéité. Un défaut d’étanchéité affecte non seulement les performances électriques, mais peut également provoquer des courts-circuits ou des dommages matériels. Par conséquent, une inspection régulière du joint de l’adaptateur est essentielle dans les environnements difficiles.

Une réponse en fréquence anormale fait référence à l'adaptateur qui subit une atténuation significative du signal ou un changement de résonance dans certaines bandes de fréquences. Les adaptateurs coaxiaux RF sont généralement optimisés pour des bandes de fréquences spécifiques, et une utilisation en dehors de leur plage de fréquences nominale peut dégrader les performances. Par exemple, un adaptateur SMA standard est généralement évalué à 18 GHz. Cependant, des limitations structurelles peuvent introduire une perte d'insertion ou une résonance importante lorsqu'elles sont utilisées dans des bandes d'ondes millimétriques (par exemple 40 GHz). De plus, une déformation interne de l'adaptateur (telle qu'un conducteur central plié ou un matériau diélectrique inégal) peut modifier ses paramètres de capacité ou d'inductance distribués, conduisant à une réponse en fréquence anormale. Dans les systèmes haut débit ou ultra haut débit, la planéité des fréquences de l'adaptateur est particulièrement importante, et des modèles hautes performances sont essentiels pour garantir l'intégrité du signal.

L'augmentation excessive de la température est un problème courant avec les adaptateurs dans les applications haute puissance, se manifestant par un boîtier chaud, voire brûlant. Pendant la transmission du signal RF, la résistance de contact et la perte diélectrique de l'adaptateur se transforment en chaleur. Une dissipation thermique insuffisante ou un dépassement de la puissance nominale peuvent entraîner une élévation excessive de la température. Par exemple, dans les émetteurs de radiodiffusion ou les systèmes radar, les adaptateurs doivent résister à des niveaux de puissance moyens de plusieurs centaines de watts, voire de kilowatts. Si le contact est mauvais ou si le matériau a une mauvaise conductivité thermique (comme un boîtier métallique de mauvaise qualité), la chaleur peut s'accumuler et endommager la structure interne. Des températures élevées et prolongées peuvent également accélérer le vieillissement diélectrique et la défaillance des joints, réduisant ainsi davantage la durée de vie de l'adaptateur.

Pour réduire les pannes de l'adaptateur coaxial RF, les mesures de prévention et de maintenance suivantes peuvent être prises : Tout d'abord, installez correctement l'adaptateur et serrez le connecteur conformément aux spécifications de couple recommandées par le fabricant, en évitant un serrage excessif ou insuffisant. Deuxièmement, inspectez régulièrement l'état de l'adaptateur, nettoyez le connecteur (avec de l'alcool absolu) et vérifiez les signes d'oxydation ou d'usure. Troisièmement, assurez-vous de l'adaptation d'impédance et évitez de mélanger des adaptateurs ou des câbles avec des impédances différentes. Quatrièmement, choisissez des modèles étanches et résistants à la corrosion pour les environnements extérieurs ou difficiles, et inspectez régulièrement les joints. Enfin, évitez d'overclocker ou de surcharger l'adaptateur et sélectionnez une puissance nominale et une plage de fréquences qui répondent aux exigences de l'application.

En résumé, les pannes des adaptateurs coaxiaux RF impliquent plusieurs facteurs, notamment des facteurs mécaniques, électriques et environnementaux. Une sélection appropriée, un fonctionnement standardisé et un entretien régulier peuvent prolonger considérablement sa durée de vie et garantir la stabilité du système. Dans les applications ayant des exigences de fiabilité élevées (telles que les communications aérospatiales et militaires), il est recommandé de sélectionner des adaptateurs de haute qualité et d'établir un processus de test strict pour garantir un fonctionnement stable à long terme.

Résumé tabulaire des pannes courantes des adaptateurs coaxiaux RF :

Notes supplémentaires :
Recommandations de maintenance préventive :
Inspectez régulièrement l'apparence et les performances électriques de l'adaptateur (par exemple, testez le taux d'ondes stationnaires avec un analyseur de réseau).
Utilisez des filetages anti-desserrage ou des mécanismes de verrouillage (par exemple, filetage inversé SMA) dans des environnements vibrants.
Effectuez une simulation thermique ou des tests d’augmentation de température réelle avant les applications haute puissance.

Considérations de sélection :
Pour les applications haute fréquence, les adaptateurs air-diélectriques ou PTFE à faibles pertes sont préférés.
Pour les environnements difficiles (par exemple, les applications militaires et aérospatiales), choisissez des adaptateurs avec des connecteurs plaqués or et une construction entièrement en acier inoxydable.

4.Comment prolonger la durée de vie des adaptateurs coaxiaux RF ?
Prolonger la durée de vie de l'adaptateur coaxial RF nécessite une utilisation correcte, un entretien quotidien, une gestion environnementale et d'autres aspects. Voici quelques mesures clés :

(1). Utilisation et fonctionnement corrects
Évitez les branchements et débranchements fréquents : des branchements et débranchements répétés useront la surface de contact métallique de l'interface, entraînant une inadéquation d'impédance ou une perte de signal. Essayez de vous déconnecter uniquement lorsque cela est nécessaire. Alignez le connecteur et serrez : assurez-vous que les connecteurs mâles et femelles sont alignés avant de les tourner et de les serrer pour éviter un désalignement du filetage ou des dommages au filetage croisé. Utilisez un couple approprié : un serrage excessif endommagera les filetages et un serrage trop lâche entraînera un mauvais contact. Après un serrage manuel, vous pouvez utiliser une clé dynamométrique pour serrer selon la valeur recommandée par le fabricant. Ne pas faire fonctionner sous tension : assurez-vous que l'appareil est éteint avant de le brancher et de le débrancher pour éviter qu'une décharge d'arc n'endommage les points de contact.
(2). Protection physique
Évitez les contraintes mécaniques : évitez de plier, de tirer ou de forcer latéralement sur l'adaptateur, en particulier lors de la connexion des câbles. Utilisez des adaptateurs à angle droit ou des supports de câbles pour réduire le stress. Gardez l'interface propre : couvrez-la avec un capuchon anti-poussière lorsqu'elle n'est pas utilisée pour éviter la poussière, l'huile ou l'oxydation. Les antioxydants peuvent être utilisés dans des environnements humides. Évitez les chutes ou les chocs : la structure interne de l'adaptateur de précision est facilement endommagée par un impact, alors manipulez-la avec précaution.
(3). Gestion environnementale
Contrôlez la température et l'humidité : une température élevée accélère l'oxydation du métal et l'humidité peut facilement provoquer de la corrosion. Il est recommandé de l'utiliser dans un environnement avec une température de 10-30 ℃ et une humidité <60 %. Sélectionnez un adaptateur scellé dans des conditions extrêmes. Anti-corrosion et anti-poussière : les adaptateurs avec des interfaces plaquées or ou en acier inoxydable doivent être sélectionnés pour les environnements industriels ou extérieurs et nettoyés régulièrement. (4). Entretien régulier Nettoyer l'interface : Essuyer la surface de contact avec de l'alcool anhydre et un chiffon non pelucheux. Les taches tenaces peuvent être éliminées avec un nettoyant spécial. Évitez d'utiliser des matériaux abrasifs. Vérifiez l'usure et les dommages : vérifiez régulièrement l'interface pour détecter les rayures, la rouille ou la déformation, testez la qualité du signal et remplacez-la à temps en cas d'anomalie. Lubrifier le filetage (facultatif) : Certains adaptateurs peuvent être lubrifiés avec une petite quantité de graisse silicone, mais assurez-vous que cela n'affecte pas les performances électriques.
(5). Sélectionnez l'adaptateur approprié
Spécifications correspondantes : assurez-vous que les paramètres tels que l'impédance (telle que 50 Ω/75 Ω), la plage de fréquence et la capacité de puissance répondent aux exigences du système pour éviter les surcharges.
Préférez des matériaux de haute qualité : les interfaces plaquées or sont plus résistantes à la corrosion que les interfaces nickelées, et les matériaux isolants PTFE ont des performances plus stables à hautes fréquences.
(6). Précautions de stockage
Conserver dans un endroit sec : lorsqu'il n'est pas utilisé pendant une longue période, placez-le dans un sac antistatique et ajoutez un déshydratant pour éviter toute exposition à l'air.
Évitez l'empilage : stockez-le sans serrer pour éviter que l'interface ne soit comprimée et déformée.
(7). Autres suggestions
Utilisez des câbles adaptateurs au lieu de brancher et débrancher fréquemment : si une interface doit être commutée fréquemment, un adaptateur fixe à câble court peut être utilisé pour réduire l'usure.
Étalonnage et tests réguliers : lorsque vous utilisez des applications haute fréquence, utilisez régulièrement un analyseur de réseau pour détecter la dégradation des performances de l'adaptateur.

5.Guide de nettoyage de l'adaptateur coaxial RF
(1). Préparation avant le nettoyage
Outils requis
Chiffon non pelucheux ou coton-tige (tel qu'un chiffon pour lentilles, un chiffon en microfibre)
Alcool absolu (alcool isopropylique IPA à 99 %) ou nettoyant électronique spécial (tel que DeoxIT D5)
Bidon d'air comprimé ou souffleur d'air (pour enlever la poussière)
Brosse douce (matériau non métallique, pour éviter les rayures)
Gants antistatiques (pour éviter que les décharges électrostatiques n'endommagent les composants sensibles)
Précautions
Fonctionnement hors tension : assurez-vous que l'appareil est éteint avant le nettoyage pour éviter tout risque de court-circuit ou de choc électrique.
Évitez les solvants corrosifs : les nettoyants contenant du chlore ou de l'ammoniaque (comme l'eau pour verre, WD-40) peuvent endommager le revêtement.
Fonctionnement doux : évitez les rayures dures, en particulier sur les interfaces plaquées or, pour éviter l'usure.
(2). Étapes de nettoyage
Étape 1 : dépoussiérage préliminaire
Utilisez de l'air comprimé ou un souffleur d'air pour souffler la poussière et les débris sur la surface et l'interface de l'adaptateur.
S'il y a des particules tenaces, utilisez une brosse douce pour les balayer délicatement (évitez les brosses métalliques pour éviter les rayures).
Étape 2 : Nettoyer la surface de contact (mâle/femelle)
Trempez une petite quantité d'alcool anhydre ou de nettoyant électronique (ne pas vaporiser directement pour éviter que le liquide ne pénètre dans la couche isolante).
Essuyez délicatement avec un chiffon non pelucheux ou un coton-tige :
Pour les filetages extérieurs (mâle) : essuyer dans le sens de rotation le long du filetage.
Pour les filetages internes (femelle) : Utiliser un coton-tige pour nettoyer en spirale afin d'éviter les fibres résiduelles.
Traitement de la couche d’oxyde tenace :
Pour une oxydation mineure, le nettoyant DeoxIT peut être utilisé. Après l'application, laissez reposer 1 à 2 minutes avant d'essuyer.
Il est recommandé de remplacer l'adaptateur s'il est gravement oxydé ou corrodé. Un nettoyage forcé pourrait l’endommager davantage.
Étape 3 : Nettoyer la coque externe
Essuyez la coque de l'adaptateur avec un chiffon en coton imbibé d'alcool pour éliminer l'huile ou les traces de doigts.
Empêchez le liquide de pénétrer à l'intérieur des adaptateurs non scellés. Étape 4 : Séchage Après le nettoyage, laissez reposer pendant 5 à 10 minutes pour vous assurer que l'alcool s'est complètement évaporé. L'air comprimé peut être utilisé pour accélérer le séchage (basse température pour éviter la condensation).
(3). Inspection après nettoyage
Inspection visuelle : Assurez-vous qu’il n’y a pas de fibres résiduelles, de taches ou de corrosion.
Test électrique (facultatif) :
Utilisez un analyseur de réseau ou un multimètre pour vérifier la résistance de contact et le VSWR (rapport d'ondes stationnaires) afin de garantir des performances normales.
Si le signal est anormal (comme une perte d'insertion accrue), cela peut être dû à un nettoyage incomplet ou à un adaptateur endommagé.
(4). Recommandations d'entretien quotidien
Nettoyer régulièrement (tous les 3 à 6 mois ou plus fréquemment dans les environnements très poussiéreux).
Utilisez des capuchons anti-poussière : couvrez l'interface lorsqu'elle n'est pas utilisée pour éviter la poussière et l'oxydation.
Évitez le contact direct avec les interfaces métalliques : le sel et la graisse des traces de doigts accéléreront la corrosion.
N'utilisez pas de papier de verre, de brosses métalliques ou d'objets durs pour rayer.
Évitez d'utiliser des lubrifiants à base de silicone (ils peuvent contaminer la surface de contact et affecter les signaux haute fréquence).
(5). Traitement des cas particuliers
Environnement eau de mer/humidité élevée : appliquer un antioxydant après le nettoyage.
Fil coincé : Ajoutez une petite quantité de nettoyant contact et tournez doucement, sans forcer.

Feuille de directives de nettoyage de l'adaptateur coaxial RF :

Recommandations d'entretien quotidien :

Un nettoyage approprié des adaptateurs coaxiaux RF prolonge considérablement leur durée de vie et garantit une transmission stable du signal. Points clés :
Nettoyer délicatement avec un chiffon non pelucheux et de l'alcool anhydre.
Évitez les solvants abrasifs et les rayures avec des objets durs.
Après le nettoyage, séchez soigneusement et inspectez les performances électriques.

6.FAQ sur l’adaptateur coaxial RF
(1). Concepts de base
Q1 : Qu'est-ce qu'un adaptateur coaxial RF ?
R : Un adaptateur coaxial RF est un dispositif de conversion utilisé pour connecter des câbles coaxiaux ou des appareils avec différents types d'interface, garantissant une adaptation d'impédance (telle que 50 Ω ou 75 Ω) pendant la transmission du signal et réduisant la réflexion et la perte.
Q2 : Quels sont les types courants d’adaptateurs RF ?
R : Les types courants incluent :
Par type d'interface : SMA, type N, BNC, TNC, SMB, MCX, etc.
Par sexe : mâle (avec épingle), femelle (avec jack).
Par fonction : passage direct, angle droit, atténuation, isolation directe, etc.

(2). Sélection et utilisation
Q3 : Comment choisir un adaptateur RF approprié ?
R : Les facteurs suivants doivent être pris en compte :
Adaptation d'impédance (50Ω ou 75Ω).
Gamme de fréquences (telles que les adaptateurs SMA prennent généralement en charge 0-18 GHz, le type N peut atteindre plus de 18 GHz).
Type d'interface (tel que SMA vers type N). Capacité de puissance (un adaptateur spécial est requis pour les applications à haute puissance). Matériaux et placage (l'interface plaquée or est plus résistante à la corrosion, le matériau isolant PTFE a de meilleures performances haute fréquence).

Q4 : L'adaptateur peut-il être branché sur l'appareil pendant une longue période ?
R : Oui, mais veuillez noter : évitez les branchements et débranchements fréquents qui pourraient provoquer une usure. Il est recommandé de vérifier régulièrement l'état d'oxydation dans des environnements très humides ou corrosifs.

Q5 : Que dois-je faire si l'adaptateur n'est pas serré ou desserré ?
R : Vérifiez si les fils sont alignés pour éviter les dommages croisés. Utilisez une clé dynamométrique pour serrer selon la valeur recommandée par le fabricant (par exemple 8 à 10 po-lb). Si l'usure du filetage est importante, l'adaptateur doit être remplacé.

(3). Nettoyage et entretien
Q6 : L'adaptateur doit-il être nettoyé régulièrement ? À quelle fréquence? R : Environnement peu poussiéreux : Nettoyer une fois tous les 6 à 12 mois. Environnement très poussiéreux/industriel : Nettoyer une fois tous les 1 à 3 mois. Méthode de nettoyage : Essuyez la surface de contact avec de l'alcool anhydre (IPA à 99 %) et un chiffon non pelucheux.

Q7 : Comment gérer l'oxydation sur la surface de contact de l'adaptateur ?
R : Légère oxydation : Essuyez avec un nettoyant électronique tel que DeoxIT.
Oxydation sévère : Il est recommandé de remplacer l'adaptateur. Un nettoyage forcé pourrait l’endommager davantage.

Q8 : Le WD-40 peut-il être utilisé pour lubrifier les filetages de l'adaptateur ?
R : Non ! Le WD-40 contient des ingrédients corrosifs et peut endommager le revêtement. Si une lubrification est nécessaire, utilisez une graisse silicone spéciale (telle que Dow Corning Molykote 44).

(4). Dépannage
Q9 : Quelle peut être la cause de l’augmentation de la perte de signal provoquée par l’adaptateur ?
A : Mauvais contact : L’interface est oxydée ou n’est pas serrée.
Inadéquation d'impédance : utilisation d'un adaptateur avec une impédance incorrecte (par exemple en mélangeant 50 Ω et 75 Ω).
Dommages mécaniques : L'interface est déformée ou la couche d'isolation interne est endommagée.

Q10 : Comment tester si l'adaptateur fonctionne correctement ?
A : Inspection visuelle : Observez si l'interface est oxydée, déformée ou contaminée.
Test multimètre : Mesurez la conductivité entre les deux extrémités (la résistance doit être proche de 0Ω).
Test de l'analyseur de réseau : Vérifiez le VSWR (rapport d'ondes stationnaires). La valeur idéale devrait être ≤1,5.

Q11 : Est-il normal que l'adaptateur chauffe fortement ?
R : Application à faible puissance : un léger échauffement est normal.
Application à haute puissance : s'il chauffe anormalement, cela peut être dû à un mauvais contact ou à une surcharge de puissance. Vous devez vérifier les spécifications de l'adaptateur.

(5). Autres questions
Q12 : Différentes marques d'adaptateurs peuvent-elles être mélangées ?
R : Oui, mais vous devez vous assurer que :
Le type d'interface, l'impédance et la plage de fréquences correspondent.
Des adaptateurs de mauvaise qualité peuvent entraîner une dégradation du signal. Il est recommandé de choisir des marques connues.

Q13 : Pourquoi certains adaptateurs sont-ils marqués « DC Block » ?
R : L'adaptateur DC Block a une structure de condensateur à l'intérieur qui peut bloquer les signaux DC et permettre uniquement le passage des signaux RF. Il est utilisé pour protéger les équipements sensibles de la tension continue.

Q14 : À quoi dois-je faire attention lors du stockage de l'adaptateur ?
R : Conserver dans un sac antistatique pour éviter l'humidité et la poussière.
Lorsqu'il n'est pas utilisé pendant une longue période, couvrez-le avec un capuchon anti-poussière et placez un déshydratant.
