Quelle est la fonction d'un adaptateur coaxial RF ?

Dans les systèmes radiofréquences (RF), la stabilité et la cohérence de la transmission du signal sont cruciales. Qu'il s'agisse d'équipements de communication, d'instruments de test, de systèmes de transmission sans fil ou de plates-formes de mesure RF en laboratoire, tous reposent sur divers connecteurs coaxiaux. Cependant, dans la pratique, différents appareils utilisent souvent différents types d'interfaces, ce qui nécessite un composant clé capable de se connecter, de convertir et de maintenir la qualité du signal : le Adaptateur coaxial RF . Alors, quelle est exactement la fonction d’un adaptateur coaxial RF ? Quel rôle joue-t-il dans un système RF ?

1. Fonctions de base d'un Adaptateur coaxial RF
La fonction principale d'un adaptateur coaxial RF est de permettre une conversion et une connexion fiables entre différents types de connecteurs RF. Par exemple, certains instruments utilisent des interfaces de type N, tandis que l'appareil utilise des interfaces SMA ; dans de tels cas, un adaptateur RF N vers SMA est nécessaire pour permettre une interconnexion transparente.

Les méthodes de connexion courantes incluent :

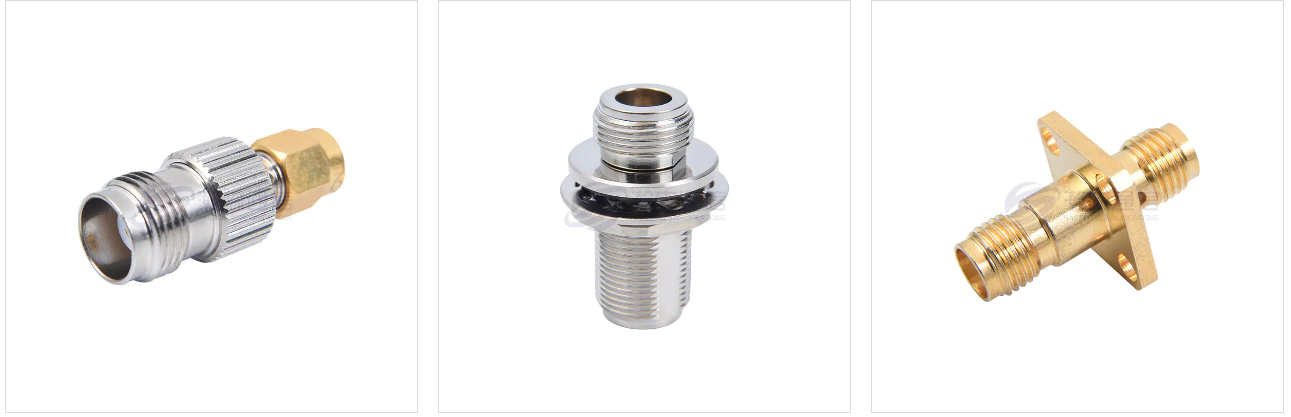

Adaptation entre différents types d'interfaces : telles que SMA-N, BNC-TNC, SMA-UHF, etc.
Adaptation entre différents types d'interfaces : telles que SMA femelle vers SMA femelle, SMA mâle vers SMA mâle, etc.
Connexion entre interfaces de précision et standards : répondre aux exigences de mesure haute fréquence.

Cette flexibilité améliore considérablement la compatibilité du système, éliminant le besoin de remplacer l'ensemble du câblage ou des ports, réduisant ainsi les coûts et augmentant l'efficacité.

2. Assurer une transmission stable du signal RF
Beaucoup de gens croient à tort qu'un adaptateur n'est qu'un « connecteur physique », mais en réalité, ses caractéristiques électriques ont un impact significatif sur la qualité du signal du système. Les adaptateurs RF de haute qualité peuvent :

(1) Maintenir une impédance caractéristique constante
La plupart des systèmes RF utilisent une impédance caractéristique de 50 ohms. Si l'impédance de l'adaptateur ne correspond pas, cela entraînera une réflexion accrue et un VSWR plus élevé, affectant ainsi l'intégrité du signal.

(2) Réduire la perte d'insertion
Les adaptateurs de haute qualité ont généralement une perte d'insertion extrêmement faible, minimisant l'atténuation du signal lors de la transmission haute fréquence.

(3) Maintenir la capacité de transmission à large bande
Les adaptateurs coaxiaux RF prennent généralement en charge les signaux allant du courant continu à plusieurs GHz, des dizaines de GHz ou même des fréquences plus élevées, ce qui est particulièrement important pour les scénarios de test de micro-ondes.

Par conséquent, un bon adaptateur RF complète non seulement la connexion, mais assure également une transmission précise et stable du signal.

3. Améliorer la flexibilité et l'extensibilité
Les instruments de test RF, tels que les analyseurs de spectre, les analyseurs de réseau et les wattmètres, utilisent différents types de ports. Les adaptateurs coaxiaux RF permettent aux ingénieurs de :
Convertissez rapidement les interfaces, réduisant ainsi le temps de préparation ;
Connectez facilement les sondes, les charges, les composants d'étalonnage et autres équipements critiques ;
Configurez de manière flexible les chemins de connexion dans des scénarios de tests complexes ;
Évitez l'usure causée par les remplacements fréquents de câbles ou de connecteurs.
Pour les testeurs de laboratoire, les adaptateurs RF sont des outils presque indispensables ; des tests efficaces sont impossibles sans eux.

4. Réduire l’usure des équipements et protéger la durée de vie des connecteurs
De nombreux instruments de test haut de gamme sont dotés de ports RF extrêmement coûteux, et des branchements et débranchements fréquents peuvent provoquer une usure. L'utilisation d'adaptateurs coaxiaux RF agit comme une « interface de protection », concentrant l'usure sur l'adaptateur le moins cher plutôt que sur le port coûteux de l'appareil.

Par exemple :
Installation d'adaptateurs SMA sur les analyseurs de réseau pour une protection à long terme ;
Utilisation d'adaptateurs de haute précision lors de la commutation des sondes haute fréquence pour réduire le risque de dommages.
Cela prolonge non seulement la durée de vie des équipements, mais réduit également les coûts de maintenance.

Bien qu'il s'agisse apparemment d'un petit connecteur, l'adaptateur coaxial RF joue un rôle crucial dans les systèmes RF. Il garantit non seulement la compatibilité des interfaces, mais garantit également la qualité du signal, protège les ports des appareils et améliore l'efficacité des tests, ce qui en fait un composant fondamental indispensable pour divers systèmes RF.
