Comment choisir le bon adaptateur coaxial RF ?

Choisir le bon Adaptateur coaxial RF est crucial, car il s'agit d'un goulot d'étranglement potentiel du signal ; un choix inapproprié peut avoir un impact direct sur les performances de l’ensemble du système RF. Vous trouverez ci-dessous un guide de sélection d'adaptateur coaxial RF pour vous aider à faire le bon choix.

1. Paramètres électriques clés (Performance Foundation)
Ces paramètres déterminent directement si l'adaptateur peut prendre en charge votre fréquence de fonctionnement et votre puissance.

Fréquence de fonctionnement :
C'est la considération primordiale ! Il est essentiel de s'assurer que la plage de fréquences spécifiée de l'adaptateur coaxial RF couvre la fréquence de fonctionnement la plus élevée de votre système.
Différents types d'adaptateurs coaxiaux RF ont leurs limites de fréquence inhérentes. Par exemple, le type N va généralement jusqu'à 11 GHz, le SMA jusqu'à 18 GHz/26,5 GHz, le 3,5 mm jusqu'à 33 GHz, le 2,92 mm (type K) jusqu'à 40 GHz et le 2,4 mm jusqu'à 50 GHz.
Principe : La limite de fréquence de l'adaptateur sélectionné doit être supérieure à la fréquence de fonctionnement la plus élevée de votre système.

Impédance :
La grande majorité des systèmes RF sont en 50 ohms. Certains équipements de télévision et de diffusion peuvent rencontrer des systèmes de 75 ohms.
Assurez-vous qu'il corresponde ! N'utilisez jamais d'adaptateur de 50 ohms dans un système de 75 ohms, ou vice versa, car cela entraînerait une grave inadéquation d'impédance et une réflexion du signal.
Rapport d'onde stationnaire de tension (VSWR) : un indicateur essentiel de la qualité correspondante. Un VSWR plus proche de 1:1 est meilleur, indiquant moins de réflexion et une efficacité de transmission plus élevée.
Le VSWR de l'adaptateur se détériore avec l'augmentation de la fréquence. Consultez le manuel du produit pour vous assurer que son VSWR répond aux exigences dans votre bande de fréquence de fonctionnement (par exemple, < 1,25 dans la plage DC-18 GHz).

Perte d'insertion : perte de puissance lorsque le signal passe à travers l'adaptateur. Une valeur inférieure est préférable, en particulier dans les applications haute fréquence et haute puissance.

Les pertes proviennent principalement des matériaux conducteurs et diélectriques ; les pertes augmentent généralement avec les fréquences plus élevées.
Puissance nominale : puissance maximale moyenne et maximale que l'adaptateur peut gérer en toute sécurité.
La puissance moyenne est liée aux effets thermiques ; Tenez compte de la surchauffe potentielle de l'adaptateur.
La puissance de crête est liée au claquage diélectrique et est particulièrement importante dans les systèmes à impulsions de haute puissance.
Prévoyez toujours des marges ! Ne l'utilisez pas à sa puissance maximale.

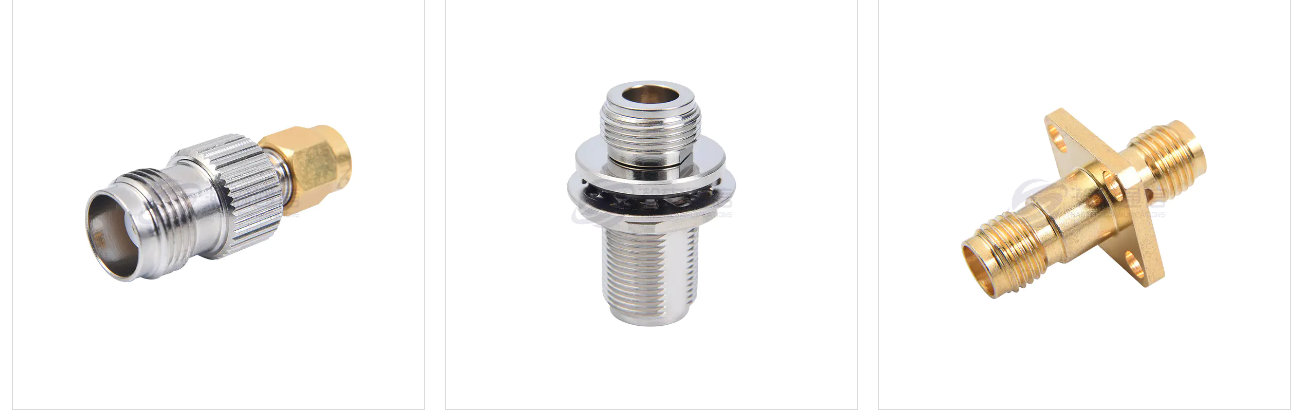

2. Caractéristiques mécaniques et d'interface (connexion physique)
Ceci est crucial pour l'installation correcte et fiable de l'adaptateur coaxial RF dans votre système.
Type d'interface et polarité :
Type : Déterminez le type d'interface dont vous avez besoin, tel que SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm, etc.
Polarité : C'est là que les erreurs sont les plus susceptibles de se produire !
Connecteur mâle : avec une broche centrale/filetage interne.
Connecteur femelle : avec un trou central/filetage externe.
Combinaison de connexion : indiquez si vous avez besoin d'une connexion "mâle à mâle", "mâle à femelle" ou "femelle à femelle".

Matériaux et placage des connecteurs :
Boîtier : généralement en laiton, en acier inoxydable ou en laiton nickelé. L'acier inoxydable offre une résistance et une résistance à la corrosion plus élevées.
Conducteur central/point de contact : généralement en cuivre au béryllium ou en laiton plaqué or. Le placage à l'or offre une excellente conductivité, une résistance à l'oxydation et une résistance de contact stable, ce qui en fait le choix préféré pour la plupart des applications.
Remarque : Dans les applications nécessitant des accouplements et des débranchements fréquents, la dureté du placage et la résistance à l'abrasion sont importantes.

Matériau diélectrique : le polytétrafluoroéthylène (PTFE/téflon) offre généralement d'excellentes propriétés électriques (faibles pertes), une résistance aux températures élevées et une stabilité chimique.
Exigences de couple : Très important ! Utilisez une clé dynamométrique pour serrer l'adaptateur.
Un serrage excessif endommagerait les filetages et les joints, rendant le connecteur inutilisable.
Un serrage insuffisant entraînera un mauvais contact, des discontinuités d'impédance et une fuite de signal.

3. Scénarios d'application et exigences particulières
En fonction de votre environnement d'utilisation spécifique, les facteurs suivants peuvent également devoir être pris en compte :
Environnement d'utilisation :
Laboratoire/R&D : les exigences de performances élevées et de gamme de fréquences peuvent nécessiter des adaptateurs de précision.

Tests de production : des exigences élevées en matière de durabilité et de cohérence peuvent nécessiter des adaptateurs robustes de qualité industrielle avec de longues durées de connexion et de débranchement.

Extérieur/militaire : des propriétés imperméables, antipoussière et résistantes aux brouillards salins sont requises ; choisissez des adaptateurs avec des indices IP et une construction en acier inoxydable.

Durée de vie d'accouplement et de débranchement : nombre de cycles d'accouplement et de débranchement que l'adaptateur peut supporter avant la dégradation des performances. Les adaptateurs de précision ne peuvent durer que 500 cycles, tandis que ceux de haute performance peuvent en durer des milliers. Choisissez en fonction de votre fréquence de fonctionnement.

Cohérence de phase et d'amplitude : dans les systèmes multicanaux (tels que les radars multiéléments), lorsque les adaptateurs sont utilisés par paires ou en groupes, il est nécessaire que les changements de phase et d'amplitude de chaque adaptateur soient aussi cohérents que possible. Dans ce cas, un adaptateur de haute précision avec « correspondance de phase » ou « cohérence des performances » est nécessaire.
