Comment choisir entre les adaptateurs SMA, BNC, N, TNC et MMCX ?

Réponse rapide : laquelle Adaptateur RF à choisir pour votre application

La réponse courte est la suivante : La sélection des connecteurs dépend de la plage de fréquences, de la puissance admissible, de la vitesse de raccordement et de l'espace disponible sur le panneau. . SMA convient aux travaux de test et de mesure à usage général jusqu'à 18 GHz, BNC convient aux bancs d'essai basse fréquence à connexion rapide et aux travaux de signaux vidéo, le type N couvre les tâches de station de base et extérieures à haute puissance, CNC ajoute un couplage fileté résistant aux vibrations pour les plaques-formes mobiles et aérospatiales, et MMCX sert des connexions internes compactes où l'espace sur la carte est limité.

Un adaptateur coaxial RF comble le fossé lorsque deux équipements ou deux assemblages de câbles utilisent des familles de connecteurs différents, des sexes différents ou des styles de montage différents. Plutôt que de remplacer un assemblage de câbles ou un instrument connecté, un seul adaptateur rétablira la compatibilité en quelques secondes. Les sections ci-dessous expliquent les performances de chaque famille de connecteurs, la manière dont un adaptateur coaxial RF mâle à femelle est généralement appliqué et où un adaptateur à bride à 4 trous s'intègre dans une conception de montage sur panneau.

Quel Adaptateur coaxial RF En fait, c'est le cas

Un adaptateur coaxial RF est un corps de connecteur court et rigide utilisé pour relier deux interfaces coaxiales qui autrement ne s'accoupleraient pas directement. Cela peut changer le sexe du connecteur, changer la famille de connecteurs, changer l'interface d'impédance ou simplement étendre l'orientation d'un connecteur d'un angle droit à un angle droit. Étant donné que le chemin du signal à travers un adaptateur est extrêmement court, un adaptateur bien conçu n'ajoute qu'une petite quantité visible de perte d'insertion et de réflexion par rapport à l'utilisation d'un câble de remplacement complet.

Un adaptateur coaxial RF mâle à femelle est la configuration la plus courante que les ingénieurs recherchent sur un banc ou dans un kit de terrain, car il permet à un câble à terminaison mâle de se connecter à un autre appareil à terminaison mâle, ou permet à une prise de cloison femelle d'accepter un câble à terminaison femelle, sans avoir besoin d'un assemblage de câbles personnalisé construit sur commande. Les changeurs de genre, les convertisseurs familiaux et les adaptateurs à angle droit constituent l'ensemble de la majeure partie des adaptateurs utilisés dans les laboratoires de test, les installations de télécommunications et les lignes de production.

Comparaison des familles de connecteurs SMA, BNC, N, CNC et MMCX

Chaque famille de connecteurs a été conçue autour d'un équilibre différent entre couverture de fréquence, taille physique et méthode de raccordement. Le tableau ci-dessous résume les différences pratiques que les ingénieurs prennent en compte lors de la spécification d'un connecteur ou d'un adaptateur coaxial RF entre les familles.

Figure 1 : Fréquences nominales supérieures couramment référencées pour les connecteurs standard de qualité commerciale. Les versions de précision des interfaces N et SMA peuvent s'étendre davantage.

Conversions d'adaptateur coaxial RF mâle à femelle commun

La plupart des kits de terrain et des tiroirs de laboratoire contiennent un ensemble d'adaptateurs de conversion de base qui couvrent la majorité des situations de non-concordance. Savoir quelle combinaison résout quel problème permet de gagner du temps lorsqu'un câble ne s'accouple pas avec un port d'instrument.

Adaptateur SMA femelle vers SMA mâle

Il s'agit d'un pur changeur de genre au sein de la même famille de connecteurs, utilisé chaque fois que deux câbles à terminaison mâle doivent être joints, ou chaque fois qu'une prise femelle doit présenter une interface mâle. Il s'agit de l'un des adaptateurs les plus fréquemment stockés dans toute configuration de test basée sur SMA.

Adaptateur SMA vers BNC

Un adaptateur SMA vers BNC permet à un petit câble SMA fileté de se connecter directement à un équipement de table équipé de ports BNC à baïonnette, un besoin de courant lors du déplacement d'un module sans fil ou d'une antenne testée sur des instruments de laboratoire à usage général.

Adaptateur SMA vers N

Un adaptateur SMA vers N repose sur un équipement compact à terminaison SMA aux lignes d'alimentation d'antenne de type N ou au matériel de station de base, ce qui est une exigence fréquente lors de la connexion d'un équipement de test portable ou de table à une infrastructure extérieure.

Adaptateur SMA vers CNC

Un adaptateur SMA vers TNC est utile chaque fois qu'un appareil doté d'un port TNC fileté, souvent choisi pour sa résistance aux vibrations sur les véhicules ou les plaques-formes aéroportées, doit s'interfacer avec des câbles ou modules de test terminés par SMA.

Adaptateur SMA vers MMCX

Un adaptateur SMA vers MMCX connecte des tresses MMCX internes compactes, courantes sur les modules GPS et sans fil, aux antennes externes à terminaison SMA ou aux câbles de test sans avoir besoin de ressouder la connexion du module.

Performances de fréquence et comportement de perte d’insertion

Chaque adaptateur inséré dans un chemin de signal ajoute une petite quantité de perte d'insertion, et cette perte augmente généralement à mesure que la fréquence augmente. Un adaptateur de précision bien conçu ajoute généralement bien moins d'un demi décibel de perte, même près de sa fréquence nominale supérieure. , mais le chiffre exact dépend fortement de la géométrie du connecteur, de la qualité du placage et de l'ajustement mécanique entre les pièces en contact.

Figure 2 : Tendance de référence générale pour la perte d'insertion avec la fréquence sur un adaptateur coaxial RF de précision typique.

La perte de réflexion convient à un modèle connexe, puisque les discontinuités d'impédance au niveau de l'interface d'accouplement deviennent proportionnellement plus importantes à mesure que la longueur d'onde diminue. C'est l'une des raisons pour lesquelles les connecteurs de précision maintiennent des tolérances mécaniques plus strictes que les pièces de qualité commerciale conçues pour la même fréquence nominale.

Différences de gestion de l’alimentation selon les types de connecteurs

La taille physique détermine la tenue en puissance presque autant qu'elle détermine la plage de fréquences, c'est pourquoi le plus grand connecteur de cette comparaison, le type N, présente également la puissance nominale typique la plus élevée. Le diamètre de la broche centrale et l'espacement diélectrique impliquent la quantité de courant et de tension qu'une interface peut transporter avant que le chauffage ou l'arc ne devienne un problème.

Figure 3 : Chiffres de puissance de référence générale à un point basse fréquence fixe. Les valeurs nominales réelles diminuent à mesure que la fréquence augmente et varie selon la conception spécifique des pièces.

Montage d'adaptateur à bride à 4 trous et applications sur panneaux

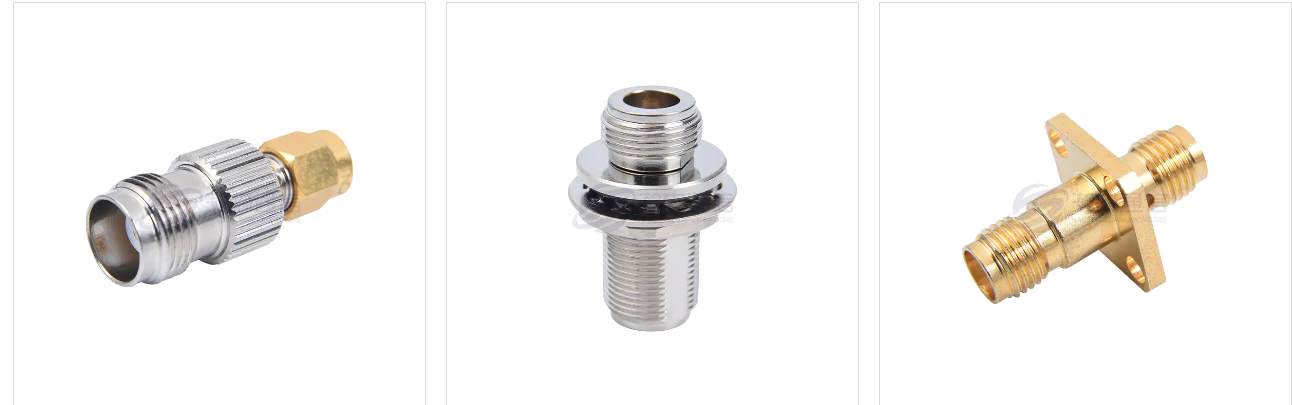

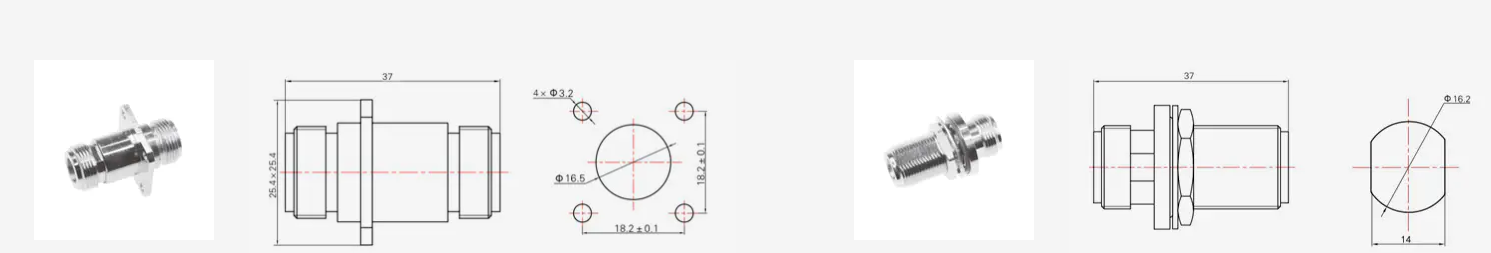

Un adaptateur de mariée à 4 trous est un adaptateur de type montage sur panneau ou cloison construit autour d'une mariée carrée ou rectangulaire avec quatre trous de vis, plutôt qu'un simple écrou fileté. Ce style de montage offre un point de fixation sécurisé et résistant aux vibrations lorsqu'un connecteur doit traverser un mur de boîtier d'équipement, une armoire de station de base ou une cloison d'avion.

Pourquoi les ingénieurs choisissent un montage à bride plutôt qu'un écrou de cloison

Un connecteur de type écrou de cloison repose sur un seul filetage central et un écrou de blocage, qui fonctionne bien pour les boîtiers généraux mais peut tourner légèrement lors de cycles d'accouplement répétés. Un adaptateur à bride à 4 trous répartit la charge mécanique sur quatre fixations, maintenant le corps du connecteur fixe en place et spécifiquement la tension sur le contact interne lors des cycles répétés de connexion et de déconnexion du câble.

Applications typiques de montage sur bride

• Panneaux de traversée pour armoire de station de base et de répéteur
• Connecteurs du panneau avant et arrière de l'équipement de test
• Connexions de cloisons pour enceintes aérospatiales et de défense
• Boîtiers pour dispositifs médicaux nécessitant un port fixe et non rotatif

Les styles de bride sont disponibles dans la plupart des familles de connecteurs, de sorte qu'un adaptateur de bride à 4 trous peut être spécifié dans les interfaces SMA, de type N ou TNC en fonction de la fréquence et de la puissance requise du panneau qu'il dessert.

Comparaison des types SMA, BNC et N selon des facteurs de sélection pratiques

Lorsque la plage de fréquences ne suffit pas à elle seule à trancher la décision, les ingénieurs mettent souvent en équilibre la vitesse de connexion, la durabilité mécanique et l'espace de montage disponible. La comparaison ci-dessous aligne les types SMA, BNC et N sur cinq facteurs pratiques sur une échelle de référence générale.

Figure 4 : Comparaison relative de cinq facteurs pratiques sur une échelle générale de référence technique en cinq points.

Le BNC obtient de bons résultats en termes de vitesse de connexion grâce à son action de verrouillage rapide à baïonnette, qui convient aux équipements fréquemment connectés et déconnectés sur un banc. Le type N échange cette vitesse de connexion contre une tenue en puissance plus élevée et une plus grande résistance aux vibrations, c'est pourquoi il reste le choix standard pour les lignes d'alimentation d'antenne extérieure. SMA se situe entre les deux, offrant une large couverture de fréquences et un encombrement compact au prix d'une gestion de puissance inférieure.

Considérations relatives aux matériaux, au placage et à l'intermodulation passive

Le matériau du corps du connecteur et la qualité du placage dépendent directement de la durabilité mécanique et des performances électriques. Les corps en laiton avec des contacts centraux plaqués ou argent restent le choix courant pour les adaptateurs SMA, de type N et TNC, car le placage ou résiste à l'oxydation sur la surface de contact tandis que le laiton fournit une base stable pour les cycles de filetage répétés.

Dans les applications de stations de base et de répéteurs de télécommunications, les performances d'intermodulation passive deviennent une tension spécifique, car une mauvaise connexion mécanique ou un placage incohérent peut générer des produits d'intermodulation indésirables qui interfèrent avec les canaux adjacents. Les fabricants desservant ce secteur testent généralement les adaptateurs finis sur un analyseur d'intermodulation passif parallèlement aux analyses d'analyseur de réseau standard avant que les pièces ne soient expédiées à un client.

Corps en acier inoxydable ou en laiton

Les corps en acier inoxydable ajoutent une résistance à la corrosion pour les déploiements côtiers ou marins et les sites de stations de base extérieures exposés à l'humidité et à l'air salin, tandis que les corps en laiton restent le choix standard pour les environnements intérieurs et de laboratoire généraux où le poids et le coût d'usinage comptent plus qu'une résistance extrême à la corrosion.

Travailler avec un fabricant ou un fournisseur d'adaptateurs RF

La sélection d'un fabricant d'adaptateur RF implique de vérifier plus que le numéro de pièce sur une fiche technique. La capacité de test, la cohérence du placage et la capacité à prendre en charge les demandes d'adaptateurs RF personnalisés déterminant la fiabilité avec laquelle un fournisseur peut répondre aux exigences de fréquence, de puissance et de montage d'un projet spécifique.

Ningbo Hanson Communication Technology Co., Ltd. est un exemple d'usine d'adaptateurs RF qui exploite ses propres ateliers d'usinage, de galvanoplastie et d'assemblage plutôt que d'externaliser les étapes de production auprès de fournisseurs distincts. La société se concentre sur les connecteurs coaxiaux RF, les adaptateurs, les assemblages de câbles haute fréquence et les assemblages de câbles à faible intermodulation, et travaille avec un réseau de fournisseurs stables pour soutenir sa production interne. Les produits de ce type de fabricant sont couramment utilisés dans les stations de base de communication, les équipements aérospatiaux et les boîtiers de dispositifs médicaux, les secteurs où les performances électriques constantes de chaque pièce expédiée sont aussi importantes que l'ajustement mécanique.

Lors de l'évaluation d'un fournisseur d'adaptateurs RF, les ingénieurs demandent généralement si l'usine peut prendre en charge les programmes d'adaptateurs RF OEM construits autour d'un dessin ou d'un échantillon spécifique, si un équipement de test interne tel qu'un analyseur de réseau ou un testeur d'intermodulation passif est disponible pour la vérification des pièces finies, et comment le fournisseur gère les demandes d'adaptateurs RF personnalisés qui ne relèvent pas d'une configuration de catalogue standard. Un fabricant qui gère ses propres ateliers d’usinage et de placage est généralement mieux placé pour respecter des tolérances strictes tout au long d’une production complète qu’un fabricant qui s’appuie entièrement sur une transformation externe.

Meilleures pratiques d'installation et de couple pour les adaptateurs coaxiaux RF

Une technique d'installation correcte protège à la fois la qualité du signal et la durée de vie du connecteur, et la plupart des usures prématurées des connecteurs sont dues à l'une des étapes ci-dessous qui a été ignorée lors de l'assemblage.

1. Inspectez l’interface de raccordement pour déceler la saleté, l’humidité ou les filetages endommagés avant de connecter un adaptateur.
2. Alignez le connecteur directement avant de le visser pour éviter un filetage croisé de l'écrou de couplage.
3. Serrez d'abord les connecteurs filetés à la main, puis appliquez une clé dynamométrique calibrée où le type de connecteur spécifique une valeur de couple.
4. Évitez de serrer le câble lui-même lors du serrage, car le couple doit être transféré à travers l'écrou d'accouplement plutôt que par le gaine du câble.
5. Soutenez le poids du câble à proximité du connecteur sur les installations fixes pour éviter toute contrainte mécanique continue sur l'interface.
6. Conservez les adaptateurs inutilisés avec les capuchons de protection en place pour garder les surfaces de contact exemptes de poussière et d'humidité.

Les connecteurs à baïonnette tels que BNC ne nécessitent qu'un mouvement de poussée et de torsion d'un quart de tour, et forcer une action de serrage filetée sur une interface à baïonnette peuvent endommager les fentes de verrouillage plutôt que d'améliorer la connexion.
