Adaptateur RF vs connecteur RF : la différence fondamentale
Un connecteur RF termine un port de câble ou d'équipement pour compléter un chemin de signal, tandis qu'un Adaptateur coaxial RF relie deux connecteurs de types, sexes ou normes d'interface différents sans qu'un câble ne passe entre eux. En bref, un connecteur termine un chemin de signal et un adaptateur coaxial comble une inadéquation entre deux connecteurs existants.
Cette distinction est particulièrement importante lorsqu'un projet implique du matériel mixte. Un banc de test peut utiliser des ports SMA sur un équipement de mesure associé à un câblage de type N sur l'appareil testé, et un adaptateur coaxial RF comble cet écart sans reconstruire l'un ou l'autre des câbles. Les connecteurs, en revanche, sont choisis dès la phase de conception pour correspondre dès le départ à un câble, un port ou un style de montage spécifique.
Indice d'utilisation illustratif sur 100 dans les secteurs courants qui dépendent des adaptateurs et connecteurs coaxiaux RF
Ce que fait un connecteur RF dans un chemin de signal
Un connecteur RF se fixe à l'extrémité d'un câble ou directement sur un port d'équipement, formant le lien physique et électrique qui maintient un signal en mouvement avec une perte minimale. Les séries courantes incluent BNC, CNC, type N, SMA et 7/16 DIN, chacune construite autour d'une taille de broche, d'un modèle de filetage et d'une impédance spécifiques, comme la norme d'adaptateur coaxial RF de 50 ohms largement utilisée que l'on trouve dans la plupart des équipements de communication et de test.
Pourquoi les séries de connecteurs ne sont pas interchangeables
Chaque série de connecteurs est construite selon des spécifications mécaniques et électriques fixes, ce qui signifie qu'un port SMA ne peut pas s'accoupler directement avec une extrémité de câble de type N sans un adaptateur entre les deux. La plage de fréquences constitue l'une des différences les plus nettes entre les séries, car les géométries de broches plus petites prennent généralement en charge des signaux de fréquence plus élevée avec une perte moindre.
Plage de fréquences supérieure approximative en gigahertz pour les séries de connecteurs courantes utilisées dans les systèmes RF
Ce qu'un adaptateur coaxial RF fait différemment
Un adaptateur coaxial RF est un composant court et sans câble conçu pour relier deux interfaces de connecteurs incompatibles. Il peut convertir une série de connecteurs en une autre, changer de sexe de mâle à femelle ou changer une interface droite en un format de montage à angle droit ou à bride. Puisqu'il ne transporte aucun câble propre, un adaptateur coaxial constitue généralement le moyen le plus rapide de résoudre une incompatibilité d'interface découverte lors de l'installation ou des tests.
Configurations d'adaptateur courantes

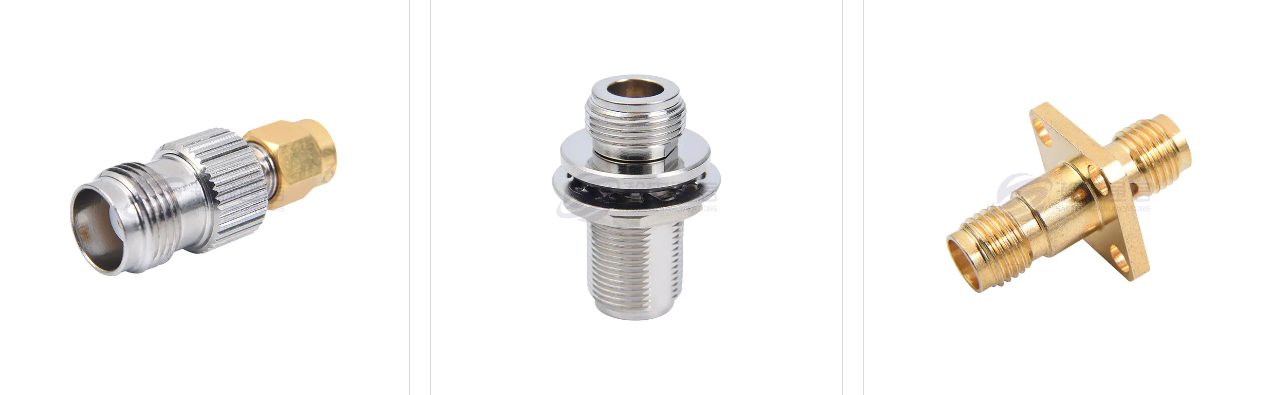

- Adaptateurs de conversion en série qui changent une norme de connecteur en une autre, comme le type N vers SMA
- Adaptateurs de changement de genre qui passent d'un homme à une femme ou d'une femme à une femme pour une série donnée
- Adaptateurs à angle droit qui redirigent le routage des câbles dans les boîtiers d'équipement étroits
- Styles d'adaptateurs coaxiaux à montage sur bride qui se boulonnent directement sur un panneau d'équipement pour un point de connexion fixe
Les acheteurs travaillant sur des lignes d'alimentation d'antenne spécifient souvent un adaptateur coaxial RF pour les systèmes d'antenne construits où une connexion de panneau fixe doit répondre à une norme de câble distincte, tandis que les environnements de laboratoire nécessitent fréquemment un adaptateur RF pour les équipements de test micro-ondes où la précision et une faible perte d'insertion sont toutes deux importantes.
Configurations et utilisations de l'adaptateur coaxial RF mâle à femelle
Le genre du connecteur indique si un connecteur a une broche centrale exposée, appelée mâle, ou une prise de réception, appelée femelle. Un Adaptateur coaxial RF mâle à femelle inverse le genre à une extrémité d'une connexion sans nécessiter un nouveau câble, ce qui en fait l'un des types d'adaptateurs les plus demandés lors des travaux d'installation et de réparation.
Quand un adaptateur de changement de genre résout une inadéquation
Cette configuration apparaît le plus souvent lorsque deux câbles se terminent tous deux par des connecteurs mâles et doivent se joindre directement, ou lorsque le sexe d'un câble ne correspond pas au port de l'équipement auquel il doit se connecter. Plutôt que de remplacer un ensemble de câbles, un technicien peut insérer un petit adaptateur et effectuer la connexion sur place.
| Format | Changement d'interface | Application typique |
|---|---|---|
| Hétéro mâle à femelle | Même série, sexe uniquement | Jonction de deux câbles à terminaison mâle |
| Angle droit mâle à femelle | Même série, même sexe et angle | Boîtiers étroits avec dégagement de câbles limité |
| Série croisée mâle à femelle | Séries et genres confondus | Des équipements mixtes construits selon différentes normes |
Pour comparer en quoi un adaptateur coaxial RF diffère d'un connecteur et d'un assemblage de câbles complet en termes de qualités pratiques, le tableau radar ci-dessous aligne les trois en termes de continuité du chemin du signal, de flexibilité de l'interface, de simplicité d'installation, de durabilité mécanique et de couverture de la plage de fréquences.
Échelle de comparaison de zéro à dix pour le connecteur RF, l'adaptateur coaxial RF et l'assemblage de câbles selon des priorités communes
Adaptateur de bride à 4 trous : applications de montage sur panneau
A Adaptateur de bride à 4 trous utilise quatre trous de montage disposés autour du corps du connecteur afin qu'il puisse être boulonné directement sur un panneau d'équipement ou une cloison. Cela crée un point de connexion fixe et résistant aux vibrations plutôt qu'un joint de câble flottant librement, ce qui est important dans les équipements soumis à des mouvements réguliers, à des changements de température ou à une exposition extérieure.
Où ce style de montage est généralement utilisé
Les équipements de station de base, les panneaux aérospatiaux et les racks d'équipement de test utilisent généralement un adaptateur à bride à 4 trous car le modèle de boulon maintient le connecteur aligné lors de cycles répétés de connexion et de déconnexion de câble. L'espacement des boulons est standardisé au sein d'une série de connecteurs donnée, de sorte que les découpes des panneaux peuvent être planifiées avant l'arrivée du matériel sur site. Ce style de bride s'associe fréquemment aux interfaces de type N et 7/16 DIN sur les stations de base, et aux interfaces SMA ou TNC sur les panneaux de test et de mesure plus petits.
Planification d'une découpe de panneau autour d'un adaptateur de bride
L'épaisseur du panneau et l'espacement des trous de boulons doivent tous deux correspondre aux spécifications de la bride avant l'installation, car une découpe mal adaptée peut laisser le connecteur incliné ou incapable de s'asseoir complètement contre la surface du panneau. Confirmer ces dimensions auprès d'un fournisseur avant de découper un panneau évite de retravailler ultérieurement dans un planning d'installation.
Comparaison des adaptateurs coaxiaux RF, des connecteurs RF et des assemblages de câbles
Ces trois composants sont souvent regroupés, bien que chacun joue un rôle distinct au sein d'un chemin de signal. Le tableau ci-dessous présente leur fonction principale et leur cas d'utilisation typique.
| Composant | Fonction principale | Cas d'utilisation typique | Câble requis |
|---|---|---|---|
| Connecteur RF | Termine un câble ou un port pour compléter un chemin de signal | Extrémités de câbles, ports d'équipement, bornes d'antenne | Attaché directement |
| Adaptateur coaxial RF | Relie deux types de connecteurs incompatibles sans câble | Conversion d'interface entre différentes normes | Non |
| Assemblage de câbles | Transporte un signal entre deux points séparés | Courses longue distance et liaisons avec les stations de base | Oui |
Comment choisir entre un adaptateur et un connecteur pour un projet
La plupart des décisions d'approvisionnement se résument à savoir si l'inadéquation de l'interface existe déjà ou si un système est conçu à partir de zéro. Les points suivants permettent de distinguer les deux situations.
- Si un câble se termine déjà par un type de connecteur et que l'équipement en utilise un autre, un adaptateur coaxial RF comble directement cet espace.
- Si un nouvel assemblage de câbles est en cours de construction, le connecteur doit être sélectionné dès le départ pour correspondre au port de l'équipement.
- Pour les équipements montés sur panneau, un adaptateur de bride à 4 trous maintient l'interface fixe tandis que les câbles restent amovibles
- Pour les travaux à haute fréquence tels qu'une application d'adaptateur RF haute fréquence, l'adaptation de l'impédance et de la série de connecteurs est plus importante que pour les configurations de test à basse fréquence.
La fréquence et l'impédance passent toujours en premier
Que le composant soit un adaptateur ou un connecteur, l'impédance et la fréquence restent le point de départ de toute sélection. La plupart des systèmes de communication et de test se normalisent sur une impédance de 50 ohms, ce qui permet de confirmer qu'un adaptateur RF pour équipement de test micro-ondes ou un adaptateur RF pour équipement de communication 5G correspond à l'impédance du reste du système pour éviter les problèmes de réflexion et de perte de signal ultérieurement lors de la configuration.
Trouver un adaptateur coaxial RF auprès d'un fabricant
Les acheteurs travaillant avec un fournisseur d'adaptateurs coaxiaux RF recherchent généralement des séries de connecteurs cohérentes, des configurations de genre et de montage flexibles, ainsi qu'une prise en charge des versions spécifiques au projet. L'approvisionnement auprès d'un fabricant d'adaptateurs coaxiaux RF personnalisés devient particulièrement utile lorsqu'un projet nécessite une configuration qui ne correspond pas aux listes de catalogue standard, comme un modèle de boulon à bride spécifique ou une conversion en série inhabituelle.
Ningbo Hanson Communication Technology Co., Ltd. est un fabricant chinois d'adaptateurs coaxiaux RF mâle-femelle et une usine d'adaptateurs à bride à 4 trous en gros, avec plus de 30 ans d'expérience dans les connecteurs coaxiaux RF, les adaptateurs et les assemblages de câbles. L'entreprise exploite son propre atelier d'usinage, son atelier de galvanoplastie et son atelier d'assemblage, soutenus par un réseau de fournisseurs stables. Les produits de base comprennent des connecteurs coaxiaux RF, des adaptateurs, des assemblages de câbles haute fréquence et des assemblages de câbles à faible intermodulation, ainsi que des constructions personnalisées pour les exigences spécifiques du projet. Ces produits servent, entre autres domaines techniques, à des applications dans l'aérospatiale, les stations de base de communication et les équipements médicaux.
La demande d'adaptateurs coaxiaux RF a tendance à suivre l'activité de développement du réseau plutôt que de rester stable tout au long de l'année, en particulier autour des cycles de déploiement de l'infrastructure 5G. Le graphique linéaire ci-dessous reflète un modèle de demande générale basé sur un flux de commandes typique lié à l’activité récente d’expansion du réseau.
Indice de demande relative sur douze mois, reflétant une tendance générale liée à l'activité de déploiement du réseau
Considérations pratiques lors de l'achat d'adaptateurs coaxiaux RF personnalisés
Quelques contrôles tendent à faciliter les décisions d'approvisionnement, qu'il s'agisse d'une commande à configuration unique ou d'un accord d'approvisionnement continu.
1
Confirmez la série exacte de connecteurs des deux côtés de l'interface, car les connecteurs visuellement similaires de séries différentes sont rarement compatibles sans adaptateur.
2
Faites correspondre l'impédance sur tout le chemin du signal, en conservant un adaptateur coaxial RF de 50 ohms associé à un équipement construit selon la même norme.
3
Spécifiez clairement le sexe et le style de montage, en particulier pour une commande d'adaptateur de bride à 4 trous où le modèle de boulon et l'épaisseur du panneau affectent tous deux l'ajustement.
4
Partagez dès le départ la plage de fréquences prévue, car les composants conçus pour une utilisation à basse fréquence peuvent ne pas fonctionner correctement dans les applications d'adaptateurs RF haute fréquence.
Travailler avec un fournisseur sur des versions personnalisées
Le partage de dessins, d'échantillons de référence ou de numéros de pièces de connecteurs existants dès le début du processus d'approvisionnement aide un fabricant à confirmer la compatibilité avant le début de la production, ce qui réduit le risque d'arrivée d'une configuration incompatible sur site.
Foire aux questions
Quelle est la différence entre un adaptateur RF et un connecteur RF
Un adaptateur coaxial RF relie deux connecteurs incompatibles sans câble, tandis qu'un connecteur RF termine un câble ou un port pour compléter un chemin de signal.
À quoi sert un adaptateur coaxial RF mâle à femelle
Un adaptateur coaxial RF mâle vers femelle inverse le sexe du connecteur à une extrémité d'une connexion, permettant à deux câbles à terminaison mâle de se joindre sans nouvel assemblage de câbles.
À quoi sert un adaptateur de bride à 4 trous
Un adaptateur de bride à 4 trous se boulonne sur un panneau d'équipement à l'aide de quatre trous de montage, créant ainsi un point de connexion fixe pour la construction de stations de base et d'équipements de test.
Les adaptateurs coaxiaux RF peuvent-ils être personnalisés pour des applications spécifiques
Un fabricant d'adaptateurs coaxiaux RF personnalisés peut généralement ajuster la série, le sexe et le style de montage en fonction des dessins du projet ou des échantillons de référence.
Quelles quantités de commande les fabricants d'adaptateurs coaxiaux RF prennent-ils généralement en charge ?
En travaillant avec un fabricant d'adaptateurs RF sur lequel comptent les acheteurs chinois, les quantités commandées sont souvent ajustées en fonction de la complexité des pièces et de la disponibilité des matériaux pour chaque configuration.
Comment les fabricants vérifient-ils la qualité de l'adaptateur coaxial RF avant l'expédition
Les contrôles s'étendent généralement sur l'inspection des matériaux entrants, les contrôles de production en cours et une étape d'inspection finale avant que les pièces ne soient emballées pour l'expédition.
