Qu'est-ce qu'un connecteur hermétique et pourquoi c'est important

Réponse rapide : qu'est-ce qu'un connecteur hermétiquement scellé

A connecteur hermétiquement fermé est un connecteur construit avec un joint permanent verre-métal ou verre fritté autour de ses contacts, créant une barrière étanche aux gaz qui empêche l'humidité, les gaz et les contaminants de traverser dans un boîtier scellé. Cela est important dans l'électronique de haute fiabilité, car les systèmes tels que les équipements aérospatiaux, les satellites, les stations de base de communication, l'électronique sous-marine et les dispositifs médicaux dépendent souvent du maintien d'une atmosphère interne stable, et même un très petit chemin de fuite peut entraîner une corrosion, une dégradation du signal ou une défaillance complète au cours de la durée de vie du produit.

Au centre de cette méthode de scellement se trouve le Isolateur scellé fritté en verre RF , un corps isolant en verre fondu qui isole électriquement la broche de contact centrale et forme le joint physique contre la coque extérieure. Les sections ci-dessous expliquent comment cela fonctionne, où il est appliqué et comment il se compare aux connecteurs standard non hermétiques.

Un connecteur hermétique repose sur un joint en verre fondu ou en vitrocéramique plutôt qu'un joint en élastomère.
L'isolant scellé en verre fritté RF fournit à la fois une isolation électrique et une étanchéité aux gaz en un seul composant.
Les connecteurs hermétiques sont généralement spécifiés pour les boîtiers sous vide, sous pression ou étanches à l'environnement.
Les connecteurs standard reposent généralement sur des joints plus souples, mieux adaptés aux environnements quotidiens non extrêmes.

Comment fonctionne un connecteur hermétiquement scellé

Dans un connecteur hermétiquement fermé typique, la broche de contact centrale traverse un isolant en verre ou en vitrocéramique qui est fusionné directement à la coque métallique en utilisant la chaleur pendant la fabrication. À mesure que le verre refroidit, il forme une liaison continue et sans vide avec la tige et le corps métallique environnant, ce qui est souvent décrit comme un connecteur scellé verre-métal construction. Contrairement à un joint en caoutchouc ou en silicone, ce joint en verre fondu ne repose pas sur la compression ou l'élasticité pour maintenir son étanchéité, ce qui est l'une des raisons pour lesquelles les joints hermétiques ont tendance à résister sur de longues périodes de service et de grandes variations de température.

Étant donné que le verre est fritté ou fusionné sous chaleur contrôlée pour former une structure dense et non poreuse, l'isolant obtenu résiste bien plus efficacement à la pénétration des gaz et de l'humidité que l'isolant polymère typique utilisé dans les connecteurs standards. Ce processus de frittage est également la raison pour laquelle l'industrie appelle fréquemment ce composant un isolant scellé en verre fritté RF lorsqu'il est utilisé spécifiquement à l'intérieur de connecteurs hermétiques coaxiaux RF.

Éléments essentiels du mécanisme de scellement

Une coque ou un boîtier métallique qui forme la limite extérieure du joint
Une broche de contact centrale traversant l'isolant en verre
Un corps en verre fondu ou en vitrocéramique reliant la broche à la coque
Un joint soudé ou brasé fixant l'insert scellé au corps du connecteur ou à la paroi du boîtier.

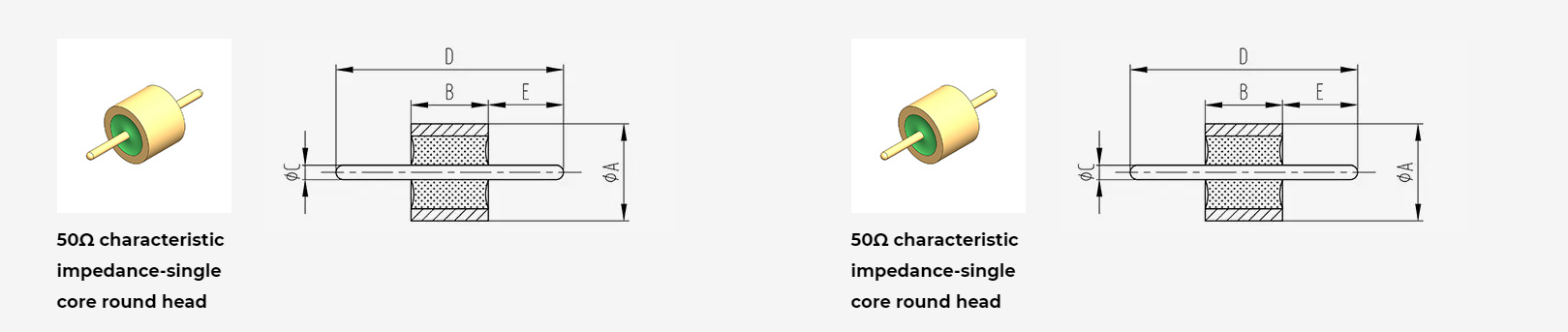

Qu'est-ce qu'un isolant scellé en verre fritté RF

Un Isolateur scellé fritté en verre RF est le composant en verre fondu à l'intérieur d'un connecteur hermétique RF qui sépare le conducteur central de la coque extérieure tout en formant également un joint étanche aux gaz. Lors de la fabrication, de la poudre de verre ou des anneaux de verre préformés sont placés autour de la broche centrale à l'intérieur de la coque du connecteur, puis chauffés jusqu'à ce que le verre fonde et fusionne à la fois avec la broche et la coque, formant une seule structure solide d'isolation et d'étanchéité une fois refroidie.

Étant donné que ce composant doit maintenir un espacement diélectrique contrôlé pour les performances radiofréquence tout en maintenant un joint hermétique, il est parfois commercialisé sous des termes connexes tels que connecteur RF scellé en verre une isolation ou simplement un insert hermétique en verre. La géométrie de l'isolant, la composition du verre et le diamètre des broches influencent tous le contrôle de l'impédance, c'est pourquoi les composants hermétiques RF sont généralement conçus et testés comme un système électrique et mécanique adapté plutôt que comme des pièces séparées.

Pourquoi le verre est choisi plutôt que d’autres matériaux isolants

Le verre forme un joint continu et non poreux lorsqu'il est correctement fusionné au métal
Le verre conserve des propriétés diélectriques stables sur une large plage de températures
Les joints verre-métal ne dépendent pas de la compression, ils sont donc moins sujets à un relâchement au fil du temps.
Le verre fritté prend en charge le contrôle dimensionnel strict nécessaire pour une impédance RF constante

Connecteur hermétique ou standard : tableau de comparaison des fonctionnalités

Le tableau ci-dessous présente les différences générales entre les connecteurs hermétiquement scellés et les connecteurs standard non hermétiques. Les performances réelles dépendent de la conception spécifique, des matériaux et des tests appliqués par le fabricant.

Comparaison générale des caractéristiques des connecteurs hermétiques typiques et des connecteurs standard.
Caractéristique	Connecteur hermétiquement scellé	Connecteur standard
Méthode de scellement	Joint en verre fondu ou vitrocéramique	Joint élastomère ou joint torique
Résistance aux gaz et à l'humidité	Joint très haut et étanche aux gaz	Modéré, dépend de l’état du joint
Compatibilité sous vide	Bien adapté aux environnements sous vide	Limité, le joint peut se dégrader sous vide
Plage de température	Large, stable dans les extrêmes	Plus étroit, limité par le matériau du joint
Applications typiques	Aéronautique, satellites, dispositifs médicaux, stations de base RF	Électronique générale intérieure et extérieure légère
Stabilité du joint à long terme	Généralement stable, pas de relaxation par compression	Peut diminuer à mesure que le matériau du joint vieillit

Comparaison des performances d'étanchéité

Le tableau ci-dessous présente une comparaison relative et illustrative des connecteurs hermétiquement scellés par rapport aux connecteurs standard sur quatre facteurs de performance couramment discutés.

Les connecteurs hermétiquement scellés ont tendance à obtenir de bons résultats dans les quatre facteurs, en grande partie parce que le joint en verre fondu ne dépend pas d'une compression continue pour rester étanche aux gaz. Les connecteurs standard peuvent toujours fonctionner correctement dans des environnements d'usage général, mais leurs performances d'étanchéité sont plus étroitement liées à l'état du joint, au couple d'installation et à l'exposition à l'environnement au fil du temps.

Structure du connecteur hermétique expliquée

L'illustration ci-dessous présente la disposition structurelle générale d'un connecteur RF hermétiquement fermé typique, montrant la relation entre la coque extérieure, le joint en verre et la broche centrale.

Lecture de la disposition du connecteur hermétique

Dans cette configuration, la coque métallique forme la limite extérieure de l'ensemble scellé, tandis que le joint en verre fritté se trouve à l'intérieur de la coque, se liant directement au boîtier et à la broche de contact centrale. La bride de montage permet au connecteur d'être soudé ou brasé dans une paroi ou une cloison du boîtier, et l'extrémité d'accouplement fournit l'interface RF pour connecter un assemblage de câbles. Il s'agit du même arrangement de base utilisé dans un connecteur de traversée RF hermétique , où l'objectif est de faire passer un signal RF à travers un mur scellé sans briser la barrière étanche aux gaz.

Où des connecteurs hermétiquement scellés sont utilisés

Les connecteurs hermétiquement scellés apparaissent le plus souvent dans les systèmes où une atmosphère interne contrôlée, un vide ou une longue durée de vie sans surveillance sont requis. Le graphique à colonnes ci-dessous illustre un modèle d'utilisation général et non exact dans les secteurs courants.

Un Connecteur hermétique RF est fréquemment spécifié dans les systèmes aérospatiaux et satellitaires, où les composants doivent survivre aux vibrations du lancement, à l'exposition au vide et aux cycles thermiques extrêmes sans défaillance fonctionnelle. Les stations de base de communication et l'infrastructure RF s'appuient également sur des connecteurs hermétiques pour protéger les chemins RF sensibles de la pénétration de l'humidité dans les armoires extérieures, tandis que les équipements médicaux utilisent des principes d'étanchéité similaires pour protéger les composants électroniques sensibles à l'intérieur des boîtiers fermés. Les systèmes de défense et les équipements sous-marins ou pétroliers et gaziers complètent les domaines d'application courants, qui dépendent tous deux de l'intégrité des joints à long terme dans des environnements exigeants.

Considérations en matière de performance environnementale et de fiabilité

Les températures extrêmes sont l’un des facteurs de contrainte les plus couramment utilisés pour évaluer les performances d’étanchéité des connecteurs. Le graphique linéaire ci-dessous montre une tendance générale dans la façon dont les performances d'étanchéité ont tendance à évoluer sur une large plage de températures de fonctionnement.

Un connecteur hermétiquement scellé a tendance à maintenir des performances relativement stables sur une large plage de températures de fonctionnement, car le joint en verre fondu ne dépend pas de la récupération élastique comme l'est un joint en caoutchouc. Les connecteurs standard peuvent fonctionner correctement dans des plages de températures modérées, mais présentent souvent une baisse plus importante des performances d'étanchéité à mesure que les conditions évoluent vers des températures extrêmes.

Comparaison multifactorielle

Le graphique radar ci-dessous rassemble plusieurs facteurs de fiabilité à la fois, comparant la résistance à l'humidité, la compatibilité sous vide, la stabilité de la température, la résistance aux vibrations, la fiabilité à long terme et la cohérence du signal RF.

Pour la plupart de ces facteurs, les connecteurs hermétiquement scellés ont tendance à présenter un avantage, notamment en termes de résistance à l'humidité, de compatibilité avec le vide et de fiabilité à long terme. Les connecteurs standard peuvent toujours constituer un choix raisonnable pour les environnements moins exigeants où les performances d'étanchéité supplémentaires ne sont pas requises pour l'application.

Aperçu du processus de fabrication

Bien que les étapes exactes du processus varient selon le fabricant et la conception du connecteur, la plupart des joints hermétiques verre-métal suivent une séquence globalement similaire pendant la production.

La coque métallique, la broche centrale et le verre sont préparés et nettoyés selon les tolérances requises.
De la poudre de verre, une préforme en verre ou un anneau de verre est positionné autour de la broche à l'intérieur de la coque.
L'assemblage est chauffé dans un cycle de four contrôlé jusqu'à ce que le verre fusionne à la fois avec la tige et la coque.
L'assemblage est refroidi dans des conditions contrôlées pour réduire les contraintes dans l'interface verre-métal.
L'herméticité de l'insert scellé est testée, généralement à l'aide d'une méthode de détection de fuite à l'hélium, ainsi que de contrôles de performances électriques et RF.
L'insert hermétique fini est soudé, brasé ou autrement intégré dans le connecteur final ou le boîtier de traversée.

Cette approche générale s'applique que le produit final soit un simple connecteur scellé verre-métal pour une traversée de base ou un connecteur hermétique personnalisé plus complexe conçu pour une interface RF et une configuration de montage spécifiques.

Comment choisir un connecteur hermétique pour votre application

Les étapes suivantes décrivent une manière pratique d'aborder la sélection des connecteurs pour un système ou un boîtier spécifique.

Identifiez l'environnement d'exploitation, y compris la plage de température, les conditions de pression et si une exposition au vide est prévue.
Confirmez les exigences de performances RF ou électriques, y compris l'impédance, la plage de fréquences et le type de signal.
Vérifiez la configuration de montage nécessaire, telle qu'une traversée de cloison, un montage sur panneau ou un corps de connecteur en ligne.
Discutez du nombre de broches, de l'espacement des contacts et de la taille du boîtier avec le fabricant pour faire correspondre le connecteur à l'espace disponible.
Renseignez-vous sur les méthodes de test d'herméticité utilisées pendant la production, telles que la détection des fuites d'hélium, pour comprendre comment les performances d'étanchéité sont vérifiées.
Déterminez si une conception de connecteur hermétique personnalisée est nécessaire pour correspondre à un boîtier existant ou à une interface RF inhabituelle.

À propos de Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. est un fabricant de connecteurs hermétiques basée en Chine, spécialisée dans la production, la transformation et le commerce de composants de communication. L'entreprise possède plus de 30 ans d'expérience combinée dans les connecteurs coaxiaux RF, les adaptateurs et les assemblages de câbles, soutenue par son propre atelier d'usinage, son atelier de galvanoplastie et son atelier d'assemblage, ainsi qu'un groupe de fournisseurs établis.

Les principaux produits comprennent des connecteurs coaxiaux RF, des adaptateurs, des assemblages de câbles haute fréquence et des assemblages de câbles à faible intermodulation, ainsi que des capacités dédiées en tant que producteur d'isolants scellés frittés en verre RF pour les applications hermétiques et de traversée RF. La société propose également des services de conception de connecteurs hermétiques personnalisés pour aider les clients à répondre aux exigences spécifiques de montage, de configuration des broches et d'interface RF. Les produits de Ningbo Hanson Communication Technology Co., Ltd. sont utilisés dans l'aérospatiale, les stations de base de communication, les équipements médicaux et d'autres domaines de haute technologie, soutenus par une équipe d'ingénierie axée sur l'amélioration continue des processus.

Foire aux questions

Questions fréquemment posées par les ingénieurs et les acheteurs sur les connecteurs hermétiques.
Q1 : Qu'est-ce qu'un connecteur hermétiquement scellé Un connecteur hermétiquement scellé est un connecteur construit avec un joint en verre fondu ou en vitrocéramique autour de ses contacts, formant une barrière étanche aux gaz qui empêche l'humidité et le gaz de pénétrer dans un boîtier scellé.	Q2 : Comment fonctionne un connecteur hermétique La broche centrale passe à travers un isolant en verre qui est fusionné à la coque métallique lors de la fabrication, créant ainsi un joint solide et non poreux qui ne dépend pas de la compression pour rester étanche aux gaz.
Q3 : À quoi servent les connecteurs hermétiques Ils sont utilisés dans des applications qui nécessitent une atmosphère interne contrôlée ou une intégrité d'étanchéité à long terme, notamment les systèmes aérospatiaux, les satellites, les stations de base de communication et les équipements médicaux.	Q4 : Pourquoi utiliser des connecteurs scellés en verre Les connecteurs scellés en verre résistent plus efficacement à l'humidité et à la pénétration des gaz que les conceptions à base de joints et ont tendance à maintenir des performances stables sur de larges plages de températures.
Q5 : Qu'est-ce que la technologie d'étanchéité verre-métal Le scellement verre-métal est un processus de fabrication dans lequel le verre est fusionné sous chaleur directement sur une tige et une coque métalliques, formant ainsi un joint isolant permanent et étanche aux gaz.	Q6 : Qu’est-ce que le scellement hermétique RF Le scellement hermétique RF fait référence au scellement verre-métal appliqué spécifiquement aux connecteurs coaxiaux RF, où l'isolant scellé doit également maintenir une impédance contrôlée pour la performance du signal.
Q7 : Différence entre les connecteurs hermétiques et standards Un connecteur hermétique utilise un joint en verre fondu pour une étanchéité aux gaz, tandis qu'un connecteur standard utilise généralement un joint en élastomère plus adapté aux environnements à usage général.	Q8 : Comment sont fabriquées les traversées hermétiques Les traversées hermétiques sont réalisées en fusionnant du verre autour d'une broche centrale à l'intérieur d'une coque métallique sous chaleur contrôlée, puis en testant l'herméticité et les performances électriques de la pièce finie.
